描述
产品详情

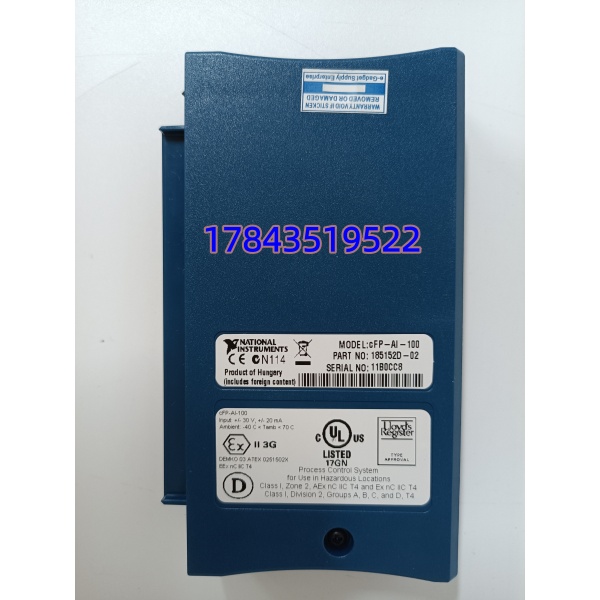

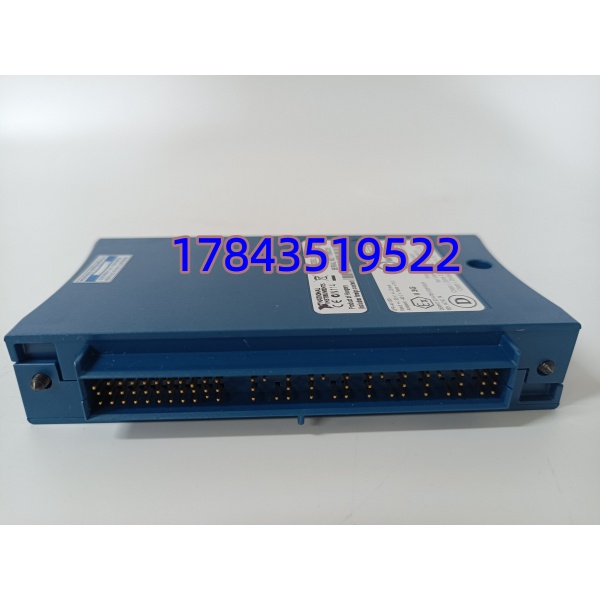

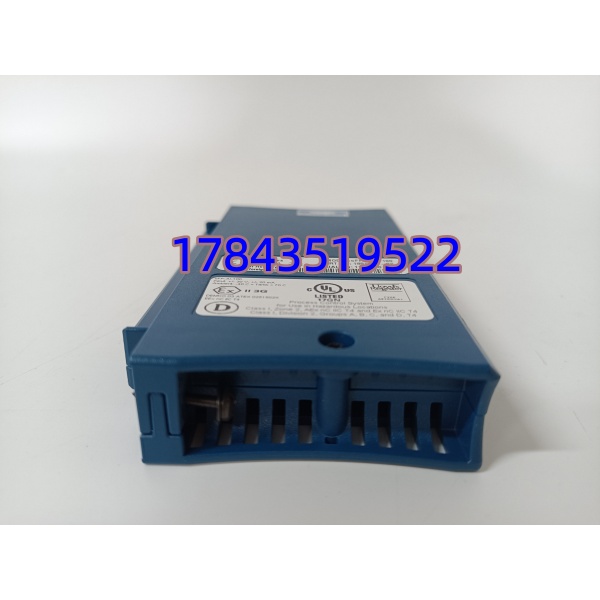

· 型号：CFP-AI-100
· 品牌：NI（National Instruments）
· 系列：Compact FieldPoint（cFP）
技术参数
| 参数 | 规格（NI 版 CFP-AI-100，以原厂手册为准） | 工程含义 |
|---|---|---|
| 模块身份 | 模拟量输入（AI），8 通道独立 | 不输出不控制，只负责”看”现场信号 |
| 通道配置 | 8 路单端（共地）/ 可接线成 4 路差分 | 差分模式抗共模更强，但通道数减半 |
| 输入类型 | 电压 0–1/0–5/0–15/0–30/±1/±5/±15/±30 V；电流 0–20/4–20/±20 mA（内建 100 Ω 分流） | 电压电流同通道软件切，不用换硬件 |
| 分辨率 | 12 bit（逐次逼近 ADC，部分文献标 16 bit 高精度档为混淆） | 12 bit 下 ±10 V 量程理论分辨约 5 mV |
| 精度 | ±0.05% F.S.（典型 25 °C），全温 ±0.1% F.S. | 普通工业监测够用，计量级不行 |
| 更新率 | 360 Hz（8 通道合计，单通道约 2.8 ms） | 慢过程（温度/压力/液位）绰绰有余 |
| 输入阻抗 | 电压模式 1.5 MΩ（典型），电流模式 100 Ω 内分流 | 电流信号不用外加分压电阻 |
| 过压保护 | ±30 V 连续（通道对地），250 Vrms CAT II 隔离 | 传感器误接 24 VDC 不烧，接 220 VAC 会废 |
| 隔离 | 通道-背板 250 Vrms CAT II，通道间共地（同模块内不隔离） | 多路信号必须统一 COM，否则会串 |
| 供电 | CFP 背板 24 VDC（8–32 VDC 机箱级），模块典型 1.2 W | 不拉外电，背板余量按总槽位抠 |
| 滤波 | 板载一阶模拟滤波 170 Hz + 软件可配数字滤波 | 50/60 Hz 工频抑制靠数字滤波补 |
| 诊断 | 电源/就绪双绿 LED + 超量程红 LED，板载线性化与断线诊断 | 不通先看红 LED 是否常亮 |
| 安装 | CFP-BP4 / CFP-BP8 背板槽位，DIN 导轨机箱 | IP20，柜内安装，支持热插拔（HotPnP） |
| 工作温度 | -40 °C ~ +70 °C（运行），-55~+85 °C 存储 | 户外变电所、井场不加加热膜可用 |
| 认证 | CE / UL / CSA / IEC 61010-1 / ATEX Zone 2（部分批次） | 进 EPC 验收资料够用 |
| 尺寸重量 | 约 109×109×91 mm（4.3×4.3×3.6 in），0.14 kg | 占 CFP 机箱一个 I/O 槽 |
产品介绍
LabVIEW 画面里 8 路罐区液位有 3 路读数跳成 32767——这种”满量程伪数”在 Compact FieldPoint 老柜里十次有六次是 CFP-AI-100 某通道过压锁死，不是变送器的问题。CFP-AI-100 在 NI 的 cFP 分布式 I/O 架构里干的活很单纯：把现场来的 8 路 4–20 mA 或 ±10 V 信号经多路开关、PGA、12 bit ADC 转成数字量，板载做线性化（把 4 mA 映射成 0%、20 mA 映射成 100%），再通过 FieldPoint 背板确定性协议甩给 CFP-2120/2220 控制器或直送 LabVIEW 共享变量。它不跑 PID、不驱动执行器，纯粹是系统的”眼睛”，但眼睛花了整条监测链就瞎。
相比同系 CFP-AI-102（高速 100 kS/s 版），CFP-AI-100 把更新率定在 360 Hz、精度锁 ±0.05% F.S.，正好是过程监测（罐区液位、锅炉汽包压力、环境温湿度）的甜点——再快没人看，再慢趋势会拖影。现场实测发现，某风电场箱变监测用 CFP-AI-100 采 8 路绕组温度（PT100 经温度变送器转 4–20 mA），-30 °C 严冬连续五年读数漂移 <0.3%，比同期上的某国产远程 I/O 稳一档，关键就在 250 Vrms 通道隔离把箱变电磁环境挡在外面。严格来说 的 12 bit 是硬件 ADC 位宽，NI 资料里偶尔出现的”16 bit”指的是配合软件过采样后的有效分辨率（ENOB），不是原生量化位宽，采购别被渠道页”16 bit 高精度”带偏。新项目 NI 主推 CompactDAQ 和 FieldDAQ，Compact FieldPoint 已 Last-time-buy， 现在只适合存量 cFP 柜同构备件。
