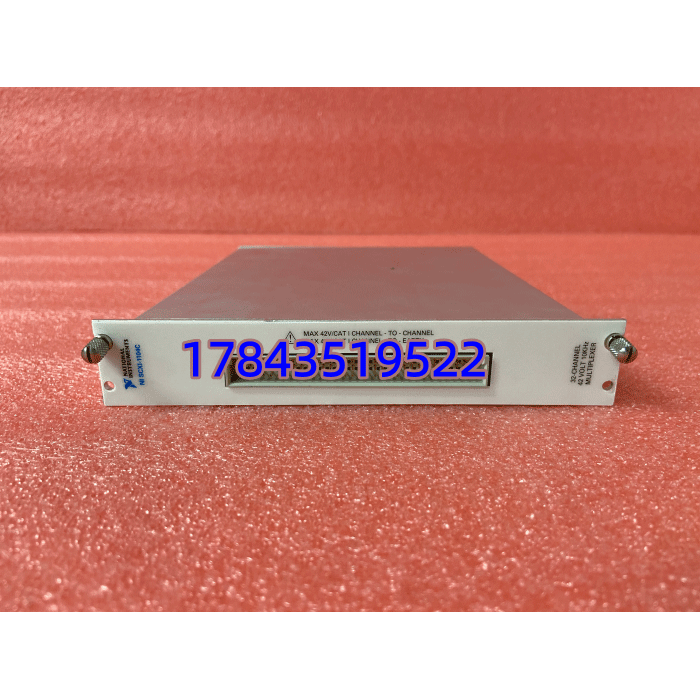

· 型号：SCXI-1104C
· 品牌：National Instruments（NI / Emerson）
· 系列：SCXI Series — SCXI-1104/C High-Voltage Analog Input Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | National Instruments SCXI-1104C 32-Channel Differential Analog Input Module with 10 kHz Filter |
| 制造商 | National Instruments（现 NI brand under Emerson Automation） |
| 物料/Part No. | 776572-04C（亦见 183087H-05 等内部 Rev），通用标识 SCXI-1104C |
| 适用机箱 | SCXI-1000、SCXI-1001、SCXI-1100 系列（需配 SCXI 控制器如 SCXI-1200/1600 或 DAQ 卡带 SCXI 接口） |
| 输入通道 | 32 路差分（Differential）或配置为 32 路单端（Single-Ended，共用 CGND） |
| 输入电压范围 | ±60 V DC 或 ±42 V ACpeak（30 V ACrms 额定工作），输入损坏电平 ±60VDC / ±42VACpeak |
| 共模输入范围 | CH⟨0..31⟩ 相对 CGND ±60 V DC |
| 输入阻抗 | 1 MΩ（上电），掉电 ≈900 kΩ；输入偏置电流 ±0.5 nA |
| 增益/衰减 | 板载 ÷10 衰减器（前置），配合后端 DAQ 卡可编程增益 PGA 实现多量程 |
| 低通滤波器 | 3 阶 Butterworth，-3dB 截止 10 kHz（SCXI-1104 为 2Hz，C 版为 10kHz 高速版） |
| CMRR | ≥70 dB @50/60Hz（DC 亦 ≥70dB） |
| 非线性 | 0.01% FSR（校准后），增益误差 ±0.02% reading（校准后） |
| 输出至 DAQ | 多路复用单通道 ±10V 输出，经 50pin 排缆送后端 DAQ 模块/卡 |

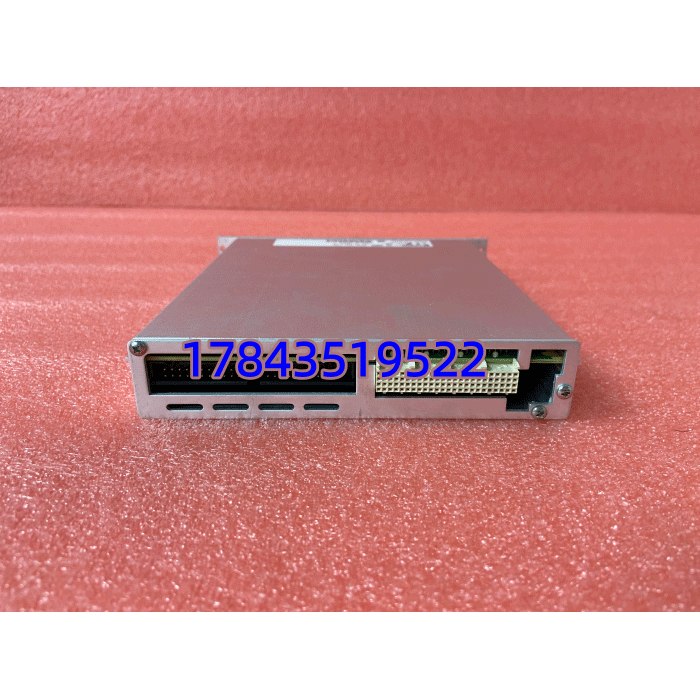

| 连接器 | 前：96-pin Male DIN 41612 Type C（接 TB-270x 等端子块）；后：50-pin Male Ribbon（机箱背板/扩展） |
| 供电（取自机箱） | +5VDC ≤15mA，±15VDC ≤150mA（典型总功耗 <2.5W） |
| 工作温度 | 0℃ ～ +50℃（机箱内），存储 -55℃ ～ +150℃；湿度 5–90% RH 无凝露 |
| 软件兼容 | NI-DAQmx / Traditional NI-DAQ（Legacy），配合 LabVIEW/LabWindows/CVI 等 |
| 生命周期 | SCXI 平台 NI 已宣布 EOL（End of Life），SCXI-1104C 原厂停产，新货无，渠道多为 NOS/经测拆机 |
产品介绍
（F 历史生命周期验证切入）在某个航空附件试验台项目里，SCXI-1104C 随 SCXI-1001 机箱跑了十二年——本身无机械运动件几乎不坏，但第三次五年校准时发现两块模块中一块通道 28–31 增益漂移超 0.5%（板上老式混合运放温漂累积），重新校准后勉强再用两年最终还是淘汰换新 NOS。这卡故障模式通常是输入级过压打坏衰减电阻或长期老化致增益/偏置超差，而非突然死机。真正风险不在 MTBF 而在无替代——NI 主推 PXI/cDAQ 替代 SCXI，物理插槽、软件驱动、端子块（TB-2705/TB-2706 等）全不兼容，老 ATE 系统想继续跑只能囤 NOS。（补充：严格来说 SCXI-1104C 与 SCXI-1104 外观相同但 C 版带宽 10kHz vs 2Hz——若你们测试对象含动态信号务必买 C 版，买成非 C 版高速捕捉会滚降。）
按 ABC 分类 SCXI 模块原属 C 类慢动件，但因平台 EOL 且无 pin-to-pin 替代升为 A 类关键断供风险件——建议按 SCXI 机箱内在用槽位数 N，备 N+1 跨槽互备最低 1 件冷备（含配套端子块如 TB-2705 同步评估）。新项目直接选 cDAQ/PXI 平台，老 ATE 延寿只买 NOS 并做入柜功能验证。
应用场景与库存策略
老式 ATE（自动测试设备）、实验室多通道电压/热电偶采集台靠 把 32 路传感器信号复用进单 DAQ 通道——它挂了整面架采集静默或数据失真，试验台停摆影响产品出厂检定。而原厂交期=无货，紧急调不到是新项目典型痛点。
- 航空航天/军工 ATE（SCXI-1001 机箱多槽采集应变/电压/热电偶）—每占用槽位 1 块 → 非它不可因 SCXI 背板协议与端子块（TB-2705/TB-2706/TB-2710）专有定义，PXI 模块物理不兼容 → 。
- 工业研发实验室多通道过程信号巡检台（±60V 电机端电压/热电偶混采）—老装置沿用 SCXI → 若全室仅 1 台 SCXI 机箱含 2 槽 1104C 建议备 1 件。
- 老线延寿不停机改造—原系统 SCXI → 只买 （C 后缀，10kHz 版），初版 SCXI-1104（2Hz）在非静态测温应用可能带宽不足——核对原物标签有无 “C” 后缀避免降级。
- 防呆： 须配对应端子块（Typical TB-2705 for screw terminal 或 TB-2706 for BNC 等）及 SCXI 控制卡（SCXI-1600 USB 接口模块或 PCI-MIO-16E 等带 SCXI 接口）——采购时确认柜内已有对应 TB-xxxx 端子块，模块本身无现场接线端子。
真实案例：华东某航空附件试验室 SCXI-1001 满配 5 槽其中 3 槽插 （其余为 SCXI-1125 等），运行第十一年秋检标定发现 Slot 2 模块 Ch 16–31 线性超差。无备件原厂答复停产，最后从同城高校退役 SCXI 机拆了块测过 NOS 顶替（幸同版 C 后缀）。等一个月找到渠道补了两块 NOS 密存。事后按建议：a) 全室 SCXI 机箱按在用 1104C 槽位 3 块备 2 块 NOS（一台作轮换冷备一台应急） b) 建立 SCXI 老件 Last-time-buy 预警——再晚半年连测过 NOS 也询价困难。千把美金模块挡的是整台 ATE 停摆影响交付节点。
