描述
产品详情
· 型号：SCXI-1001
· 品牌：National Instruments（NI）
· 系列：SCXI 信号调理系统机箱（SCXI-1000 系升级款）
规格参数

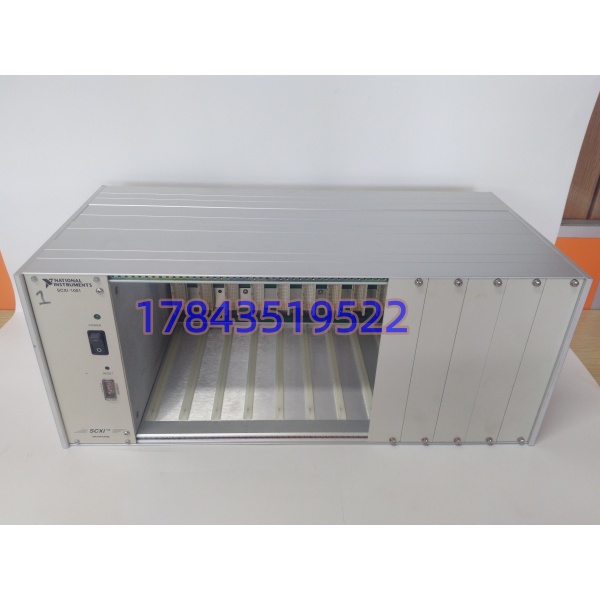

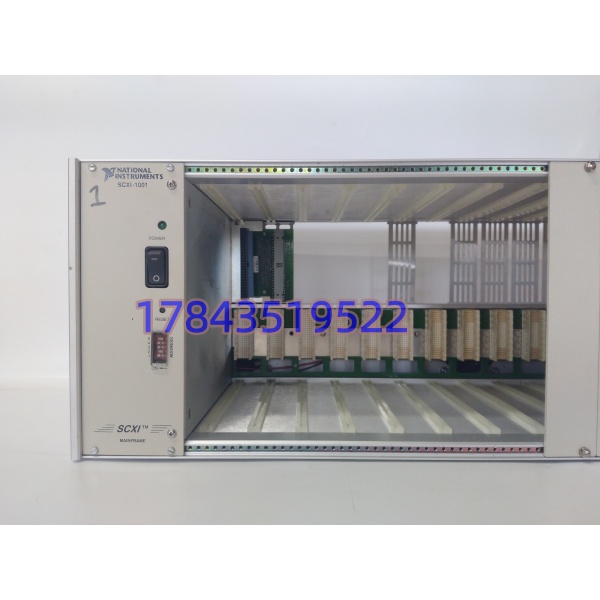

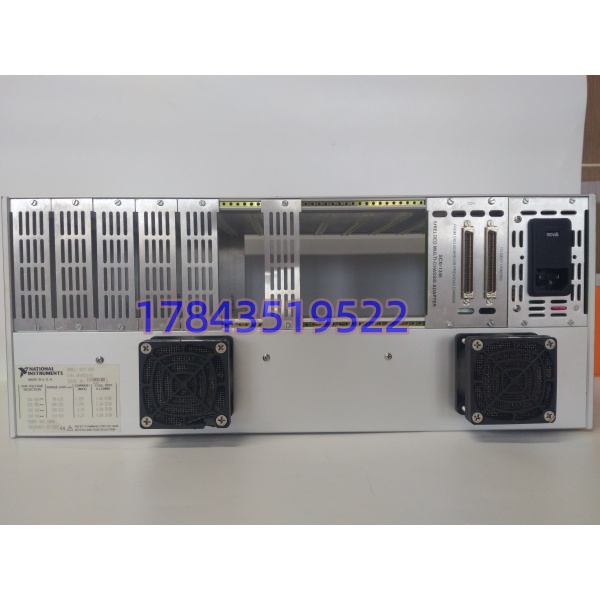

| 参数项 | 规格值 |
|---|---|
| 型号 / 部件号 | SCXI-1001 / 776571-01(美120V) 02(瑞220V) 03(澳240V) 04(欧240V) 05(北美240V) 06(英240V) 07(日100V) 09(韩220V) 10(中220V) |
| 产品定位 | 12 槽 AC 供电 SCXI 调理机箱 |
| 槽位 | 12 个标准单宽 SCXI 槽，slot 0 专用于 SCXI-1600 等主控/接口模件 |
| 交流输入 | 100/120/220/240 VAC，47-63 Hz，内部电压选择拨钮（IEC 进线模块内） |
| 背板模拟电源 | +V：-18.5~-25V @ 2.04A；-V：+18.5~+25V @ 2.04A（渠道页常写 ±15V 是降额口语） |
| 背板数字电源 | +5V @ 600mA，纹波 ≤50mVpp |
| 背板保护 | 模拟轨 4A 快熔×2（125V），进线主熔 T3.0A/250V(100-120V档)或 T1.6A/250V(220-240V档) |
| 内部总线 | 3 条差分屏蔽模拟总线（guard 浮地走线）、2 条开集触发 TRIG0/TRIG1（1.2kΩ 上拉）、SCXI 数字控制总线、槽址扫描线 |
| 扩展能力 | 单台 DAQ 设备（如 PCI-MIO-16E-1、PCI-6220）菊花链最多 8 台 SCXI-1001，理论 3072 通道 |
| 物理 | 19″ 机架 3U 级，约 432×178×356 mm，6.4 kg，双风扇+可洗滤网 |
| 环境 | 工作 0~50℃（NI 手册原值，部分商家标 0~55℃属机箱周边降额），存储 -20~70℃，10-90%RH 非凝露 |
| 软件依赖 | NI-DAQmx（最高 19.0 支 Win10）/ Traditional NI-DAQ，LabVIEW/CVI/Python DAQmx |
| 生命周期 | NI 官网标 Obsolete，最后可订日 2018-09-29，原厂不再售不再保 |
产品介绍
场景痛点切入：在某个汽车 NVH 台架项目里碰过这么一幕——SCXI-1001 风扇轴承响了一周没人管，某天凌晨风扇停转，背板 +5V 数字电随温度漂到 4.71V，SCXI-1125 的槽址握手偶发失败，LabVIEW 里 120 路应变通道每隔半小时丢 3 路，工程师以为是程序 bug 改了两天。拆开才发现不是模块坏，是机箱散热死掉拖垮背板电源。这才明白 这种“看起来就是个铁盒子”的机箱，本质是带低噪声线性电源的定时/触发中枢，它衰在风扇和电解电容，不衰在插槽。
作为 SCXI-1000 的 12 槽继任者，它把模拟轨电流从 1000 系的 1.5A 提到 4A 背板快熔、触发线上拉改成 1.2kΩ 抗长线干扰，单槽限 7-9W 让 SCXI-1102 八通道热电偶、SCXI-1140 隔离放大可以混插不抢电。采购算 TCO 别只盯二手价（国内 1500-4000 人民币跳动），得算“台架重搭工时”：一台 256 通道材料试验系统若因机箱背板模拟总线绝缘下降引入 200μV 噪声，标定曲线整批作废，重做疲劳试验的电能和时间够买二十台。生命周期上 NI 已 EOL，老 SCXI 机群续命靠 Last-time-buy 同部件号（含对应市电版本 776571-xx）+ 备用风扇/保险丝盒，而不是指望升 CompactDAQ——升平台等于重画调理架构、重写 DAQmx 任务，停机窗口比留两台冷备贵十倍。
应用场景与库存策略
SCXI 机箱最阴的故障是“噪声型退化”：不报警、LED 绿、DAQ 枚举正常，但高增益应变通道底噪从 10μV 爬到 80μV，材料试验的 Epsilon 曲线开始抖。等标定员发现，这批试样数据已经归档。
- 汽车 NVH/发动机台架（ + 1102 + 1125）：非它不可（老台架背板开孔和 SCXI 总线绑定），建议每 2 台台架备 1 台裸机箱冷备 + 同部件号风扇 2 只 + 4A 快熔 5 只，别等风扇啸叫再下单。
- 高校力学实验室 256 通道应变系统：插拔频繁、学生误操作多，建议由中心实验室统管 1 台周转备机，不自压在课题组抽屉。
- 风电叶片在线监测（ 菊花链 4 台）：涉长期无人值守，建议备件入库前做 48 小时烤机+背板 ±25V 纹波测试，现场换完必须重校零点。
、钢厂轧机振动监测：粉尘+电磁干扰双高，到货先查进线 EMI 滤波器和背板 guard 屏蔽层接地电阻，再入柜。
- 海外 EPC 试验室备件：交期按周询价且空运体积大（6.4kg+包装），建议国内中心库备 1、项目国当地备 1，走 A 类 ABC 管控（台架停机损失远大于机箱价）。
真实案例：2021 年华东某汽车齿轮厂 NVH 台架，（776571-04 欧版）运行第 9 年，夏季车间温度高，双风扇中一只轴承卡死，背板温度升到 58℃，+5V 数字电纹波从 30mV 飙到 90mVpp，SCXI-1600 接口模件偶发掉线。标定工程师重装 LabVIEW 驱动无果，最后用热成像枪扫机箱后背发现右侧风扇不转，换风扇后连续 72h 零丢帧。反思： 备件卡不能只记“机箱 1 台”，必须把“风扇型号+快熔规格（220V 档 T1.6A/250V）+背板纹波上次测量值”绑在一起；否则备机上线跑三天又重复故障，救火成本远高于顺手备两只风扇。
