描述
产品详情

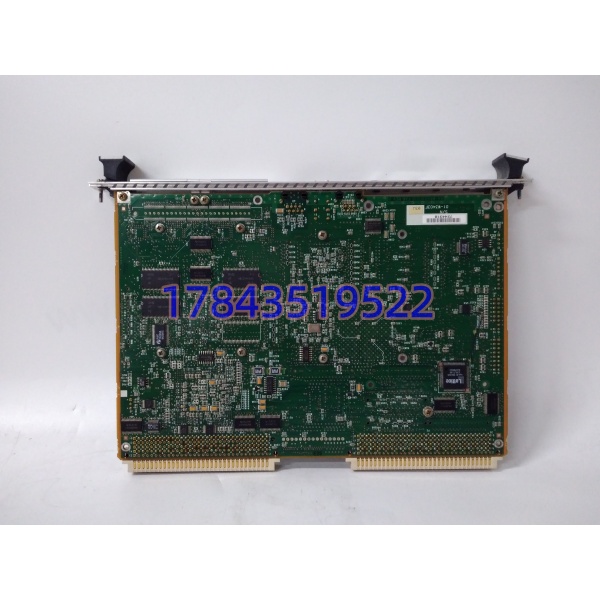

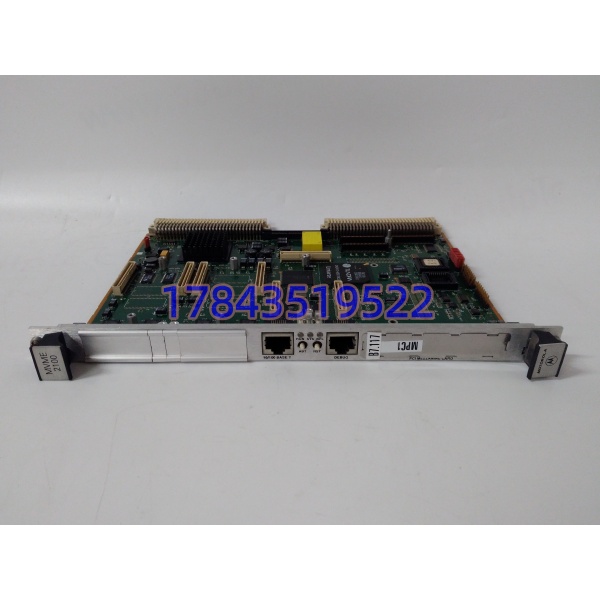

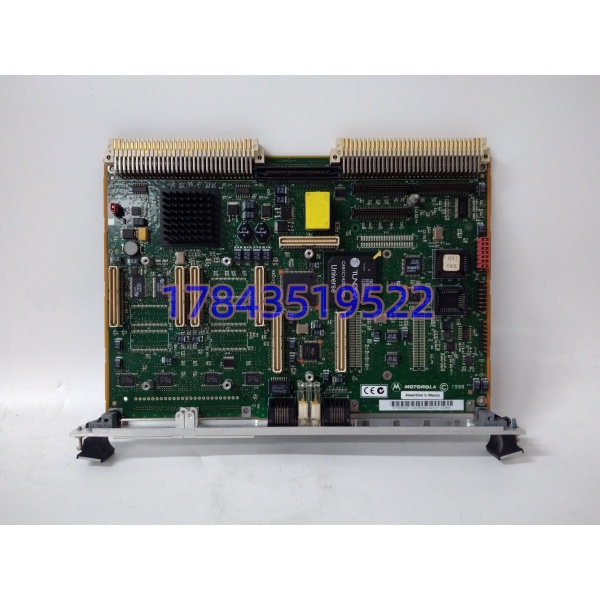

· 型号：MVME2100
· 品牌：Motorola（现 Emerson 体系）
· 系列：MVME 6U VME SBC
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | 6U VME64x 单板计算机（System Controller / Slot 1 主控） |
| 处理器 | PowerPC MPC8240（603e 核 + 107MHz PCI 桥），200MHz 级 |
| 内存 | 32MB SDRAM（板载，非 ECC；部分 Rev 可扩至 64MB/128MB） |
| 非易失存储 | 4MB Flash（固件+BSP）；128KB NVRAM（带电池后备，存配置/RTC） |
| 总线接口 | VME64x（6U），支持 A16/A24/A32 定址、D08/D16/D32 数据、系统控制器功能 |
| 以太网 | 1×10/100Base-T RJ45，DEC 21143 或 Intel 82559 级控制器 |
| 串口 | 2×RS232（DB9 或 RJ45 风格，Console + Aux），115.2kbps |
| 扩展槽 | 3×PC-MIP（PCI Mezzanine Card），可插串口/以太网/光纤/AI 子卡 |
| 实时时钟 | 板载 RTC，CR2032 或超级电容后备（依 Rev） |
| 电源需求 | +5V @约 3A，+12V @约 0.5A（6U VME 背板 P1/P2 连接器供电） |
| 功耗 | 典型 15–20W 级 |
| 物理尺寸 | 6U（160mm×233mm），标准 VME 板厚 1.6mm |
| 散热 | 传导散热为主，高负载需机箱风道；部分 Rev 带散热鳍片 |
| 指示 LED | RUN（绿）、FAIL（红）、ETH（黄）、STAT（黄，依 Rev） |
| 固件 | PPCBug / MOTLoad Boot ROM，支持网络引导（TFTP） |
| 支持 OS | VxWorks（最常见）、LynxOS、Integrity、QNX、Linux（社区移植） |
| 热插拔 | VME 总线不支持带电插拔，必须关机操作，裸拔会炸背板电源轨 |
| 工作温度 | -40~+85℃（工业级，依 Rev 后缀；商业级 0~70℃） |
| 湿度 | 5–95% RH 非凝露 |
| 振动/冲击 | 5g@10–500Hz，30g 半正弦 11ms（舰载/车载级） |
| 停产状态 | 原厂 2000 年代中后期停产，现由 Artesyn/Emerson 提供维修/迁移服务；市场全为库存/拆机/翻新 |
| 关联板卡 | MVME162（68K 老款）、MVME2431/2604（PowerPC 后续）、VMIC/VME I/O 卡 |
| 易混淆 | 代理商页把 MVME2100 写成”32 位 133MHz x86″”带 HART 通信””Profinet 主站”均属套牌；2100 原生 PowerPC + VME，无 x86、无工业以太网原生支持 |
产品介绍
MVME2100 是 Motorola MVME 家族里那块”站在 VME 机箱最左边、整个机箱都听它指挥”的单板计算机。它插在 Slot 1（系统控制器槽），下面挂着一堆 I/O 卡、通信卡、数据采集卡，自己跑 VxWorks 实时操作系统，算 PID、扫总线、做仲裁、管中断。MPC8240 这颗 PowerPC 今天看不算快，但在 2000 年代初的工业实时环境里，200MHz + VME64x 的确定性是 x86 桌面 CPU 比不了的。
和 MVME162（68K 老款）比，2100 是 PowerPC 代次，性能和总线带宽都上一个台阶；和 MVME2431/2604 比，2100 定位入门级 SBC，Flash 和内存更小，但功耗也更低。坦白讲，这板子现在出现在采购单上，基本是钢铁轧机、电网继电保护、舰船作战系统、老核电辅助系统这些”VME 还在跑、不敢动”的地方补备件。新项目早就是 cPCI、VPX、甚至 x86 工控机的天下了，2100 的活儿是帮老系统再撑十年。
应用场景与行业案例
我在现场遇到过最折腾的启动故障：某钢厂 2050mm 热连轧机，VME 机箱里 MVME2100 上电后 RUN 灯不亮，FAIL 灯常红。查了一周，最后发现是板载 NVRAM 里的环境变量（boot device、file name、inet addr）被多年前一次异常掉电破坏了，PPCBug 固件启动到”Loading VxWorks”就卡死。解决办法是用串口终端进 MOTLoad，敲 envShow 看变量，envSet 重新设 boot device: mot-fec、file name: vxWorks.st 等，再 boot。这种故障自诊断只报 FAIL，不告诉你 NVRAM 里哪个字符串错了，得靠串口终端和文档。
典型场景：
- 钢铁热连轧：MVME2100 作主控制器，下挂 VMIC 数字 I/O 卡采液压阀、传动速度，VxWorks 扫描周期 <2ms，轧机咬钢不抖动。
- 电网继电保护：变电站 SCADA 机箱 Slot 1 插 2100，跑保护算法，VME 总线确定性确保故障切除时间 <40ms。
- 舰船作战系统：宽温 -40~85℃ 版 2100 在甲板下机柜抗盐雾抗振动，十年不大修。
- 核电辅助系统：老电站 VME 机箱控制余热排出泵，2100 的 MTBF >10 万小时，比频繁更换的 I/O 卡可靠得多。
- 造纸机传动：多台 2100 分区域控制烘缸组、压光机，VME 总线跨机箱级联，拓扑清晰。
真实案例：华东某 1450mm 冷连轧机，VME 机箱运行第 16 年，MVME2100 的 RUN 灯开始不规律闪烁，轧机偶尔在咬钢瞬间报”Controller Fault”但 2 秒后自愈。仪控班先查电源（+5V 纹波正常）、再查背板（无氧化），最后用示波器抓 VME 总线 ACK 信号，发现是在高负载时 DTACK 响应偶尔超 100ns（VME64x 规范要求 <50ns），导致总线仲裁超时重试。拆下板子送检，发现是 MPC8240 的 BGA 封装下若干焊球因长期热循环产生微裂纹，高温满负荷时接触电阻增大，信号完整性下降。机柜备件架有块同 Rev 未拆封的 （原厂防静电袋+干燥剂，生产日期 2004 年），停机 VME 机箱总电源拔旧插新，串口终端进 MOTLoad 重设启动参数，从 TFTP 服务器加载 VxWorks 镜像，20 分钟恢复。班长说：”VME 这代板子，CPU 不坏、内存不坏、Flash 不坏，坏的是 BGA 焊球和电解电容。备件单里 2100 和 162 必须按机箱数量 N+1 备，单备一块不够——VME 机箱一停，整条轧线跟着停。
