描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | MVME147S，子版本：‑1 / SA‑1 / SB‑2 / SC‑2 |
| 处理器 | MC68030，主频 25MHz/32MHz，搭配 MC68882 浮点协处理器 |
| 板载内存 | 4‑32MB 带奇偶校验 DRAM（MVME147SRF 版本无奇偶校验，无以太网） |
| 存储资源 | 4 组 ROM/PROM 插座；2KB 电池备份 NVRAM；MK48T18 实时时钟 RTC |
| 总线标准 | VMEbus IEEE‑1014，支持 A16/A24/A32 地址，D08‑D32 数据，具备总线仲裁功能 |
| 板载接口 | 4×RS‑232C 串口、SCSI DMA 接口、AUI 以太网口、并行打印口、前面板复位键、状态 LED 指示灯 |
| 供电需求 | VME 背板取电，+5V 最大 5A，+12V 0.5A，‑12V 0.2A，最大功耗 18W |
| 工作温度 | 0 ℃ ~ +55 ℃（强制风冷） |
| 外形规格 | 6U 双高 VME 板卡，P1+P2 完整背板连接器 |
| 支持系统 | VxWorks、VMEExec，68K 架构嵌入式实时操作系统 |
| 产品状态 | 原厂停产，拆机存量备件，无原厂全新供货 |
产品深度介绍

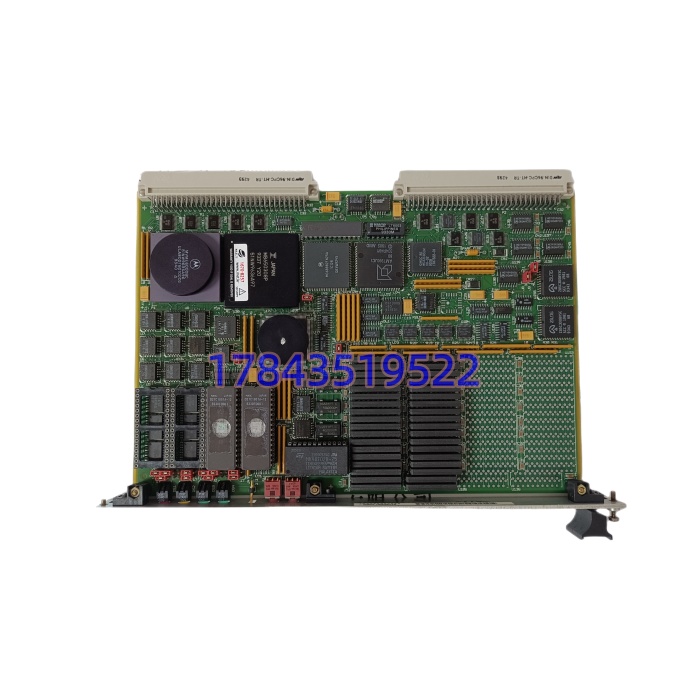

MOTOROLA MVME147S 是 68K 架构的 6U 双高 VME 总线单板计算机，广泛作为老旧 VME 机架的主控 CPU 板。板卡搭载 MC68030 处理器外加 MC68882 浮点协处理器，板载 DRAM 内存、NVRAM 实时时钟，集成串口、SCSI、以太网等外设接口，既可以作为 VME 系统总线主控制器，也可作为从节点参与总线交互。
该系列拥有多个子版本，后缀区分内存大小与主频；MVME147SRF 为特殊变体，不带奇偶校验内存、无以太网接口，不能直接与 MVME147S 互换。整套硬件生命周期早已结束，大量电厂、石化、轨道交通老 VME 设备还在服役，备件全部依靠拆机存量；更换时必须核对子版本后缀，同时复刻 VME 总线仲裁、中断相关跳线配置，否则系统无法启动。
应用场景与行业案例
几年前，某煤化工工厂一套老 VME 架构压缩机组控制系统出现主控板死机。MVME147S 随机复位，机组进入保护性降负荷。整套设备已经十几年，厂商不再提供硬件支持。如果整套系统升级改造，需要停机二十多天，装置损失很大，只能优先寻找兼容存量备件。
这块板卡面对的工程痛点很直接：大量老 VME 工控设备仍在连续运行；MVME147S 不同子版本内存、外设配置不一样，拿错子版本上机直接启动失败；板卡配套电池老化丢失 RTC 与 NVRAM 数据，会造成组态丢失；原厂不再生产，只能选用拆机备件。
典型应用场景：
- 石油化工‑工艺压缩机组 VME 控制系统 作为 VME 机架主控板，负责压缩机转速调节、防喘振保护逻辑运算，运行 VxWorks 实时系统，保障机组连续运行。
- 火电行业‑老型燃机 / 汽机辅机 VME 控制柜 很多早期进口透平设备使用 MVME 系列 VME 单板计算机，承担 IO 采集、联锁保护，硬件超期服役，电容、备份电池属于高频故障点。
- 轨道交通‑老一代信号与车载测试设备 用于早期轨道测试机柜，对实时运算、总线稳定性要求高，设备整体没有改造计划，依赖备件替换维持运行。
- 科研试验‑工业测试 VME 机架 各类实验室老 VME 测试平台，整套软件基于 68K 架构开发，无法迁移到新型 CPU，只能采购同型号备件维持设备可用。
案例：煤化工压缩机组紧急备件更换 去年春季，西北某煤化工工厂合成气压缩机组 VME 控制系统，‑SB‑2 主控板出现随机死机复位，告警灯间歇点亮。运维排查确认板卡硬件异常。
整套机组不能长时间停机，系统软件专门针对 ‑SB‑2 版本编译，不能直接换其他子版本。原厂早已停产物料。采购联系我们，确认子版本 SB‑2，完成 VME 仿真机架上电测试。备件到货后，利用装置短暂检修窗口停机更换。
拆机时完整拍照全部 VME 仲裁、中断、内存跳线；新板一比一复刻跳线位置；同时更换板上 RTC 备份电池，防止断电丢失 NVRAM 组态。上电之后 VME 总线握手正常，加载原有应用程序，压缩机组顺利恢复满负荷运行。
