描述
产品详情

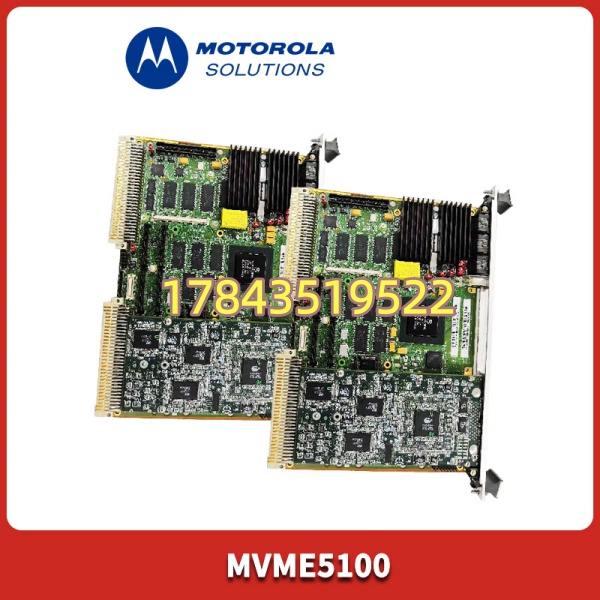

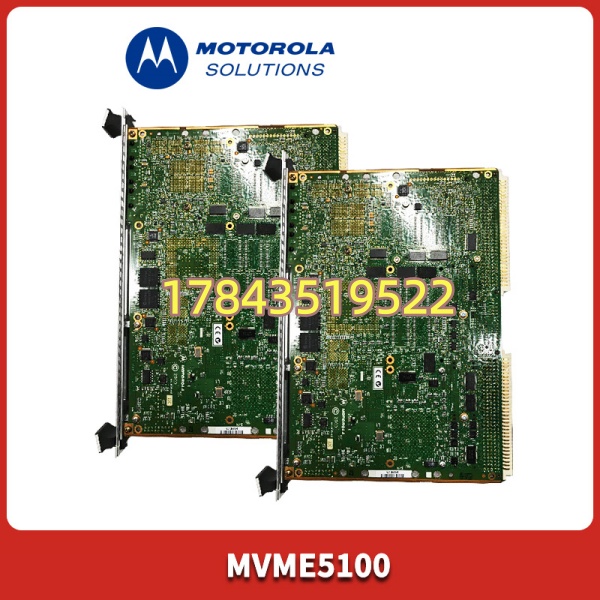

· 型号：MVME5100-0163（示例，您现场若为 -0141 或 -0161 请按实物标签核对；严格来说不同后缀 RAM 容量、Eth PHY、PMC 时钟有异，CF 镜像需匹配，请以原柜拆下板卡完整型号为准）
· 品牌：Motorola Embedded / Artesyn / Abaco Systems（原 MVME 产品线已 EOL，现归属 Abaco）
· 系列：MVME5100 — PowerPC G4 VME Single Board Computer for Industrial / Turbine Control (GE Mark VI early builds, ABB Procontrol P, legacy VME test stands)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MVME5100（变体如 -0141 / -0161 / -0163 等） |
| 制造商 | Motorola Computer Group → Artesyn Embedded → Abaco Systems |
| 产品形态 | 6U VME Single Board Computer (SBC), 1-slot |
| 处理器 | Freescale (Motorola) MPC7410 PowerPC “G4” @ 400 MHz（部分 -016x 为 450MHz），含 AltiVec 单元 |
| L2 Cache | 1 MB 背侧 L2 Cache（MPC7410 内置） |
| 系统内存 | 板上焊接 + 1×144-pin SODIMM，典型 128MB/256MB/512MB SDRAM，可选 ECC（-016x 系列常配 256MB+） |
| 非易失存储 | 板上 Boot Flash (4~16MB) + 板载/bootable CompactFlash Type II 插槽（通常 ≤2GB 认盘） |
| VME 总线 | VME64 / VME64x (A16/A24/A32/D08/D16/D32/D64)，可设 System Controller 或 Slave |
| PMC 扩展 | 1×PMC (IEEE 1386.1) PCI-X 64-bit / 66MHz 站点，支持网络/串口/图形夹层卡 |
| 以太网 | 2×10/100BASE-TX RJ45（DEC 21143 或 Intel 82559 依 Rev），其一常作 VME 控制网 |
| 串口 | 4×EIA-232(DTE)，1 路前置 DB-9 控制台(9600-8-N-1)，其余经 P2 或后置 |
| USB | 无原生（早期 6U 板无 USB；调试靠串口或 Ethernet） |
| 看门狗 & RTC | 硬件 WDT + 电池备份 RTC（板上纽扣电池 CR2032/1220） |
| 图形 | 可选 via PMC；板上无 VGA（早期版少数带简易 SVGA 经 P2） |
| 辅助电源 | VME 背板 +5V (典型 3.5~5A)、+12V/-12V (串口辅助)；典型功耗 18~28W |
| 环境 | 商业 0~+60℃；CC(Conduction Cooled)版 -40~+85℃；5~95% RH 非凝露；符合 IEC 61010 |
| 机械 | 6U VME Eurocard 233.35 × 160 × ~20 mm (IEEE 1101.1/10) |
| 支持 OS | VxWorks(BSP 提供)、Linux(PPC)、LynxOS、pSOSystem+、MontaVista；早期也跑 MOTload / PPCBug 固件 |
产品介绍
在一个老 Mark VI 改造项目里碰过——原柜用的是 Motorola MVME5100-0163 而不是后来常见的 GE VMIVME-7807，某天板卡上电反复跑 PPCBug 自检不过，CF 卡能识别但内核 panic。换了一块同后缀翻新版灌镜像才活过来。这东西本质是 PowerPC G4 时代的 VME 主控，比 x86 版发热低、抗震好，早年 GE/ABB/Westinghouse 都拿它做燃机或大型过程控制柜的大脑。
从备件管理说，Motorola MVME 系列早在 2008~2012 年前后宣布 EOL（Artesyn/Abaco 给过长尾 Last Time Buy 窗口，现已关闭），全新原包基本绝迹。流通渠道只剩 NOS（原厂余货带完整标签）和第三方翻新版（更换电解、BGA 重植、全 POST 测试）。因它是潜在单点故障——挂了整柜 VME 失去主控——建议按 ABC 分类法归入 A 类关键 MRO 冷备件，每台控制柜区域至少留 1 块未拆封冷备，且冷备件每年做一次加电 + CF 镜像校验。不同后缀（-0141/-0163 等）内存和 PMC 时钟有细微差别，换板时优先匹配原后缀，实在不行同代不同内存可试但需重验证启动。
应用场景与库存策略**
VME 主控 SBC 失效往往表现成”机架所有 I/O 卡通信丢失”或”控制器不 BOOT 停在 PPCBug > 提示”，现场无法修复只能更换。原厂交期＝无货，等件=停机。
- 早期 GE Mark VI / Westinghouse WDPF-II 升级柜 — 充当 VME 系统控制器运行控制引擎或 DPU 仿真 — 非它不可因 CF 启动镜像、PPCBug 固件版本及 VME 仲裁绑定原硬件 — 建议：单区域多柜共享 1 块周转 + 各主力柜冷备 1 块(N+1)，密封防静电袋保存，每 12~18 月加电自检。
- ABB Procontrol P / 大型试验台 VME64 架构 — 数据采集与实时控制主机 — 非它不可因老应用编译链依赖 PPC G4 ABI 与 MOTload Boot ROM — 建议：若余寿 >5 年且无升级计划，趁二手市场尚有 NOS 按装机量×1.2 囤货，特别注意 -016x 宽温/大内存版更稀缺优先锁定。
- 军工/航天老型号地面支持设备(VME 架) — 传导冷却版(CC suffix) — 建议：CC 版与风冷版不互换（机箱需导热衬垫），原标签后缀必须一致，建议签 VMI 锁定特定批次 NOS。
华北某 135MW CFB 机组，DCS 底层 VME 柜用 MVME5100-0161 做主站。雷雨夜柜内风扇滤网堵死导致积热，板卡 MPC7410 虚焊脱焊随机死机，最初误判为通信干扰查了两天。最终从另一停用试验台拆来一块同后缀翻新版顶上——但那台试验台因此趴窝待件一周。事后该厂把 MVME5100-0163（现场实际是-0161，采购按高配备）列入 A 类 MRO，冷备 1 块并规定每年大修前做 VME 机架加电连通性验证。教训就一句：老 PowerPC SBC 的 BGA 焊点是时间炸弹，别指望它能无限撑下去，提前备才是 ROI 最高的止损。
常见问题解答 (FAQ)
Q1：全新原包还有吗？市面流通是什么？怎么避坑？
全线 EOL 多年，全新原包极罕见（偶有 NOS 余货未拆）。主流是第三方翻新版（更换鼓包电解、BGA 重焊、POST+内存压力测试）。采购必须索要前后板高清照（特别注意 CompactFlash 插槽弹片无断针、纽扣电池座未氧化）、序列号、PPCBug 自检截图显示识别 CPU/RAM/PMC。价格低于行情 40% 且无测试报告的基本是拆机未测，慎入。
Q2：-0141 / -0161 / -0163 后缀差异大吗？能混用替换？
主要差在：标配 SDRAM(128MB/256MB)、是否含第二 Ethernet PHY、PMC 时钟容限、以及部分 I/O 引到前面板。电气兼容同属 家族可互换上电，但若你原 CF 镜像含针对特定内存大小的 boot 参数或应用硬编码，换小内存版可能 kernel panic。最安全是按原完整后缀采购；迫不得已换不同后缀要先进 MOTload 重设环境变量并确认应用启动正常。
Q3：CompactFlash 卡容量和镜像有何讲究？
MOTload / PPCBug 典型认 ≤2GB CF（部分新版 PROM 可认 4GB 但保守起见遵原系统）。关键是 CF 内 zImage + initrd + VxWorks 镜像须与更换板 MPC7410 + SDRAM 量匹配——最好让卖家按你原 CF 做 bit-for-bit clone，或到现场用 TFTP 重新下装引导文件。单纯换板不刷匹配镜像 = 卡在 BOOT 提示。
Q4：板卡通电只出 PPCBug > 或停在 “Default catch code” 怎么办？
先确认 CF 卡插紧且未损坏（读入
md命令看 CF 分区是否存在）；再printenv查 boot file / boot device 变量是否正确（通常boot device: mot-fec0或mot-fec1依网口，file: /tffs0/vxWorks.st之类）；若变量乱了重设setenv后saveenv。完全无输出先查 VME 背板 +5V 供电及 J1 接触——我见过三起”假死板”其实是背板金手指氧化导致只供到 4.6V。
Q5：有官方推荐替代升级吗？
Abaco 曾推出 MVME6100/7100 系列(PowerPC 7447A/8641D) 作后续，但引脚/PROM/CF 镜像不兼容——换需整套 VxWorks BSP 重新移植。对存量 Mark VI 或老 VME 柜通常成本不合算，现实做法是持续用 NOS/翻新版做全生命周期冷备管理，等有整体数字化改造预算再考虑整柜升级。
