描述
产品详情
· 型号：IPMC7616E-002
· 品牌：Motorola（摩托罗拉）
· 系列：IPMC700系列 / PowerPlus架构
规格参数
- 型号：IPMC7616E-002
- 品牌：Motorola
- 产品类型：PMC格式多功能后置I/O模块
- 所属系统：MVME5100 / MVME5500 / MVME6100单板计算机（SBC）
- 架构：PowerPlus II架构
- 总线接口：32位PCI（IEEE P1386.1 PMC标准），通过P11-P15连接器与主机板连接
- SCSI接口：1路单端超宽SCSI端口
- 并口：1路标准并行端口
- 串口：4路（2-3路异步串口 + 1-2路同步/异步串口，具体取决于模块版本）
- 通信协议：支持RS-232/485、SCSI、以太网（通过主机板间接支持）
- 供电电压：100-240V AC（部分功能）/ 5V DC（由VME背板提供）
- 输出电压：12V DC（电机控制功能）
- 输出功率：76W（电机控制功能）
- 效率：>90%
- 电流消耗：约200mA @ 5V DC（基础I/O功能）
- 工作温度：-40℃ ~ +70℃
- 存储温度：-40℃ ~ +150℃
- 热阻（结到环境）：50°C/W
- 最高结温：150℃
- 相对湿度：5% ~ 95%RH（无凝露）
- 封装类型：SOIC-28（部分芯片）
- 湿敏感度等级：3
- 尺寸：约127mm × 76.2mm × 38.1mm（PMC标准尺寸）
- 重量：约0.21kg ~ 0.5kg
- 安装方式：PMC插槽安装（P11-P15连接器），单宽标准长度标准高度
- 兼容后过渡模块：MVME761、MVME712M（有限PMC I/O）
- 扩展能力：安装后仍保留内存子板、第二个PMC插槽和PMCspan扩展能力
- 配置方式：自动检测和配置相关I/O端口和设备
- 编程支持：支持多种编程语言和开发工具
- 通信协议支持：以太网、串口、USB、DNP3（分布式网络协议）
- 保护功能：过温保护、短路保护
- 认证：RoHS合规
- 原产地：美国
产品介绍

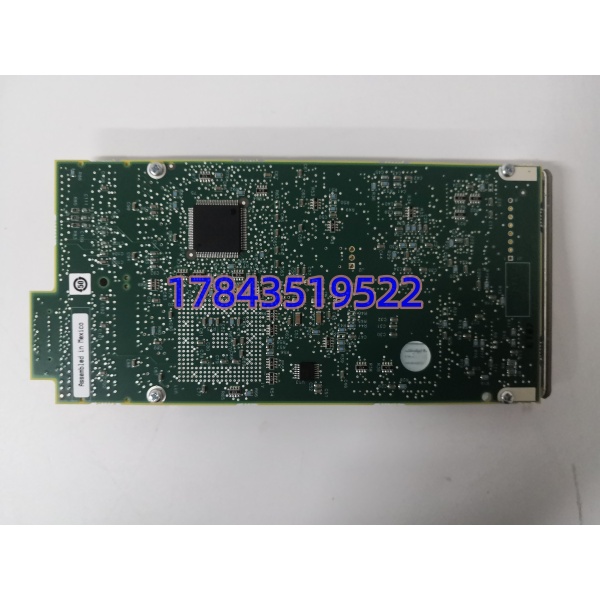

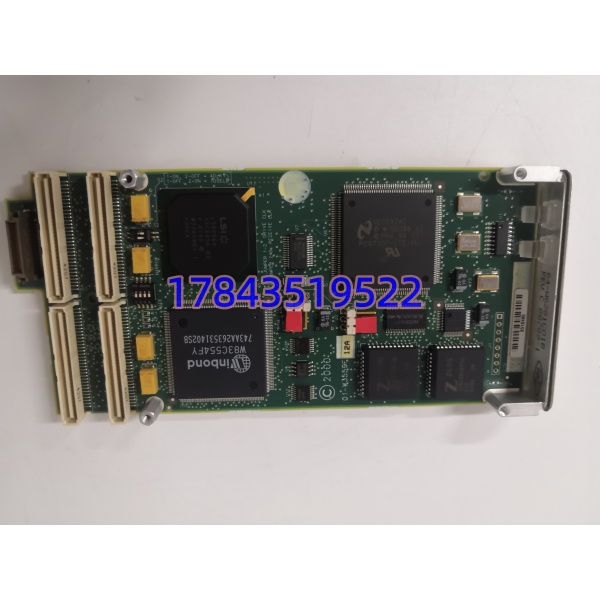

IPMC7616E-002是Motorola为MVME系列单板计算机设计的一款PMC格式多功能后置I/O模块，本质上是一块”VME系统的I/O扩展卡”。MVME5100/5500/6100这些PowerPC单板机性能很强，但板载I/O接口有限，特别是老系统需要的SCSI硬盘接口、多路串口、并口打印机等标准PC外设，直接插在VME背板上没法用。这块模块插在单板机的PMC插槽里，通过32位PCI总线把I/O信号引出来，再通过后过渡模块（RTM）转到机架后面板的连接器上，实现VME系统与标准外设的对接。
它是IPMC761系列的增强版本（后缀”6E-002″），相比基础版IPMC712，主要区别在于以太网端口和串口3/4的物理接口定义。我在现场维护过MVME5500系统，这种老VME机架里插着IPMC7616E-002，后面板引出SCSI线接硬盘、串口线接调试终端、并口线接打印机，整个系统的I/O就靠这块小板子撑着。它的自动检测功能实用——插上去后BIOS自动识别并配置寄存器，不用手动跳线。
应用场景与行业案例
痛点切入
老VME系统在国内电力、石化、军工领域装机量很大，这些系统跑了二三十年，单板机本身没坏，但I/O接口老化或损坏后，系统就成了”残废”——硬盘读不了、串口连不上、打印机没反应。IPMC7616E-002就是修复这些I/O功能的关键备件，没有它，整套VME系统可能就因为一个并口故障而被迫整体升级。
典型场景
- 火力发电：老火电厂DCS的MVME5500单板机I/O扩展。非它不可的原因：很多90年代投运的GE/Motorola VME系统，MVME单板机是核心，IPMC7616E-002提供SCSI接口接历史数据硬盘、串口接工程师站，是系统维护的必备件。
- 石油化工：炼油装置的老VME控制系统与外部设备通信。这些系统的操作站、打印机、外存储设备通过的并口和串口连接，模块坏了，操作记录没法打印，历史趋势没法存。
- 军工航天：测试设备的VME背板与标准PC外设接口。军工系统对可靠性要求高，的工业级设计（-40℃~+70℃）能适应试验现场的恶劣环境。
- 轨道交通：信号系统的VME计算机与维护终端通信。地铁信号系统的VME机架里，的串口用于连接便携式维护终端，进行故障诊断和参数修改。
- 水处理：大型泵站的VME控制系统与SCADA接口。老泵站的VME系统通过的串口或以太网接口与上位SCADA通信，实现远程监控。
真实案例
2020年秋天，我在华北一家老火电厂，他们一套MVME5500 VME系统的操作站突然无法打印运行报表，历史趋势也无法存盘。现场排查发现是模块的SCSI接口芯片损坏，硬盘识别不到；同时并口也失效，打印机没反应。当时正值机组大修后的性能试验期，所有运行数据需要实时记录和打印，停一天损失巨大。原厂说这款已停产多年，建议整套升级到新平台。最后通过渠道商找到一块的库存件，凌晨1点换上，BIOS自动识别后，SCSI硬盘和并口打印机恢复正常，3点运行报表重新打印。热控工程师后来跟我说：”这模块是VME系统的’手脚’，手脚断了，大脑再好也使不上劲，备件必须囤。”
