产品详情

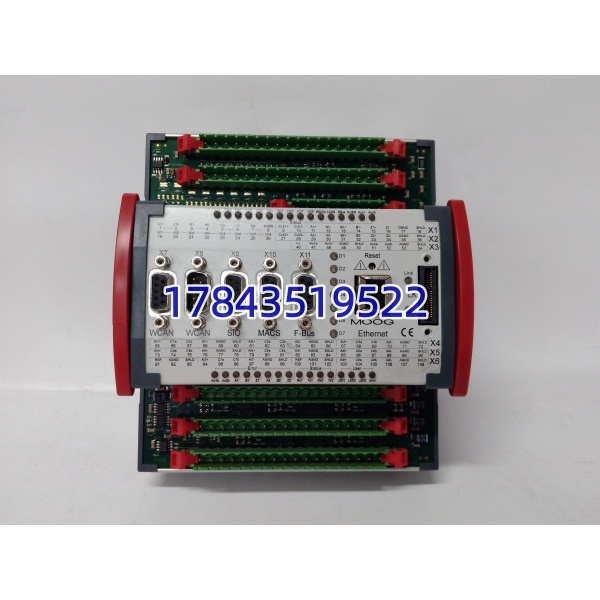

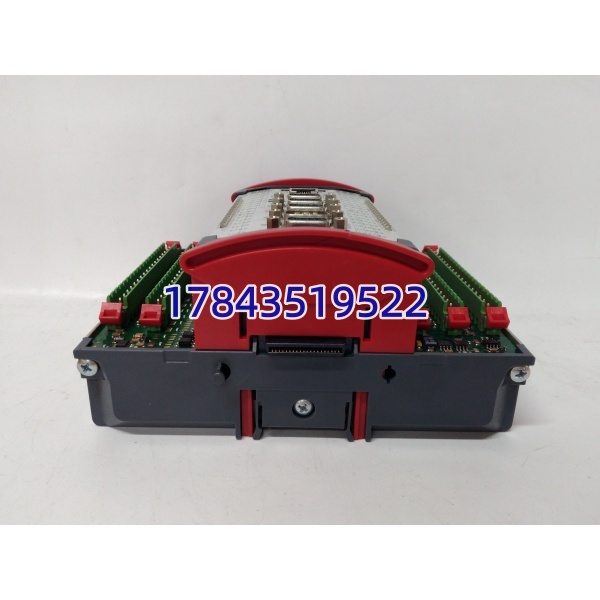

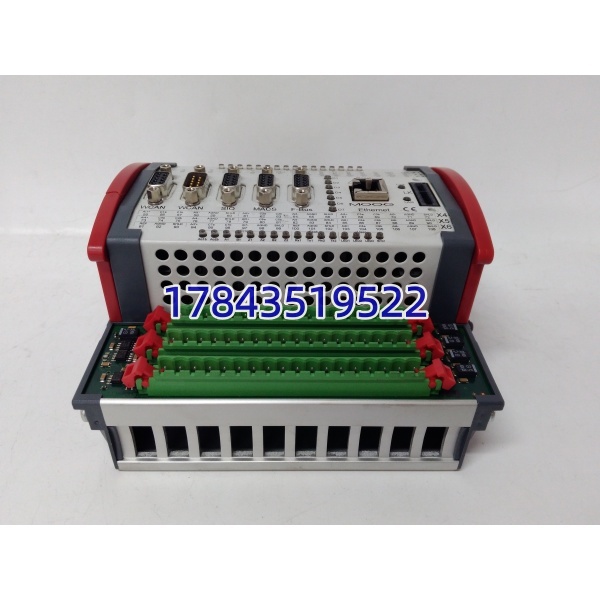

· 型号：D136-001-007（Moog D136 Series Interface / I/O Module）
· 品牌：Moog Inc.（Industrial Controls Division / formerly PolyScience-Moog 部分产品线）
· 系列：Moog Radiolink / Modular Servo Control System — Bus Interface Card
规格参数
- 模块名称：D136-001-007 — Radiolink Interface / Axis I/O Module for Moog Multi-Axis Servo System
- 完整编号含义（典型）：D136 = 基型；-001 = 硬件版本/连接器配置；-007 = 固件/总线选项（Sercos II / CANopen / DeviceNet 依出货年代，须核对实物铭牌）
- 适用系统：Moog 多轴电液/电动伺服系统——注塑机闭环控制柜（如 Moog EC / PMC 系列）、材料试验机多轴台架、飞行模拟器液压伺服台架
- 总线/通信接口（依选项）：
- Sercos II (IEC 61491) 光纤 ring——最常见于 D136-xxx-00x 带光纤口
- CANopen (DS301/DS402)——部分 -007 后缀版
- Profibus DP-V1 主站/从站——少数变体
- 背板并行总线（连 Moog 主控 CPU 卡如 D138/D140 系列）
- 轴支持能力：通常配合系统支持 2–8 轴（具体最大轴数取决于主控 CPU 授权及固件，D136 是 I/O 汇聚不是主运算 CPU）
- 反馈接口：每轴支持 Resolver（典型 Moog RVDT/LVDT 或 BRU 系列反馈）及增量 encoder (A/B/Z 5V diff TTL)；部分版本支持 SinCos 高分辨率
- 数字 I/O：可配置 DI（使能、限位、急停、Home）及 DO（Ready / Fault / In-Position / Brake Ctrl），点数依系统组态
- 模拟 I/O（部分版本）：±10V 指令监视、实际值回读（经 backplane 送主控）
- 供电：24 V DC（标称 18–30 V），典型功耗 5–10 W（依 I/O 激活数）
- 状态指示：前面板 PWR、BUS OK、AXIS SYNC、FAULT LED；每轴状态 LED 依具体前面板设计
- 安装方式：Moog 控制柜专用卡笼（Eurocard 插槽）或 DIN 轨适配器（依机架类型），螺钉端子或 Harting 多芯连接器（依 -001 硬件版）
- 工作温度：0 ℃ ～ +50/55 ℃（工业控制柜内），存储 -40 ～ +85 ℃
- 防护等级：IP20（柜内安装）
- 配套模块：通常与 Moog 主控 CPU（D138/D140）、伺服放大/阀驱动板（D132/D134 系列）、电源模块成套使用
产品介绍
-001-007 是 Moog 模块化多轴伺服系统里的”神经末梢”——它把主控卡算好的各轴位置/力指令通过背板或光纤下发，同时采集各轴 Resolver/Encoder 反馈送回主控做闭环，还汇总限位开关、使能按钮、故障触点等 DI/DO。在注塑机闭环保压、材料试验机多轴协调、飞行模拟器液压伺服台架里常见。跟通用总线 coupler（Beckhoff EK1100 类等）不同，它专为 Moog 伺服阀驱动器和 Moog 反馈器件优化——Resolver 激励频率、LVDT 解调参数由主控统一配置， 只执行。
坦白讲这卡现场故障率不高，多坏在连接器针脚氧化（Harting 头插拔多）或静电打坏反馈输入级。我遇过一回八轴试验台随机报”Axis 3 Feedback Loss”—— 上 Resolver 端子簧片疲劳接触电阻变大，清触后正常。换件前拍照记录 Harting 头针分配（Moog 自定义定义表），新板通常插上、系统软中 Re-scan Hardware 即识别。
应用场景与行业案例
最烦的是：多轴台架某轴反馈时有时无，Moog 软件报 Feedback Loss——80% 是 Resolver 线或 端子接触问题，不是板坏。先互换 上通道接线（Axis3 ↔ Axis4）看故障跟线走还是跟槽走，能快速定位。
典型场景：
- 大型材料试验机（MTS 竞争对标 Moog 多轴）： 汇聚六自由度液压伺服作动筒 LVDT/Resolver 反馈，Sercos II 上连主运动控制器做道路谱再现。
- 注塑机闭环保压/背压控制：Moog EC 系统 接口卡连接各注射/保压/锁模轴伺服阀驱与位置传感器，参与 PID 闭环。
- 飞行模拟器液压台架： 作为 Radiolink I/O 模块采集平台姿态传感器并分发阀驱指令，光纤 Sercos II 隔离现场电磁干扰。
- 老 Moog 系统保产备件：控制柜升级 CPU 但保留 I/O 卡与现场接线（Harting 头不变），只换故障板。
真实案例：华南某汽车零件多轴液压试验台（Moog Radiolink 系统，D138 CPU + -001-007 ×2 各管 4 轴），运行约九年出现”Axis 5 Feedback Loss”随机报警——互换 Axis5 与 Axis6 在 上的 Resolver 端子排线故障跟线走（线本身 OK 但端子压接微松），紧固后正常。同期抽检发现 板 Harting 插头内侧有轻微氧化灰白痕，借备件做热备验证：断电拔旧 （拍照记录 Harting 24pin 定义）→插新 -001-007（同后缀）→上电 Moog Tuner → Hardware Scan → 识别序列号 → Axis All OK。保运说：”Moog 这卡耐用，真要换记住拍线序——Harting 头定义不直观，接错轴指令乱飞。
