描述
产品详情

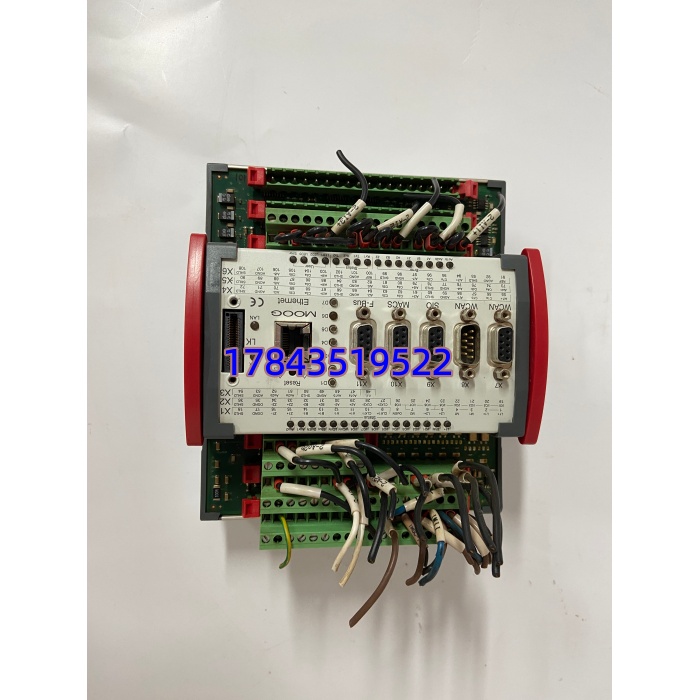

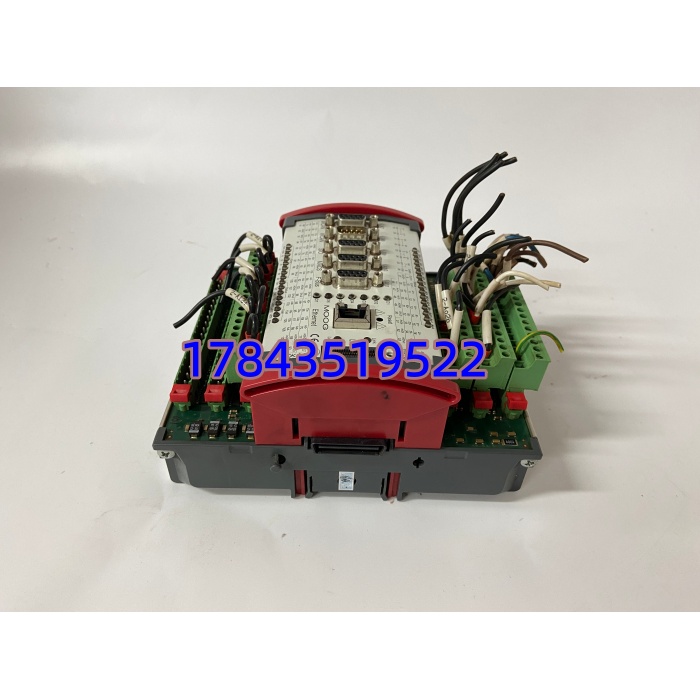

· 型号：D136-001-007
· 品牌：MOOG Inc.（美国）
· 系列：D136 Series — Moog Servo Controller I (MSC I) with Profibus-DP
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | D136-001-007（MSC I，含 Profibus-DP Slave 接口；无DP版为 D136-001-008） |
| 制造商 | MOOG Inc., USA |
| 产品类别 | 可编程数字伺服阀控制器 / 运动控制器模块（集成 PLC 功能） |
| 处理器 | 32-bit PowerPC RISC with FPU |
| 内存 | 4 MB RAM ＋ 4 MB Flash EEPROM（非易失，数据保持＞10年） |
| 供电电压 | 24 VDC（范围 18–36 VDC），典型功耗＜10 W |
| 模拟量输入 | 8路，16-bit，可配 ±10V / ±10mA / 4–20mA |
| 模拟量输出 | 2路，16-bit，±10V / 4–20mA 可选 |
| 数字量 I/O | 8路可独立配置为 DI 或 DO |
| 位置反馈接口 | 2路，可配 LVDT（激励 2.5–10kHz）或 SSI / 增量编码器 |
| 通信接口 | 1×Ethernet(10BaseT)、2×CAN/CANopen、2×EIA-232/485、Profibus-DP Slave（本型号特有）、E-Bus扩展 |
| 控制周期 | 最小任务周期 400 μs（高动态闭环） |
| 伺服阀驱动 | 可直接驱动 MOOG D633/D661/D760 系列带LVDT伺服阀（通过外置功率级或阀内置放大，本模块输出±mA指令信号） |
| 安装方式 | 35mm DIN 导轨（NS 35/7.5），建议垂直安装留上下≥20mm通风 |
| 工作温度 | 0～＋55℃（部分资料-20～＋60/70℃，以铭牌为准） |
| 防护等级 | IP20（柜内安装） |
| 编程环境 | MACS（Moog Axis Control Software），支持 IEC 61131-3（LD/FBD/ST等） |
| 物理尺寸(约) | 180 × 105 × 45 mm，重≈0.6 kg |
产品介绍
早年支援某300MW机组DEH改造时，原系统用的就是MOOG 做伺服阀位置闭环——当时维护工抱怨”这东西不像普通卡，坏了要笔记本连MACS软件下参数”，但好处也在这：它不依赖DCS扫描周期，LVDT反馈经板载PID在400μs内完成校正，阀芯抖动（Dither）和零偏全靠前面板电位器或软件固化在EEPROM，现场一台小起子就能微调，汽轮机调门不飘。-001-007定位就是DEH/液压伺服系统里连接数字控制与模拟伺服阀的”智能接口”——比纯模拟放大板多诊断和多轴扩展，比全数字轴控卡少一层以太网依赖，是大量在运老机组的首选。
生命周期上MSC I已被MOOG归入Legacy/Mature，新项目推MSC II（-002系列，EtherCAT/Profinet），但存量电厂、水泥回转窑、大型压机还在大面积用-001-007。TCO角度它的MTBF不错，可一旦Flash损坏或I/O口雷击击穿就只能换——原厂新件逐步收紧，市面靠NOS流转。建议按”每套DEH调门控制柜备1件”做Buffer Stock，并在变更窗口将MACS工程文件(.prj/.bin)完整备份到离线介质，防止换板后无参数可恢复。
应用场景与库存策略
电液伺服控制器若异常多表现为调门”卡死在某开度””振荡”或”阀位反馈丢失报警”——而DEH单路调门失控可能触发RB或跳机。交期对Legacy品已不可靠，等坏再找基本是被动停机等货。
- 火电/燃机 DEH 系统 — 主汽门/调门电液伺服位置控制（配MOOG D633/D661）｜非它不可因LVDT闭环算法与原GSE组态绑定｜建议：按调门柜数备1件冷备，参数文件年检时确认可读写
- 冶金 大型液压压下(AGC)系统 — 轧机伺服阀位置闭环｜非它不可因400μs高动态及现场电位器微调兼容旧设计｜建议：多机架同型可共享1件周转；Last-time-buy时确认后缀是否含ATEX
- 水泥/矿山 回转窑液压传动 — 篦冷机或预热器执行器控制｜非它不可因MSC I耐受高温粉尘环境且编程已固化｜建议：若整机将淘汰可在退役前一次性囤够替换量
- 试验台/航宇地面模拟 — 多轴协调加载作动器｜非它不可因MACS工程文件含定制增益表｜建议：备份工程文件并与备件一起封存，换新板先灌参数再上电
真实案例：西南某电厂#1机DEH四路调门中#3高调门-001-007运行第12年雷雨季遭柜内浪涌侵入，上电后Status灯常红无法进入Run——当时无冷备且无参数备份（原调试工程师离职未移交MACS文件），临时从邻厂借调一件后花近整班用旧打印曲线反推零偏和增益才勉强投运，延误并网约7小时。事后该厂规定：所有类控制器参数是”不可丢失资产”，每季度做工程文件归档；按调门柜备1件未开封新件存备件恒温柜。
