描述
产品详情
· 型号：D136-001-007 -1
· 品牌：MOOG（穆格）
· 系列：MSC I 运动控制器
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 模块定位 | 双轴液压/电动伺服运动控制器 | MSC I 系列，含集成 PLC |
| 处理器 | 32-bit PowerPC RISC，40 MHz，带 FPU | 闭环周期最快 100 μs（渠道另说 400 μs，以 MACS 工程实测为准） |
| 内存 | 4 MB Flash EEPROM + 4 MB RAM | 无后备电池，数据保持约 10 年 |
| 模拟输入 | 8 路 16-bit，±10 V / ±10 mA / 4–20 mA 可组态 | 过压保护 ±36 V |
| 模拟输出 | 2 路 16-bit，±10 V | 给伺服阀驱动级或外置放大板 |
| 数字 I/O | 8 路可组态 DI/DO | 24 V 电平，板载光隔 |

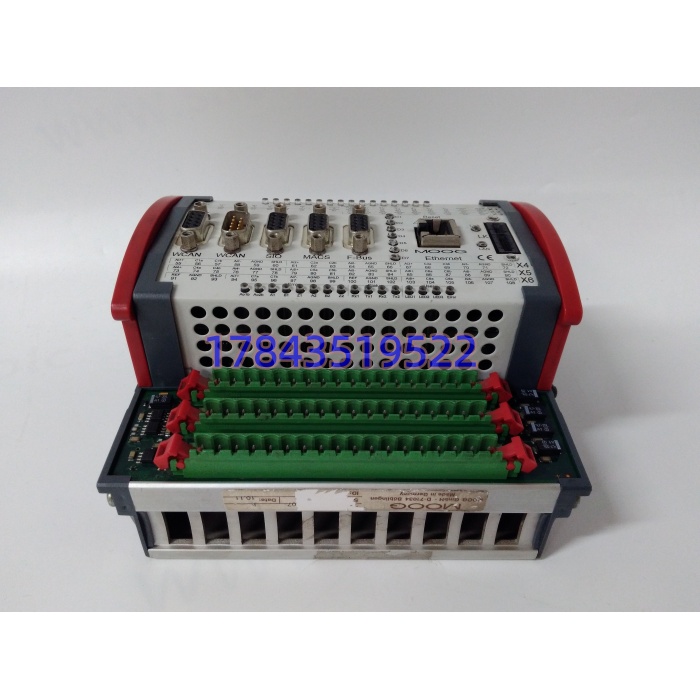

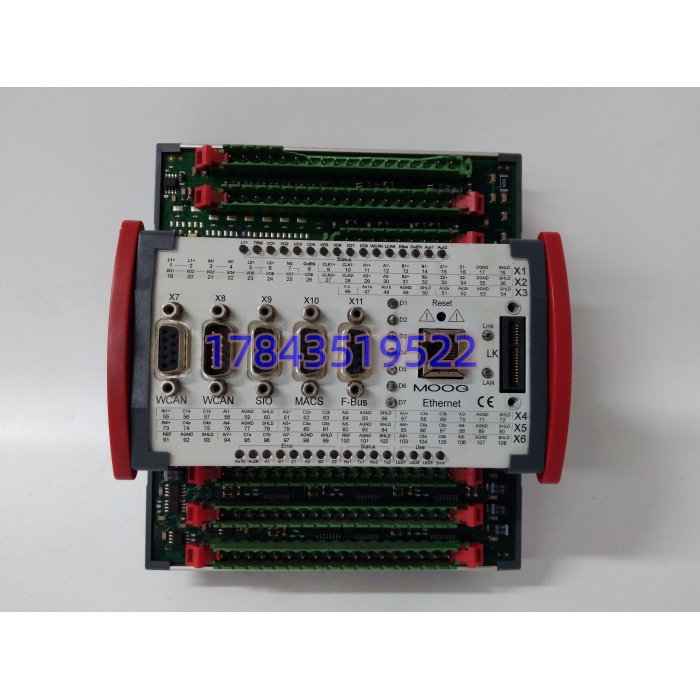

| 通信接口 | 以太网 10 Mbit/s、CAN/CANopen ×2、RS-232 | 可选 Profibus-DP 子卡 |
| 反馈接口 | 增量编码器、LVDT（3 线 2.5–10 kHz）、SSI | 双轴独立反馈通道 |
| 供电 | 24 V DC（18–36 V 宽压） | 典型功耗约 7 W |
| 安装 | 35 mm DIN 导轨，IP20 柜内 | 非现场级防护 |
| 工作温度 | 0 ℃ ~ +55 ℃（部分渠道标 +5~55） | 存储 -20~+70 ℃ |
| 编程环境 | MACS（Moog Axis Control Software），IEC 61131-3 语言 | 非”插上就用”，必须下装工程 |
| 控制模式 | 位置 / 速度 / 力-压力 多模闭环 | 液压作动器专用算法库 |
| 重量 | 约 1.0–1.25 kg | 依前面板版本变体 |
| 认证 | CE / 部分批次 RoHS | 不以单模块发 SIL 证书 |
产品介绍
电液 DEH 改造现场最坑的，不是伺服阀卡涩，是控制”大脑”悄悄变慢——某次 50 MW 汽机中压调门抖动，查阀、查 LVDT、查油质都干净，最后发现 D136-001-007 里跑的 MACS 任务因工程里多加了一段非周期诊断，闭环周期从 100 μs 拖到 1.2 ms，阀芯位置环跟不上油动机固有频率，表现就是”阀没坏、系统共振”。这块卡的价值不在它能出 ±10 V，而在 PowerPC 把轴控任务、PLC 逻辑、总线通讯塞进同一个确定周期里，液压作动器才有毫秒级跟随的底子。
严格来说，D136-001-007 只在 MACS 工程里配好轴参数、标好 LVDT 激励频率、下装后才算”活件”；裸模块上电 CONFIG 灯闪不等于能用，必须和原机组的轴映射表对齐。从 TCO 看，它单价在贸易商那里 8k–15k 浮动，但一台轧机 AGC 若因它漂移导致厚度超差，一班次品废卷的损失就盖过十块备件钱。所以库存里留它，留的是”DEH/AGC 大脑备份权”，而且冷备件必须带一份同版本 MACS 工程镜像，否则备一块裸卡和备一块砖差别不大。
应用场景与库存策略
液压伺服系统里控制器软故障最阴：输出 ±10 V 看起来正常，但闭环周期被后台任务偷走，阀位环相位裕度掉到临界，机组在临界转速附近抖，运行部先怀疑油质、再怀疑阀，没人翻 D136 的诊断缓冲区。等把 MACS 在线连上读任务调度表，已经误停机一班。
- 电力·汽机 DEH 中压/高压调门：双轴控制器带两侧油动机，故障后果高 → A 类，单机组控制柜冷备 1 块裸卡 + 集中备 1 块（N+1），且冷备卡每季度通电加载备份工程自检一次。
- 冶金·轧机 AGC 液压压下：厚度闭环依赖 100 μs 级轴控 → 建议供应商 VMI 代管 1 块，自身零库存；但代管合同必须写明”原厂全新 + 同 MACS 大版本”，跨版本固件不能以原厂手册为准互刷。
- 试验台·汽车零部件作动模拟：多台架共用同型号控制器 → 按机架数 10% 备，不按单机 1:1 备，利用率更高。
- 注塑/压机老线改造：D136 替老式模拟放大板时，要把原 LVDT 激励频率（常见 3 kHz vs 5 kHz）对齐，否则反馈幅值漂移，别凭”穆格同牌”直接换。
- 排雷：渠道把 D136-001-007 写成”G761 伺服阀””D661 阀放大板””三通道 AO 卡”都是同号段信息污染；采购单上必须写”MSC I 运动控制器，MACS 编程”，收货核对前面板丝印与 24VDC/PowerPC 标识，防阀体冒充。
真实案例：2020 年某铝厂 1 系热轧 AGC，周末定修发现 2 号机架厚度反馈周期性毛刺，换 LVDT 无效、换伺服阀无效，穆格远程支持让读 -001-007 缓冲——发现 Control Task 周期从 100 μs 漂到 800 μs，根因是某次 MACS 升级后工程里”轴使能监视”被设成每周期调用而非事件触发。厦门调一块同版本裸卡，带备份工程 U 盘现场烧录，2.5 小时恢复。复盘：原卡没坏，是工程腐化；但裸卡冷备若没带工程镜像，现场重写轴参数至少要 8 小时。自此该厂把” 冷备卡 + 季度工程镜像刻录”绑成一条库存规程。
