产品详情

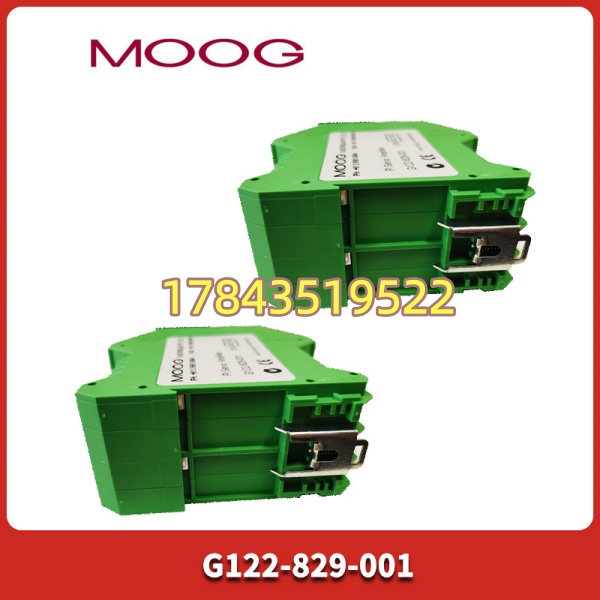

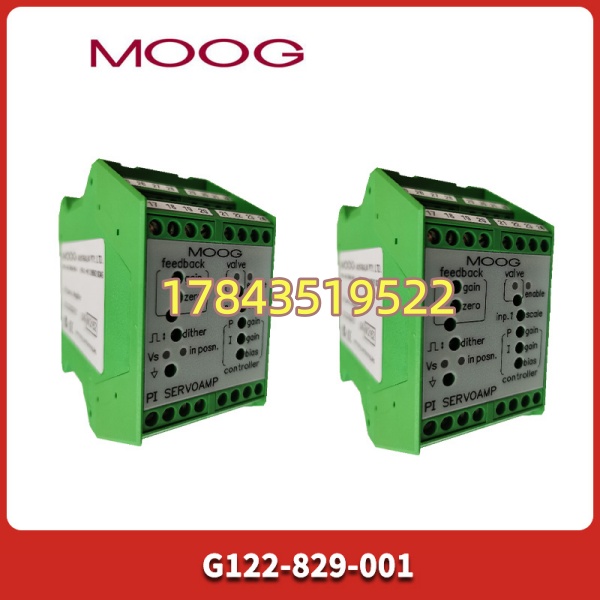

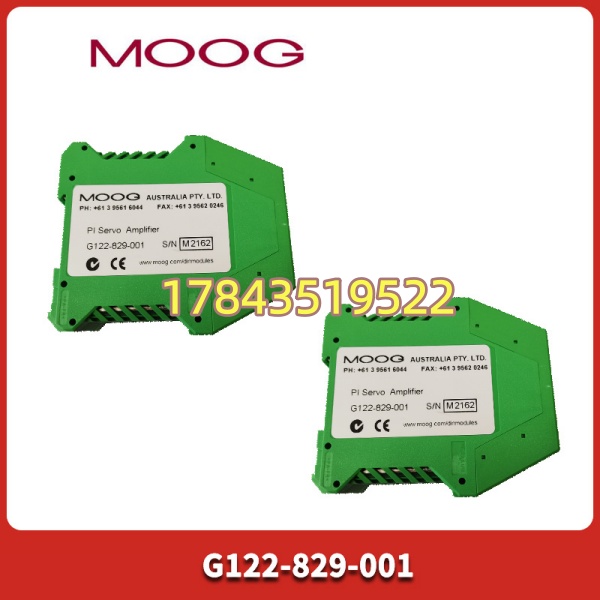

· 型号：G122-829-001
· 品牌：Moog（穆格）
· 系列：G122 系列 P-I Servoamplifier
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | G122-829-001 |
| 制造商 | Moog Inc. |
| 产品类型 | 模拟P-I（比例-积分）伺服阀放大器 |
| 供电电压 | +24 V DC（允许范围 22–28 V DC） |
| 电源功耗 | 典型 ≤5 W，最大 250 mA fuses T型慢熔 |
| 输入信号1 | 单端 ±10 V（可缩放），可选滞后55 ms |
| 输入信号2 | 单端 4–20 mA（240 Ω分流）或 ±10 V |
| 差分反馈输入 | ±10 V 或 4–20 mA（可切换） |
| 输出类型 | 电压 ±10 V（最小负载200 Ω）或电流 ±5/±10/±20/±100 mA 可切换 |
| 控制模式 | P（比例）/ I（积分）/ P&I 复合——内部DIP开关选择 |
| 比例增益调节 | 1–20（前面板电位器） |
| 积分增益调节 | 1–45 s⁻¹（前面板电位器） |
| Dither（颤振） | 200 Hz 固定频率，可ON/OFF切换 |
| 使能输入 | +24 V DC @ 8 mA（17–32 V 工作范围） |
| 传感器激励输出 | +10 V DC @ 10 mA |
| 安装方式 | DIN 导轨（35 mm），EN 60715 标准 |
| 外壳尺寸(W×H×D) | 约 45 × 108 × 100 mm |
| 重量 | ≈ 180 g |
| 防护等级 | IP20（需安装在电控柜内） |
| 认证标准 | CE（EN 50081-1 / EN 61000-6-2） |
| 兼容伺服阀 | Moog G761、D661等系列（需匹配线圈阻抗） |
| 功能替代关系 | G122-829-001 可功能替代 G122-824-002（引脚排列不同，需核对接线） |
产品介绍
液压伺服系统的停机往往不是阀本身坏，而是这块”小卡”——模拟放大器内部±15V基准漂移或输入运放老化导致阀芯零位飘移，现场查半天以为是阀堵了。（这是某个钢厂AGC项目里踩过的坑。）G122-829-001 作为 Moog 家族的经典模拟 P-I 放大器，靠前面板多圈电位器和内部 DIP 开关就能完成增益、零偏、颤振（Dither）配置，不需要任何软件或通讯——这对老旧产线改造和不停机维护是巨大优势。
严格来说，它只在固件/硬件版本对应 -829 系列，不能直接插进原 -824-002 的端子排底座（引脚定义变了），换装时要重核接线图。从供应链角度看， 模拟系列已进入生命周期末期（Moog 主推 G123 数字总线型），新机可用但作为关键备件建议锁定批次采购——TCO 角度，一块几千块的放大器卡宕机一台百吨液压机，ROI 完全说得通。
应用场景与库存策略
液压伺服放大器一旦失效，整条生产线直接趴窝。进口件交期动辄 8–12 周（甚至 EOL 后无新货），而大多数工厂把这块归为”C类低值件”不备货——这是典型的 ABC 分类误判，它是低值高影响（Critical C），应升格为 A 类管理。
- 冶金—热连轧 AGC 液压压下系统：驱动 G761/D661 伺服阀做位置闭环，非它不可（Moog 原厂匹配增益特性最佳）→ 建议每机架备 1 件冷备件（Buffer Stock），密封原包存放温控柜。
- 塑料/压铸—注塑机射胶闭环比例阀：现场震动大、柜内温度高，电解电容易老化 → 建议按全厂同类机型数量×10%~15%做轮换备件池，或由授权渠道签 VMI（供应商代管）。
- 航宇试验—飞行模拟器六自由度液压台：多通道同步要求高，建议整机 N+1 冗余（至少 1 块跨通道通用备件）。
- 电厂—汽轮机调门伺服驱动：运行连续性要求极高 → 建议纳入Last-Time-Buy 战略囤货清单（如确认 EOL）。
真实案例：南方某铝板热轧线，主压下液压站配的就是 -829-001。某个夜班放大器内部电源模块老化致 ±15V 跌至 ±11V，阀芯中位抖动消失、压下失控跳安全限位——全线停了 14 小时等调货（渠道商恰巧也无现货）。后来复盘把这块列入关键备件 ABC-A，冷备 1 件锁在备件柜，再没因此停机。教训很简单：模拟卡不贵，但原厂进口交期不可控，别赌运气。
常见问题解答 (FAQ)
Q1：目前新件还有库存吗？标准交期多久？
模拟系列已逐步被 G123 数字型替代，欧美原厂新件交期通常 10–16 周，国内渠道偶有全新库存或成色良好的退机翻新件。急用建议同时询价二手测试 OK 件作临时缓冲，新机尽量改用 G123 系列。
Q2：原系统用的是 G122-824-002，能用 G122-829-001 直接替换吗？
功能可替代，但端子排列不同、内部开关默认设置也有区别，不能直接插拔互换。必须按 Moog Datasheet 31040 重核接线并重新标定增益/零偏。严格建议保留原 824-002 接线图对照，不确定请让原厂技术支持确认。
Q3：宣布 EOL（停产）后 Last-Time-Buy 建议囤多少？
若产线计划再运行 >5 年且此件不可替代，建议按”剩余服役年限÷MTBF估算故障数 + 1 件保险”做 LTB。保守做法：关键机组每台备 1 件冷备，总量不少于 2 件（防单件受潮/静电损坏）。
Q4：有成色/翻新件可以买吗？怎么防假？
可以买渠道测试 OK 的拆机件应急，但务必确认：①标签激光刻印清晰、序列号可追溯 ②端子无烧蚀氧化 ③上电后 ±15V/±10V 激励输出正常、增益调节线性。假货多为拼装兼容板，温漂大——液压系统零漂会让你后悔。优先原厂或授权分销商。
