描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MOOG D138-002-002（D138 Series Position Control Amplifier, Config -002） |
| 功能类型 | 电液伺服阀位置控制放大器 / 驱动接口卡 |
| 配套伺服阀 | 典型配套 Moog D634、D636 系列喷嘴-挡板/射流管伺服阀（燃机IV/GV控制） |
| 指令输入 | ±10 VDC 位置指令（来自 Mark VIe ACLE 或外部控制器） |
| 反馈输入 | LVDT/RVDT 位移传感器反馈（激磁 + 解调，典型 3 kHz/5 kHz） |
| 输出驱动 | 比例电流输出驱伺服阀力矩马达（典型 ±40 mA~±100 mA 可调） |
| 供电电压 | +24 VDC（允许 18–32 VDC），典型功耗 <15 W |
| 调节旋钮 | Gain（增益）/ Zero（零点偏置）/ Deadband（死区）/ Dither（高频颤振）可面板或电位器调节 |
| 状态指示 | 前面板或板载 LED — Power / Fault / Saturation 指示 |
| 工作温度 | -20~+70°C（柜内），存储 -40~+85°C |
| 相对湿度 | 5%~95% 非冷凝 |
| 物理规格 | 约 150×100 mm PCB 或 1/2 DIN 导轨安装盒（依具体封装版本），重量 ≈0.3 kg |
| 安装形式 | 控制柜 DIN 导轨安装或机架插卡式（依现场原装变体） |
| 认证 | CE / UL 认可（依具体批次） |
| 兼容系统 | GE Mark VIe 燃机伺服控制回路 / 大型液压压机闭环 |

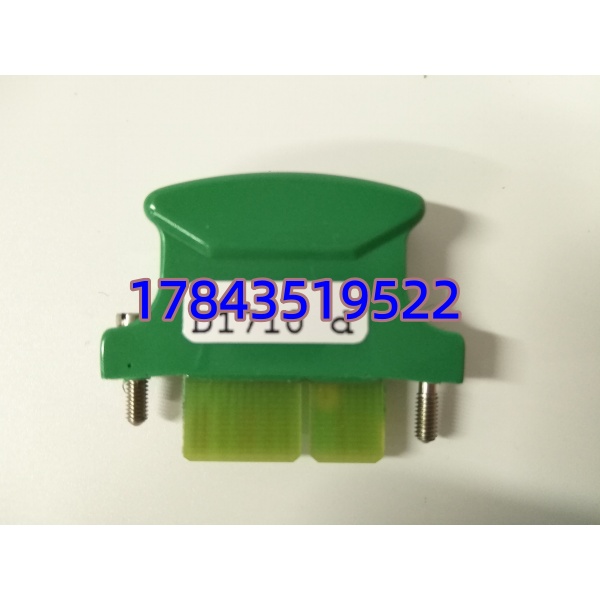

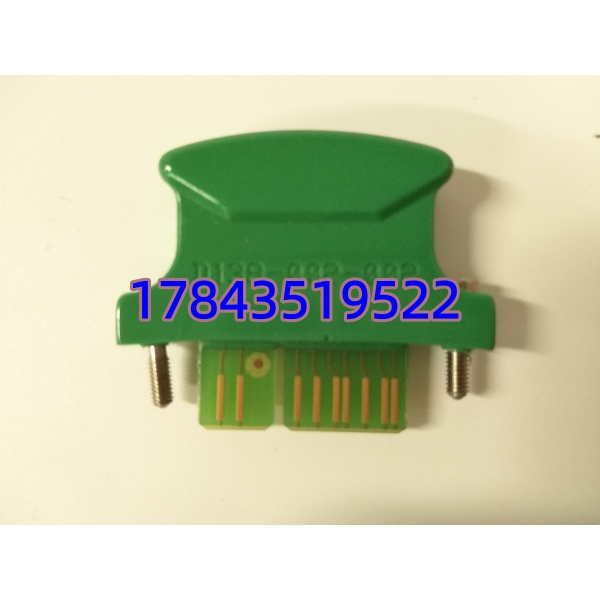

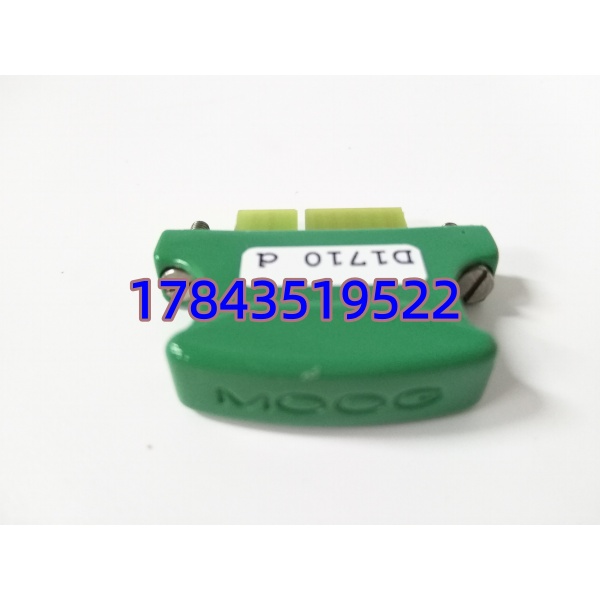

产品深度介绍
液压伺服回路里那个带一排可调电位器的绿/蓝板——D138-002-002 多半就是它。它是 Moog D138 系列伺服位置控制放大器，夹在 DCS/Mark VIe 控制器和电液伺服阀（D634/D636）中间：吃控制器的 ±10V 阀位指令，读 LVDT 位移反馈，算偏差后输出比例电流驱动伺服阀力矩马达，把油动机或调节汽门精确推到要求开度。
相比把 PID 全扔进 PLC 再做 AO 输出，用专用伺服放大板响应更快、颤振(Dither)注入更干净，还能独立做零点/增益整定。D138-002-002 是 D138 系列中针对特定伺服阀激励和反馈范围的配置版本（-002 后缀），现场替换必须核对原拆机板号完全一致—— 不同后缀跳线/固件适配不同阀型和 LVDT 激磁频率，乱换会漂阀位。
应用场景与行业案例
前年去一个检修现场，9F 燃机 IV（中间压气机导叶）控制柜报”Servo Position Deviation”，拆出来一看—— 放大板上一个运放温漂严重，零位慢慢飘，白天还凑合夜里低温直接超差跳机。这种伺服放大板平时不坏，一坏就是渐变漂移最难查，因为它夹在控制器和阀中间，DCS 趋势图看不出板子本身有问题。
典型应用场景：
- 重型燃气轮机 — 燃料冲程阀(GV)/进口导叶(IGV)伺服控制
9F/7F 燃机 Mark VIe 系统通过 放大板驱动 D634/D636 伺服阀控制 IGV 角度或气体燃料阀开度，要求 μA 级驱动稳定性和低温零漂极小。
- 蒸汽轮机 — 调门电液伺服(EH)系统
300 MW 以上汽机 EH 系统中控制高/中压调门油动机，LVDT 反馈经 解调后送控制器做闭环。
- 大型液压压机 / 轧机 — 位置闭环控制
铝型材挤压机或连轧机主缸位置控制， 提供增益/死区/颤振独立整定，抑制滑阀滞环。
- 工业自备电厂 — 紧急备件快速替换
化工/冶金企业汽机 EH 系统 N+1 冷备，原厂 EOL 后靠渠道库存替补，换上后按原电位器刻度还原即恢复。
案例：南方某 9F 燃机 IGV 伺服零漂导致启动失败
去年初春，华南某 9F 联合循环机组在暖机阶段 IGV 开度指令 34% 但反馈持续震荡 ±2%，启动逻辑判位置偏差大锁机。
仪控查出是 -002-002 放大板温漂超差。原厂 Moog 答复调货 8 周。我们当夜安排测试（重点测 -10°C~+50°C 温循零位漂移），次晨发出。现场替换后按旧板电位器刻度复原 Gain/Zero/Dither，IGV 反馈平稳，启动正常。
老师傅后来说：”伺服放大板不像开关量卡，漂移是慢性病。这东西该留备件。”
