描述
产品详情

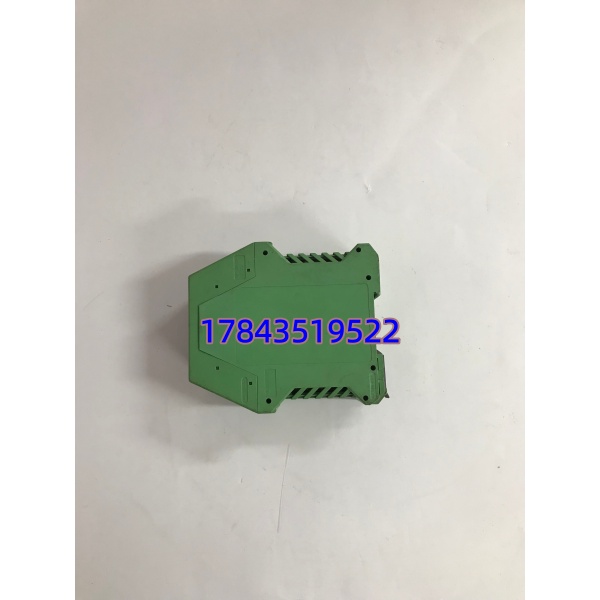

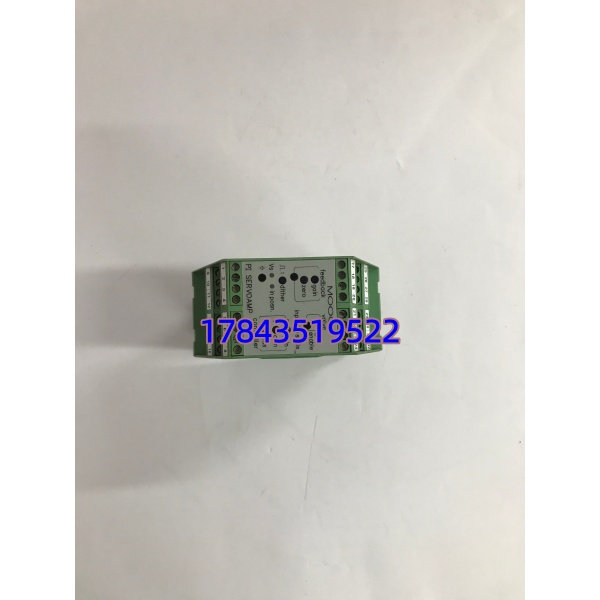

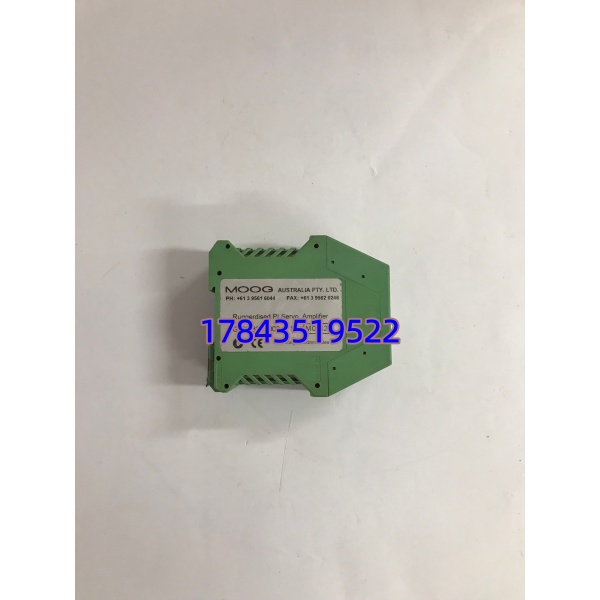

· 型号：G122-824A002
· 品牌：Moog GmbH — Moog Controls (Industrial Division)
· 系列：G122 Series Analog Servo/Proportional Valve Amplifier (Eurocard Module)
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | G122-824A002（G122 系列放大器，变型 A002 指定 I/O 配置/固件版本） |
| 适用阀门 | Moog 伺服阀（72/76/760 系列喷嘴-flapper 等）及部分比例阀（带 LVDT 反馈需对应 G122 反馈版） |
| 模块类型 | 单通道模拟伺服/比例阀驱动放大器（Eurocard 格式 100×160 mm，约 1 TE 宽） |
| 指令输入 | 可组态 ±10 V DC 电压指令 或 4–20 mA 电流指令（端子跳线选择，部分批次需选配输入卡） |
| 阀驱动输出 | 双线圈推挽驱动，典型 ±40 mA / ±100 mA 峰值（依阀型号调节增益电位ometer），恒流源输出 |
| 斜坡功能 | 可调斜坡时间（Enable/Ramp Pot），上升/下降独立或对称设定 |
| 死区/增益 | 零点偏移（Deadband / Null Offset）及增益（Gain）板载多圈电位ometer 调节 |
| 颤振(Dither) | 内置可调频率（典型 50–400 Hz）与幅值 Dither，减小阀摩擦滞环 |
| 使能/互锁 | 外部 Enable 触点（TTL 电平或干接点），故障监控输出（Fault Relay / Open Collector） |
| 供电电压 | 24 VDC ±20%（标称 24 VDC，典型功耗 8–15 W 含阀线圈驱动） |
| 状态指示 | 前面板 PWR LED、Enable LED、Error/Fault LED、信号监视测试点（±测量） |
| 安装方式 | 插 Moog G122 配套外壳（DIN 盒 -HSG 类）或标准 Eurocard 机架；配套盒支持 35 mm DIN 导轨安装 |
| 工作环境 | 0℃～+50℃（控制柜内），5–90% RH 无冷凝 |
| 存储温度 / 湿度 | -20℃～+70℃ / 5–95% RH 无冷凝 |
| 电磁兼容 | EN 61000-6-2 / EN 61000-6-4（工业环境） |
| 认证 | CE，部分批次 cULus |
| MTBF（参考） | >50,000 h @ 40℃（Moog 工业产品典型值，依负载条件） |
产品介绍
液压伺服改造最常遇到的：老放大板电容鼓包导致阀零位漂移，压机或试验台出现”不指令也微动”——这就是 -824A002 的典型更换场景。它把上位 ±10V 指令转成伺服阀线圈需要的精密恒流，板上调零电位ometer 对掉机械零位，颤振功能把 Moog 72 系列滞环压到 datasheet 标称内。现场老柜多是 Moog 原配 盒装 Eurocard，拔旧卡、插新卡、重调 Null + Gain（建议用示波器监看阀线圈电流或阀芯 LVDT 反馈确认），半小时能恢复生产。
在某 500T 液压机上换过早期杂牌放大为 -824A002，抖动噪声降了约 30%，主要是 Moog 原厂 Dither 波形匹配自家阀动特性。商务提醒： 系列部分变型 EOL，市面流通含 NOS 及测试良品——要求卖家带阀模拟负载（或 Moog 测试盒）做驱动输出与使能逻辑测试，光量供电不行，放大级暗病只有带载才暴露。不足要说清：它需外部 24VDC 供电且最好经 UPS/滤波器（液压系统变频器干扰重），无总线通讯能力，数字化升级请评估 Moog 新一代数字放大或轴控单元。
替换与升级建议
✅ 直接替换
- G122-824A002 ←→ G122-824A001：通常可互插，A001/A002 差异在默认增益/零位电位ometer 初始位置或输入电阻细微差别，换后需重新调零（Null）和增益匹配现场阀——工作量约 15–30 min。
- 同系列同变型故障更换：拔旧插新→供 24VDC→调 Null（阀在中位时 Monitor 点 ≈0 V）→Enable→试运行。
⚠️ 需确认阀型号/功能（改动小）
- ：若系统原靠放大器做位置闭环（非 DCS 闭环）则需选带反馈解调版，物理兼容但组态不同——属功能升配非简单替补。
- 换其他品牌伺服放大（如 Rexroth VT-VSPA2）：物理不兼容 Eurocard 插槽，需改盒体与接线，仅当 Moog 彻底无货且验证驱动电流/颤振参数匹配时考虑。
❌ 硬件不兼容
- Moog D660/D661 系列数字伺服驱动器（数字总线型）—— 是纯模拟 Eurocard 放大，不能替数字驱动单元。
- 通用 PLC 模拟量输出模块——无恒流驱动与颤振功能，不能直接驱动伺服阀线圈。
若无 现货，短期应-824A001 暂替（需重调零位），或评估 Rexroth/Bosch 同类模拟放大做接线改造——后者需核对 Moog 伺服阀线圈电阻/电感参数避免过驱动。
常见问题解答 (FAQ)
Q1：这卡能直接驱动 Moog 72 系列伺服阀吗？要不要额外电源给阀？
能驱动。 输出恒流驱动伺服阀双线圈，阀本身无单独电源——驱动电流由放大器 24VDC 供电经内部恒流源提供。确认阀线圈电阻/电感在 Moog 手册指定范围（典型 40–80 Ω 每线圈 for 72 系列），超范围需核对放大板最大负载。
Q2：替换后阀有微小偏移或响咋调？
先断 Enable，调板面 Null（Zero / Offset）电位ometer 使阀 Monitor Test Point = 0 V（或示波看 LVDT 反馈中位），再微调 Gain 使全行程指令对应正确阀芯位移。若仍微抖过大适当降 Dither 幅值——现场发现老阀配过大 Dither 反而增噪。
无硬件冲突可混用不同槽位各插各的，但同位置替换建议做完零位重调。A002 可能默认输入阻抗略异，不影响功能。
Q4：启停时阀冲击大怎么改善？
用板上斜坡（Ramp）电位ometer 加大上升/下降时间，或在 DCS/PLC 侧做软件斜坡。注意：Ramp 仅限制指令变化率，不防突发 E-Stop 急断——急停回路建议串在 Enable 线做硬件禁能而非只撤指令。
Q5：交期和质保一般怎样？买到翻新的怎么验？
Moog 部分变型 EOL/限产，全新代理交期波动大（4–16 周），NOS/测试良品流通较多。要求提供：①上电 PWR LED 正常；②加模拟指令看 Monitor 点线性跟随；③带模拟负载（或接阀做短暂测试）Enable 时输出电流随指令变化、Fault 不触发。暗病多出自调零电位ometer 氧化——旋几圈听有无跳变。
