产品详情

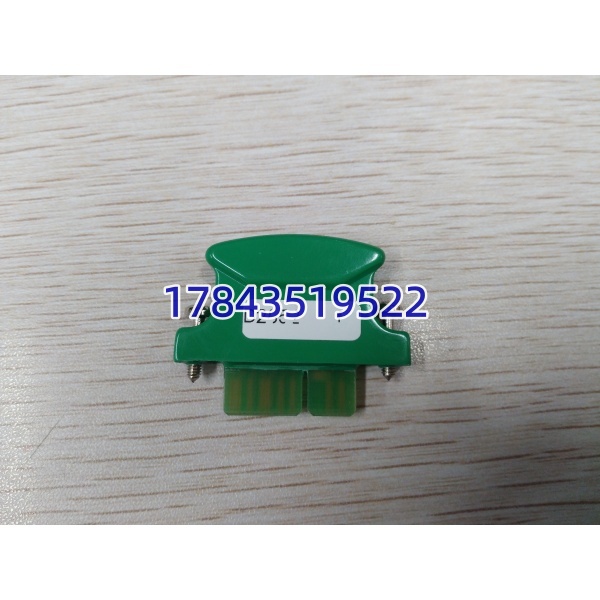

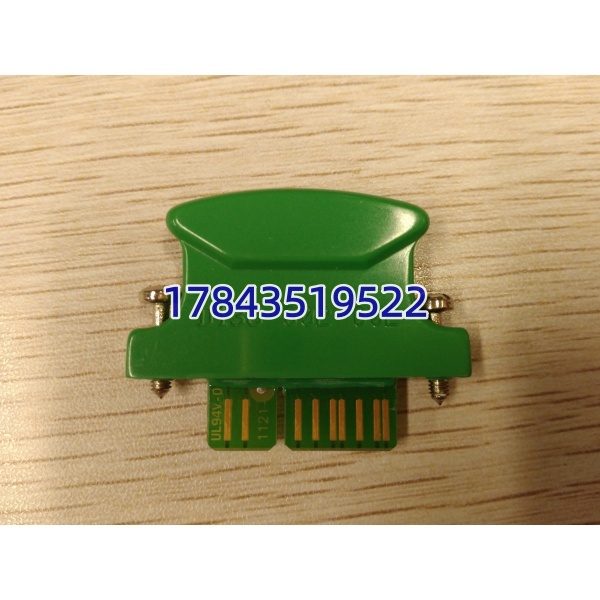

· 型号：D138-002-002
· 品牌：MOOG（穆格）
· 系列：D138 系列数字伺服控制器/驱动器
规格参数
- 产品类型：伺服阀控制器/驱动器（Servo Valve Controller/Driver）
- 适用系统：MOOG 高性能电液伺服控制系统
- 指令输入：±10 V 模拟量（来自 PLC 或运动控制器）
- 反馈接口：LVDT 位置反馈信号（阀芯或执行器）
- 控制算法：内置可调 PID 控制、前馈控制、死区补偿
- 驱动输出：高功率电流/电压信号，驱动伺服阀力矩马达
- 颤振信号：内置可调频率与幅值的颤振发生器
- 供电电源：24 V DC 或 ±15 V DC（视具体版本而定）
- 诊断功能：反馈丢失检测、故障报警输出
- 安装方式：DIN 导轨安装或面板安装
- 工作环境：适应工业环境，具备较强抗干扰能力
- 应用领域：冶金轧机、材料试验机、振动台等
产品介绍
MOOG D138-002-002 本质上是电液伺服系统的“大脑”，它把 PLC 发来的 ±10V 指令和 LVDT 反馈信号做闭环运算，输出电流去推伺服阀，从而精准控制液压缸的位置、速度或力。相比传统的模拟卡，它内置了针对 MOOG 阀优化的 PID 算法和颤振信号，能把死区磨平，让系统响应更平滑，特别适合对波形跟踪要求极高的测试台。
有一点要注意，市面上对它的定义有分歧：虽然部分渠道把它归类为“伺服阀”，但在实际工程里它更多是作为“控制器/驱动器”出现的。它和 MOOG 的伺服阀是黄金搭档，但不是同一个东西。买备件时千万别把它当成单纯的阀体去买，也别把它当成普通的 PLC 模块去配。
应用场景与行业案例
这种模块最怕的就是参数不匹配。很多老设备改造时，只换了阀没换控制器，或者换了新阀没重新调 PID，结果一上电就高频振荡，液压管路震得像敲鼓一样。
- 冶金轧机 AGC 系统：接收位置指令，控制液压缸微调轧辊缝隙，保证钢板厚度均匀。
- 材料试验机：在拉伸或疲劳测试中，精准控制加载波形，确保测试数据符合国际标准。
- 电液振动台：模拟地震或运输颠簸，对控制器的动态响应和波形复现能力要求极高。
- 老旧设备改造：替换故障的模拟控制器，直接利用原有接线，降低改造难度。
真实案例：
某钢厂 2050 热轧线，一台 3000kN 液压弯辊机突然抖动，AGC 系统报警。初步排查发现原 MOOG 伺服阀阀芯磨损，但配套的 D138-002-002 控制器参数也是几年前调的。我们在更换新阀的同时，保留了原控制器，通过电脑软件重新进行了 PID 整定和颤振参数优化。调试完成后，系统在保压阶段纹丝不动，跟踪指令也没有超调，避免了整套控制系统的大换血。
