产品详情
· 型号：G122-824-002
· 品牌：MOOG
· 系列：G122 Series PI Servoamplifier
规格参数
- 供电电源：24 VDC（21.6–26.4 VDC）
- 输入信号：±10V 或 4–20mA（单端/差分可选）
- 输出驱动：0–2A 电流或 ±10V 电压
- 控制算法：P、I 或 PI 模式（硬件拨码选择）
- 增益调节：比例 1–1000，积分 0–0.01 s⁻¹
- 滤波功能：可选 55 ms 滞后滤波器
- 接口形式：多路单端/差分输入，接线端子
- 外壳防护：IP66 / NEMA 4X
- 工作温度：-40℃ ~ +70℃
- 安装方式：DIN 导轨或墙面安装
- 尺寸重量：224×168×89 mm，约 2.7 kg
产品介绍
G122-824-002 是 MOOG 经典的 PI 伺服放大器，本质上是把“运算放大器+功放”集成在了一个铁壳子里。它负责把 PLC 发来的 ±10V 或 4–20mA 指令信号，转换成精准的 0–2A 电流去推伺服阀。它支持比例和积分运算，能有效消除静差，专门搞定那些对位置或速度要求极高的液压闭环系统。
坦白讲，这卡子在老系统里很常见，但也容易背锅。很多时候系统震荡并不是卡坏了，而是内部的比例增益拨得太高。这玩意儿不是通用的模拟量卡，必须配合 MOOG 的伺服阀使用，参数调不好系统就会像抽风一样乱晃。

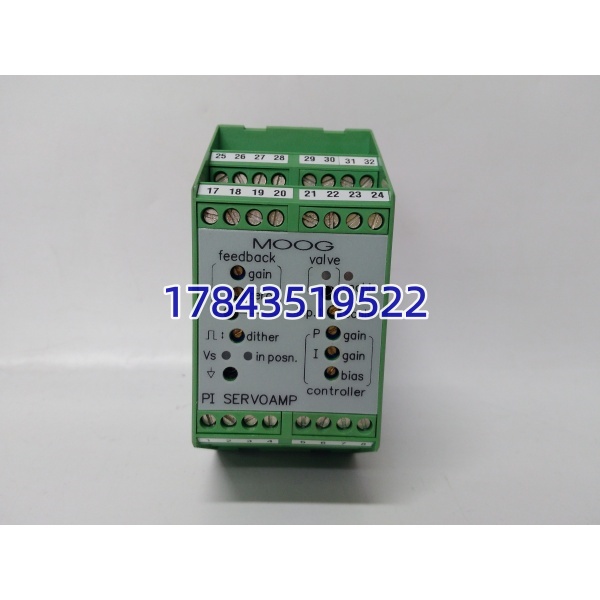

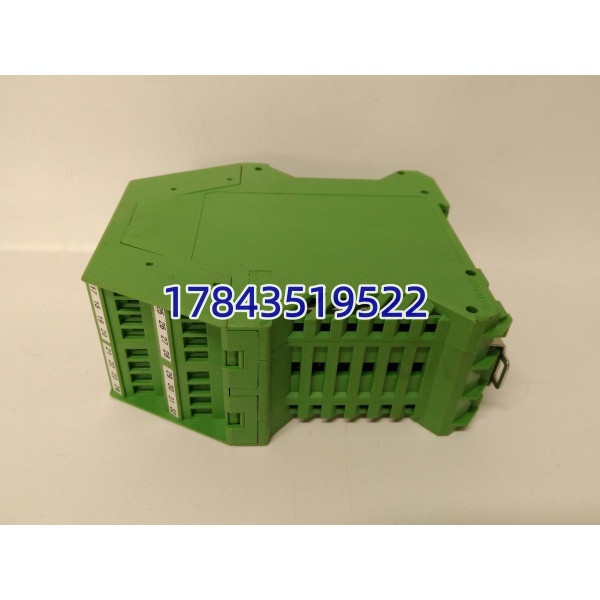

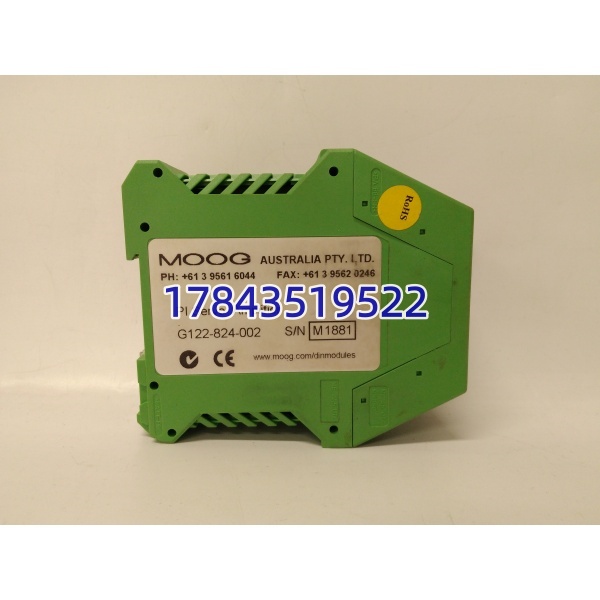

MOOG G122-824-002 电液伺服放大器
应用场景与行业案例
痛点切入
搞液压闭环最怕的就是“稳”不下来。比如轧钢机，压力稍微波动一下，板厚就超差了。这块卡子的核心价值就在于那个 PI 运算，能把指令和反馈的误差慢慢“吃”掉，保证系统既快又稳。
典型场景
- 重型轧钢机：驱动大流量伺服阀，精确控制辊缝位置，保证板材厚度。
- 注塑成型机：控制射胶压力和速度，提升制品精度。
- 疲劳试验机：高频往复加载，考验卡子的动态响应能力。
真实案例
某钢厂轧线报“位置跟踪偏差大”，操作工以为是阀卡死了。去现场一看，新换的 G122-824-002 亮着红灯。一查参数，比例增益被误拨到了最大，系统处于临界震荡状态。把增益回调到正常值，重新做一下阶跃测试，曲线立马平滑了。很多时候，参数比硬件更容易出问题。
常见问题解答 (FAQ)
Q1：这卡子是通用的吗？
绝对不是。它是 MOOG 伺服阀的专用“伴侣”，输出电流和阀的线圈阻抗必须匹配。别把它当成普通的模拟量输出卡随便接负载。
Q2：坏了能直接换吗？
如果是同型号替换，机械和电气接线不用动，直接换上就行。但换完必须重新调增益（P 和 I 参数），否则系统可能会震荡或响应迟钝。
Q3：G122-829-001 能替它吗？
G122-829-001 是功能升级版，虽然逻辑一样，但引脚定义变了。想替用必须改接线，而且增益特性也不同，需要重新整定参数，不建议小白随意尝试。
Q4：怎么判断卡子的好坏？
上电后看指示灯状态，输入指令信号，用万用表量输出端的电流变化。如果输入在变，输出纹丝不动或者乱跳，大概率是内部电路挂了。
Q5：这卡子停产了吗？
属于老款经典件，原厂可能已经转为有限支持。现在市面上大多是 NOS（全新库存）或者拆机件，买的时候注意甄别成色。
