描述
产品详情

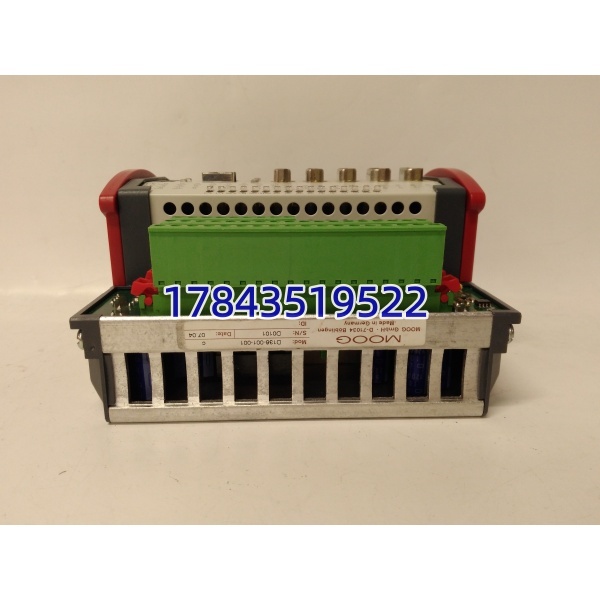

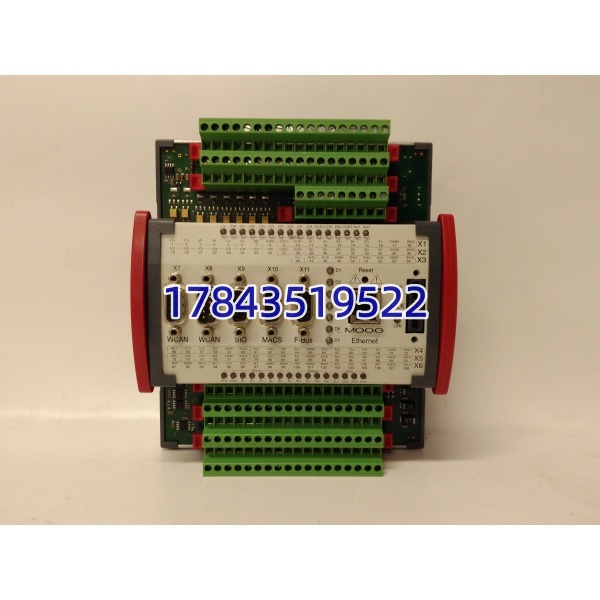

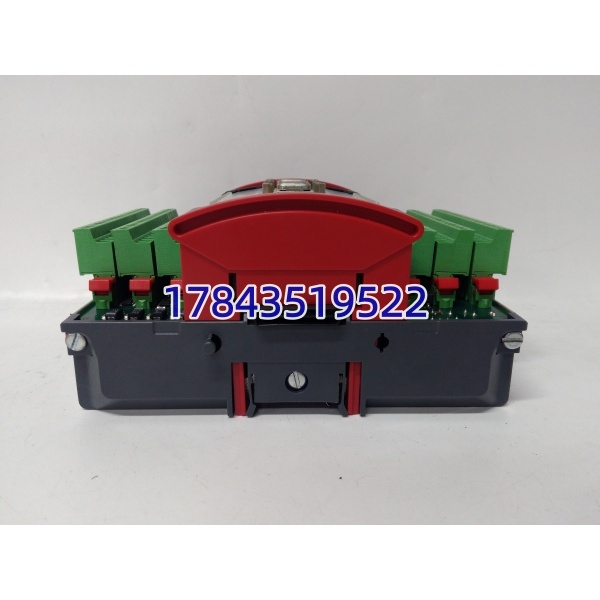

· 型号：D136-001-001
· 品牌：Moog
· 系列：M3000 系列 / MSC I 运动控制器
规格参数
- 处理器：40 MHz PowerPC（32 位 RISC，带浮点运算单元）
- 存储器：2 MB RAM + 4 MB Flash EEPROM（断电保持，无电池设计）
- 控制周期：最快 400 µs（依任务复杂度）
- 模拟输入：8 通道（16 位，可组态 ±10V / 4-20mA / ±10mA）
- 模拟输出：2 通道（16 位，±10V 或电流输出）
- 数字 I/O：8 通道（可组态输入或输出）
- 传感器接口：2 通道（支持增量编码器或 SSI 绝对值编码器）
- 通讯接口：2×CAN (WideCAN/LocalCAN) + 1×以太网 (10Base-T)
- 扩展能力：支持右侧扩展最多 7 个 M3000 系列 I/O 模块
- 供电：24 V DC（18–36 V DC 宽压输入）
- 功耗：待机约 0.5 A，满载约 2.0 A
- 安装方式：DIN 导轨安装（NS 35/7.5）
- 工作温度：5°C 至 55°C
- 防护等级：IP20
产品介绍
D136-001-001 是 Moog M3000 系列的经典”大脑”，本质是一台带高速运动控制功能的专用 PLC。它不像通用 PLC 那样只管逻辑，而是内置了针对液压和电气驱动的 PID 算法库，能直接搞定位置、速度和压力的闭环控制。在轧钢、注塑机等设备上，它通常负责接管最核心的”狠活”——比如 2 轴同步或高频响控制，而把外围逻辑留给上位机。
这板子是典型的”软硬一体”，硬件只是躯壳，灵魂在于 MACS 软件里的工程文件。采购时不仅要看板子型号，更要确认有没有原项目的源代码和 MACS 授权。二手件建议优先选带扩展总线（E-Bus）的版本，方便后期扩容。
应用场景与行业案例
这类控制器专治”通用 PLC 搞不定的复杂动作”。比如在铝箔轧机上，它能在几百微秒的周期内死死咬住辊缝压力，比毫秒级的普通 PLC 稳得多。
- 冶金轧制：AGC 厚度控制、活套张力调节，解决高速轧制时的滞后和震荡问题。
- 塑料机械：注塑机合模与注射阶段的速度/压力复合控制，提升制品良率。
- 材料试验：拉压试验机的力/位移闭环，确保疲劳测试波形不失真。
- 能源动力：汽轮机阀门位置控制，配合液压伺服阀做精细调节。
真实案例：某铝业冷轧机曾出现厚度波动，原系统用普通 PLC 跑液压闭环，响应跟不上轧速。后来换了这台 D136-001-001，把压力闭环下放给它跑，周期压到 500µs 以内，配合原有的 Moog 伺服阀，直接把厚度偏差降了一个数量级。
