描述
关键技术规格
| 参数项目 | 详细规格 |
|---|---|
| 完整型号 | D136‑002‑005，配套授权模块 D138‑002‑002 |
| 供电 | 24 VDC（18‑30 VDC 宽压） |
| 控制模式 | 位置闭环、速度闭环、力 / 压力闭环，适配电液伺服阀 |
| 模拟输入 | ±10V 差分给定，传感器反馈采集 |
| 模拟输出 | ±10V 伺服阀驱动输出 |
| 数字 IO | 多路 DI/DO，使能、故障、限位信号 |
| 通讯接口 | 以太网、RS232 调试口，支持 MACS 软件配置编程 |
| 授权方式 | D138‑002‑002 硬件密钥模块，不插入则控制器仅基础运行，高级运动功能锁定 |
| 工作温度 | 0 ℃ ~ +55 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 湿度 | 5‑95% RH，无凝露 |
| 安装形式 | DIN 导轨机架安装 |
| 认证 | CE |
| 编程软件 | MOOG MACS（遵循 IEC‑61131） |
产品深度介绍

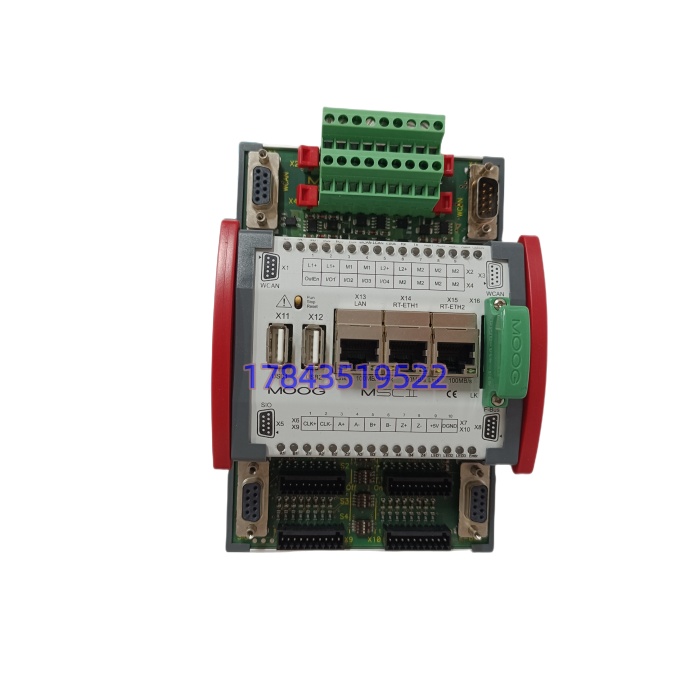

MOOG D136‑002‑005 是面向电液系统的老款多轴运动控制器，专门驱动穆格及第三方电液伺服阀，完成油缸位置、速度、压力闭环控制。D138‑002‑002 是专用硬件授权密钥模块，直接插在控制器本体插槽内；没有该密钥，控制器高级运动功能会被锁定，设备无法正常生产运行。
整套硬件大量服役在材料试验机、压铸设备、液压仿真台。硬件老化常见故障：控制器内部电源回路损坏、密钥模块金手指氧化识别失败。原厂已经停止供货，现场维修替换必须同时确认控制器本体和 D138‑002‑002 密钥的有效性，单独更换其中一件，有可能出现授权识别失败。
应用场景与行业案例
我在现场见过多次，运维人员只更换 D136‑002‑005 控制器本体，沿用旧的 D138‑002‑002 密钥模块，上电报授权无效，整机不能跑工艺曲线，整套设备停机。密钥模块存在绑定匹配逻辑，这一点很容易被忽略。
典型应用场景：
- 材料测试行业‑液压疲劳试验机，做拉伸、疲劳加载，需要复现高精度压力 / 位移波形。
- 压铸成型行业‑大型压铸机压射轴电液闭环控制，实现压射速度分段曲线。
- 仿真试验设备‑地震模拟台、部件加载试验台，多轴电液同步运动。
- 冶金设备‑液压伺服压下装置，油缸位置闭环控制。
案例：某材料实验室试验机抢修 2025 下半年，华东一家材料实验室的液压疲劳试验机，运行多年后出现控制器随机报授权失效，设备不能执行试验程序。 一开始工程师以为只是 D138‑002‑002 密钥模块接触不良，多次擦拭金手指，故障反复出现。拆开检查，密钥内部电路已经老化损坏。 原厂通知 D136 整套已经停产，订货周期超过 16 周，实验室的试样测试任务排期很紧。 采购找到我们整套备件（D136‑002‑005 本体 + ‑002‑002 密钥模块），我们完成完整上电授权测试后发出。 现场断电更换整套硬件，导入原有工程配置，密钥识别正常，试验机加载波形恢复，测试任务继续开展。实验室后续储备一套整机备件。
