产品详情

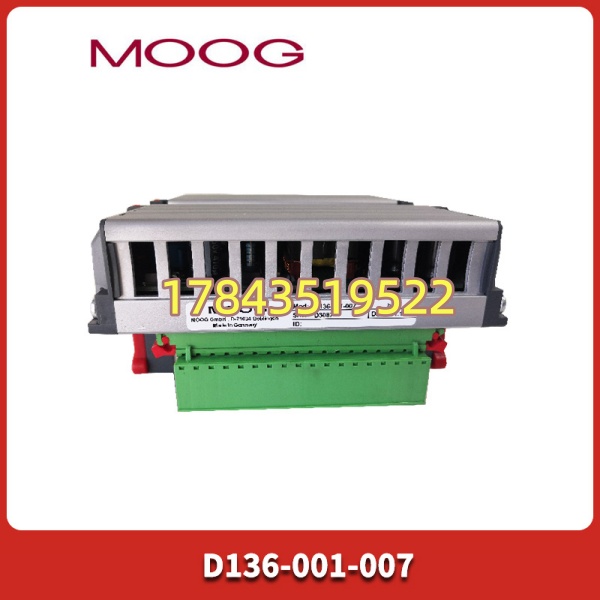

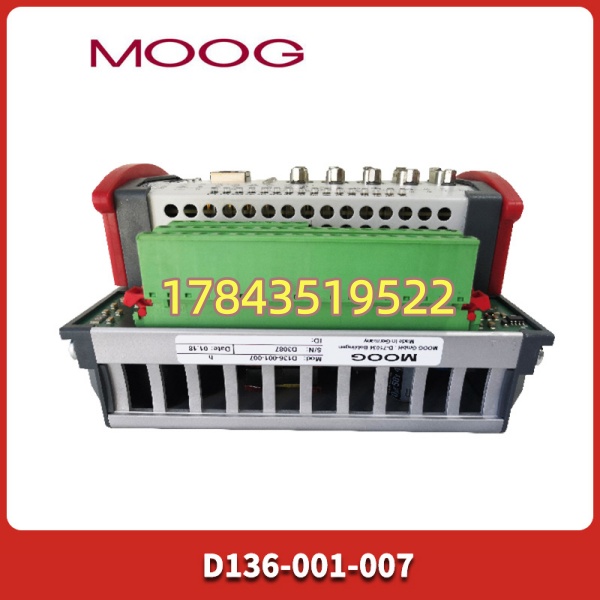

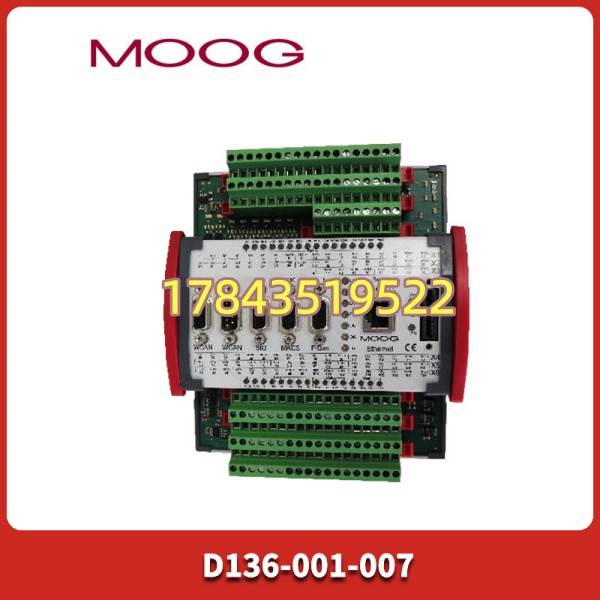

· 型号：D136-001-007
· 品牌：MOOG Inc.（穆格）
· 系列：Moog D136 / MSC I — Analog Servo Valve Amplifier Card
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | D136-001-007（D136 系列 MSC I 模拟伺服放大器插卡，部分文档标注为 D136-001-007-xx 变体） |
| 产品类型 | 插卡式电液伺服阀放大器模块（Servo Valve Driver Card），用于 Moog D136 机架或定制底盒 |
| 适用伺服阀 | Moog D633、D661、D760、D761、G631、G761 等带内置 LVDT 反馈的电液伺服阀 |
| 指令输入（Command） | ±10 VDC 模拟量（差分或单端，高阻抗输入，部分版支持 4–20mA 跳线选择） |
| 位置反馈输入 | 双通道 LVDT（Linear Variable Differential Transformer），激励频率 2.5 / 3.0 / 5.0 / 10 kHz 可选（板载跳线或电位器设定），激励电压 ±3～±7.5 VAC RMS |
| 阀驱动输出 | 电流型输出驱动伺服阀力矩马达线圈，连续 ±50～±80 mA，峰值可达 ±300 mA（依阀型号及跳线设定），死区/增益/颤振 Dither 板载可调 |
| 供电电源 | 通常由 机架供给 ±15 VDC（±5%，纹波 <100 mVpp）及 +5 V 逻辑电；独立安装版标称 +24 VDC 也可适配（以原柜接线图为准） |
| 调节元件 | 前面板/板载精密电位器：Null（零位偏移）、Gain（增益/量程）、Dither（颤振频率与幅值），现场无需软件即可整定 |
| 诊断与保护 | LVDT 断线检测、线圈开路/短路报警（前面板 LED + 干接点故障输出）、使能 Enable 控制、过流限制、电源反接保护 |
| 控制精度 | ±0.1% FS（满量程），滞环 ≤0.2% 额定电流，线性度 ≤0.5% FS（根据 Moog 放大器 datasheet） |
| 阶跃响应 | <1 ms（典型值，电流环带宽 ~2.5 kHz），满足汽轮机调门 DEH 动态要求 |
| 安装方式 | 插装于 Moog 机架槽位（Eurocard 形式）或 DIN 导轨面板安装（依外壳变体），防护等级 IP20 |
| 工作温湿度 | 工作 0℃～+60℃（工业级，部分资料宽温 -20～+70℃），存储 -40～+85℃，5–95% RH 非冷凝 |
| 安规/EMC | CE、UL/cULus 认可，符合 IEC 61000-6-2/6-4 工业 EMC 标准，三防涂层（Conformal Coat）处理抗潮湿腐蚀 |
| 状态指示 | 前面板 LED：PWR（电源）、EN（使能）、ERR/FLT（LVDT 断线或输出故障）、SIG（指令存在） |
| 兼容系统 | 可与 Siemens/ABB/GE DEH、Woodward 505/505E 等 DCS 模拟输出接口配合；接入 DEH 阀位指令回路时需注意 DCS AO 输出极性匹配 ±10V |
产品介绍
在某 300MW 机组 DEH 改造现场遇到过老式 机架里这块卡——它夹在上位 DEH（发 ±10V 阀位指令）和 Moog G761 伺服阀之间，负责把微弱电压指令放大成驱动力矩马达的电流，同时实时比对 LVDT 阀芯位置做闭环修正。和后来数字式智能伺服卡不同，-001-007 是纯模拟路径：调零（Null）、增益（Gain）、颤振（Dither）全靠三个精密电位器现场拧，没有固件版本冲突，也没有通信超时引发误动——这种确定性对汽轮机调门这种安全关键回路反而是优点。
严格来说它只在 机架或原厂指定底盒上工作（靠机架供 ±15V 及背板总线取使能信号），单独拿裸板没法直接接 24V 端子供电——换件前一定确认贵司是原装 机架插卡还是第三方改装的独立放大器盒体，二者接线定义不同。Moog 对该系列已不做新项目推荐（转向数字 D660/D680 集成驱动），但全球存量 DEH 系统巨大，市面靠 NOS 和拆机件流通，属于典型的”进入 EOL 过渡期、建议按 Last-time-buy 思路囤关键备件”。
应用场景与库存策略
电液伺服卡一旦失效，最直接的表现是调门不动或阀位反馈跳变——轻则 DEH 切手动带负荷受限，重则 OPC/AST 动作跳机。而 Moog 系列插卡停产多年，找一块匹配后缀的 -001-007 常需等二手回流（3～8 周），单台 300MW 机组非计划停机损失远超卡的采购价数十倍。
- — 调门/补汽门位置闭环控制，无可替代 → 建议按 A 类关键备件，单机组每型阀控卡至少备 1 件冷备（建议未开箱封存，分柜存放防同批老化）
- — 非保护回路但仍影响产品质量 → 可纳入 B 类，同产线共享池备 ≥1 件
- 改造项目（DCS 换新但保留 Moog 伺服阀） — 确认 -001-007 是否仍兼容新 DCS AO 模块（±10V 极性/负载能力），不匹配时需同步评估换数字驱动卡 → 立项时一并做 Last-time-buy
- 多台同型机组 — 建议建池化备件库（N+1 原则），每年大修做上电自检 + LVDT 模拟回路校验，确认电位器未氧化漂移
真实案例：
西南某 330MW 燃煤电厂 #1 机 DEH 柜，夜班负荷变动时报”GV1 LVDT Signal Lost—Amplifier Fault”，调门动限负荷。拆出 发现板面 Null 电位器碳膜氧化接触不良（运行 14 年），轻敲后暂恢复但隐患明显。库房无冷备件，联系三家渠道商——两家无货，一家报拆机件价格超新品 2.8 倍且交期 12 天。最终趁周末临停更换拆机件恢复。事后该厂把 全系列卡升 A 类，按”每台机 GV×2 + IV×2 共 4 种阀控卡，每种备 1 件”入库新封存件，并建立电位器阻值年检记录——同期把两台 GV 伺服阀也做了 LVDT 阻值基线建档。
常见问题解答 (FAQ)
A：Moog 已将研发重心转向数字式智能伺服（D660/D系列集成驱动）， 属成熟 EOL 过渡产品，原厂新造基本绝迹，市面为 NOS（未使用库存）和测试翻新拆机件。采购 清晰标签确认 完整型号（注意后缀差异）及日期码 ② 卖家提供 ±10V 指令跟踪测试 + LVDT 断线报警注入记录 + 输出电流标定曲线 ③ 12 个月保固。关键机组建议按剩余服役年限做 Last-time-buy，勿零库存。
A：适配带 LVDT 反馈的 Moog 伺服阀（D633/D661/D761/G761 等），输出电流范围依跳线设定须匹配阀线圈额定电流（常见 ±40mA 或 ±200mA 级）。不同后缀 -001-00x 通常涉及固件/跳线默认配置（如是否含颤振、LVDT 激励频率默认值、单/双线圈模式），；迫不得已换近似版须核对阀线圈参数并重调 Gain/Null/Dither，严格按 Moog Instruction Manual操作。
Q3：新项目能用吗？有没有替代升级方案？
A：Moog 不推荐用于新设计（New Design Not Recommended），新项目可选 Moog D660 系列带现场总线（Profibus-DP / EtherCAT / CANopen）的数字伺服驱动或直接用阀体集成电子（Integrated Electronics，IEPE 型）。存量系统保留此卡做备件即可，不建议主动升级——改数字驱动往往连带变更 DCS 组态、电缆及 LVDT 接线，ROI 未必划算除非整机 DCS 改造。
Q4：DEH 柜更换此卡后要注意什么调试步骤？
A：更换后先不接阀：① 上电查 PWR/EN LED 正常 ② 用信号发生器给 ±10V 指令观察输出电流指示（或测试点 TP 电压）确认增益方向正确 ③ 接入 LVDT 反馈线做模拟闭环，调 Null 使零指令时输出≈0mA ④ 投运前在 DEH 画面上做阀位指令-反馈闭环试验（小行程阶跃），确认无振荡、极性和 LVDT 标定值与上次大修记录一致再投入自动。
Q5：如何鉴别翻新件质量和真伪？
A：看 PCB 日期码、三防涂层均匀度（原厂呈琥珀半透明）、电位器无氧化痕迹、Moog 原厂条形码可读。要求卖家提供：上电 PWR 指示正常 + ±10V→输出电流线性度测试截图 + LVDT 断线报警触发记录。关键 DEH 回路拒收无测试报告的裸拆机件，有条件的话到货后上模拟台做 2 小时带载温升检查。
