产品详情

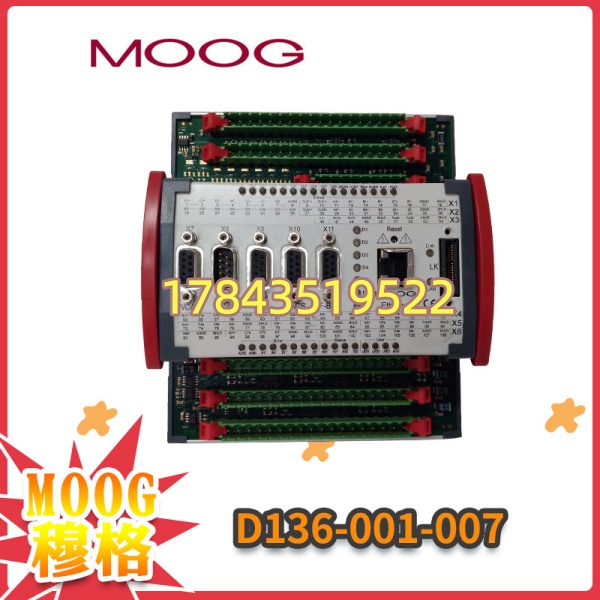

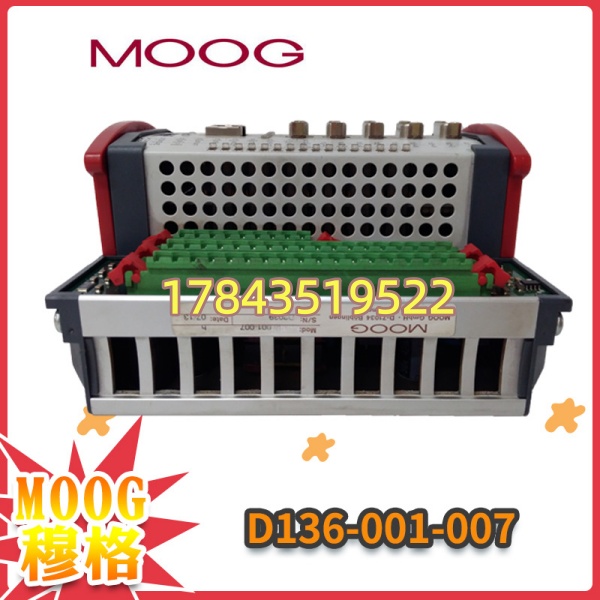

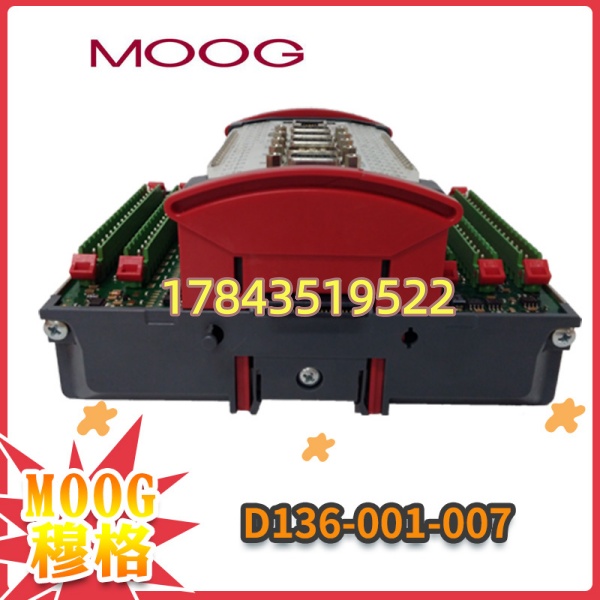

· 型号：D136-001-007
· 品牌：Moog Inc.（穆格）
· 系列：D136 MSC I 双轴数字运动控制器
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 双轴数字运动控制器（MSC I Series），可编程闭环控制 |
| 型号 | D136-001-007 |
| CPU | 32-bit PowerPC RISC / 40MHz微处理器，带浮点单元 |
| 存储器 | 4MB Flash EEPROM（数据保持≥10年），512KB～4MB RAM（来源各批次略有差异，请以原厂手册为准） |
| 最小任务周期 | 400 μs（高速闭环控制） |
| 控制轴数 | 2轴独立闭环，支持位置/速度/力控制模式 |
| 模拟输入(AI) | 8通道，±10V或4–20mA，12～16位分辨率，100kΩ输入阻抗 |
| 模拟输出(AO) | 2～4通道，±10V，12～16位分辨率，最大输出5mA |
| 数字I/O | 8～16路，24V DC，可配置为输入或输出（源/漏型） |
| 反馈接口 | 增量编码器（≤1MHz）、SSI、Resolver、LVDT（通过扩展或接口板） |
| 通信接口 | 标配：2×CAN/CANopen、2×RS-232、10BaseT Ethernet；可选Profibus-DP从站 |
| 扩展总线 | Moog E-bus，可接QAIO-001/RDIO-001等扩展模块 |
| 供电电压 | 24 V DC（典型范围 18–26.4 V DC，推荐21.6–26.4V），功耗≈15W |
| 编程环境 | MACS（Moog Axis Control Software），符合 IEC 61131-3（LD/ST/FBD/IL/SFC） |
| 安装方式 | DIN导轨（EN 50022 / NS 35），宽度约17.5mm（紧凑型壳体）或配套机架 |
| 防护等级 | IP20（控制柜内安装） |
| 工作温度 | -25℃～+70℃（部分资料标0～60℃，现场建议按-20～60℃保守选型） |
| 认证 | CE、UL 508、RoHS |
| MTBF | ≈350,000 h（per IEC 61709） |
产品介绍
现场实测发现，不少老产线还在用早期模拟放大卡带Moog D633/D634伺服阀——一遇到高频响同步压机和飞剪就会暴露出响应迟滞、无故障自诊断的短板。D136-001-007正是Moog为替代这类纯模拟方案推出来的第一代可编程双轴数字运动控制器（MSC I），把PowerPC处理器、MACS运行时和E-bus扩展塞进一个DIN导轨模块里，既能跑位置/速度/力三闭环，又保留了对±10V模拟I/O和LVDT反馈的兼容。（严格来说，它只在固件v3.2以上完整支持SSI绝对值编码器，早期固件需查版本。）
从备件经理角度看，它的核心价值不在新项目（MSC III才是新推），而在延续旧系统的TCO——不用改上位机通信架构（CANopen/Profibus还在），不用重布阀组接线，直接把模拟放大卡换成它就能获得在线诊断、参数备份和更稳的动态响应。MSC I系列虽已停产，但因D136-001-008（8MB Flash版）固件向下兼容同系列轴程序，它至今仍是老线”延寿改造”和冷备件战略囤货的对象。
应用场景与库存策略
液压伺服阀驱动的产线最怕什么？不是慢，是突然失控导致跳机——尤其汽轮机调门、大型轧机AGC压下、注塑机锁模，一旦D136挂掉且库房无备件，等原厂交期（现在基本是N/A，只能走二手/翻新渠道）意味着全线停摆，每小时损失五位数起。
- 火电/燃机 汽轮机调门电液控制系统（DEH）——驱动Moog D633/D634伺服阀参与一次调频，非它不可（原厂匹配MACS参数）；建议由电厂备1件密封原包冷备件（Buffer Stock），放恒温柜，每2年做一次上电抽检。
- 冶金 热连轧AGC液压压下/弯辊控制——双轴同步要求400μs周期；建议产线关键机架旁由供应商代管或自留1件，配合-001-008做交叉验证备份。
- 塑料/橡胶 大型二板注塑机锁模力闭环——对LVDT反馈敏感；建议按ABC分类划为A类关键件，最低安全库存SS=1，ROP触发即启动二手市场寻源（新件已停售）。
- 航空/汽车测试 六自由度运动平台/作动器测试台——多轴协调；如预算允许，建议额外购1件-001-008做向上兼容热备（程序可移植）。
真实案例：南方某自备电厂#3机组DEH系统一块-001-007在春检中发现通讯口异常但暂未完全死机，当时库房无备件、原厂已EOL无法订新。紧急联系三家渠道商翻库存才找到一块翻新测好件，顺丰加急隔天到——代价是多付约3倍溢价外加机组降负荷运行8小时。事后该厂把系列列入A类停产预警清单，批准Last-time-buy两件全新拆机件入库冷藏。教训很朴素：关键停机件别赌”不会坏”，停产件要提前算LTB窗口。
常见问题解答 (FAQ)
Q1：现在还有全新原装库存吗？正常交期是多少？
A1：MSC I系列-001-007原厂已于早年限入EOL（End of Life），Moog官方2021年宣布MSC II/III换代，MSC I新件基本断供。正规全新原包极少见，市场上流通多为全新拆机（New Surplus）或翻新品。交期如走原厂=N/A，二手渠道通常3～15个工作日。采购务必索要序列号照片和MACS可读测试报告。
Q2：停产了还要不要Last-time-buy（最后采购）？买几件？
A2：如果你的产线依赖它且暂无整体DCS升级计划——必须LTB。建议按设备台数×运行年限剩余风险计算，一般单机配1件冷备，多机组共享备件池可按N+1原则。留意-001-008（8MB Flash）固件向下兼容，可少量购入作为向上兼容热备分散风险。
Q3：D136-001-008能直接替换D136-001-007吗？程序要改吗？
A3：硬件接口与MACS工程文件基本通用，-001-008是扩内存版（8MB Flash vs 4MB），同系列轴控制程序通常可直接下载运行不需重写（严格来说需核对固件版本与E-bus扩展模块兼容性，建议先离线校验工程再上线）。这是目前最现实的向后兼容替换路径。
Q4：成色和防伪怎么把关？翻新品敢上关键机组吗？
A4：要求供应商提供：①前后面板、条码序列号实拍；②MACS联机读取固件版本及RAM/Flash自检通过截图；③外观无腐蚀氧化、电解电容无鼓包。翻新品经全面老化测试（高温+带载）可在非首台首线试用，关键机组冷备建议优先找拆机原包未上电件，到货做上电初检后封存。
