描述
产品详情

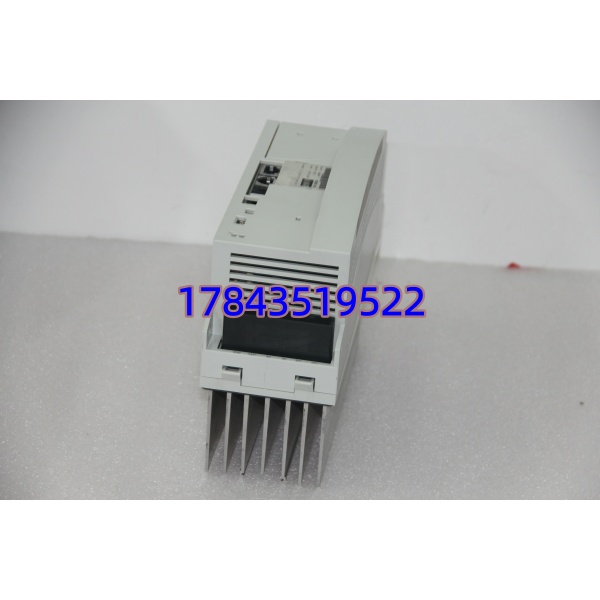

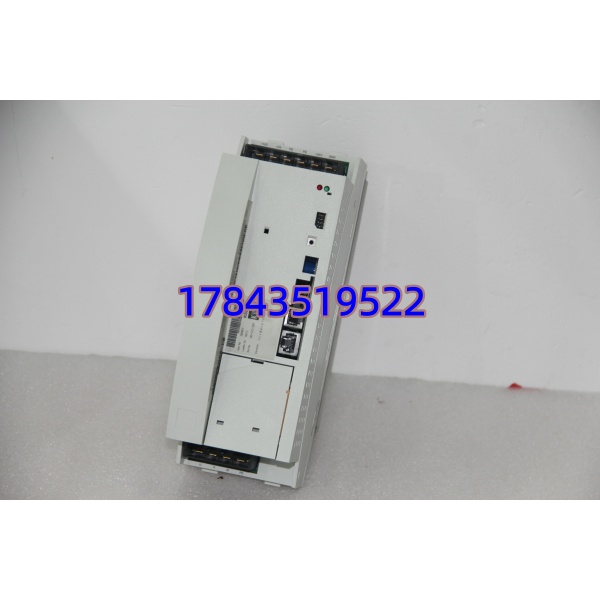

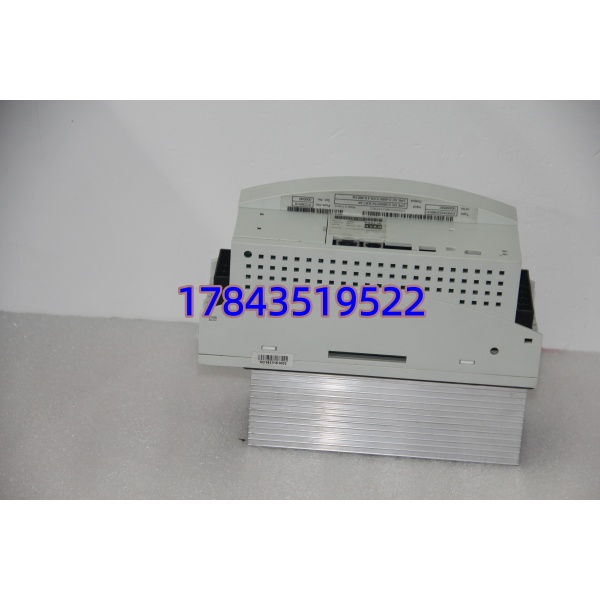

· 型号：KSD1-16（部件号参考 00-122-285 / 122285，以铭牌为准）
· 品牌：KUKA（库卡机器人 GmbH，德国）
· 系列：KSD1 系列 — KRC2 / KRC2 ed05 机器人控制系统伺服驱动模块
规格参数
- 制造商：KUKA Roboter GmbH
- 产品类型：单轴数字交流伺服驱动器放大器（Servo Drive Amplifier）
- 适用控制系统：KUKA KRC2、KRC2 ed05（早期 KRC3 少数配置也用，需核对）
- 额定连续输出电流：16 A RMS
- 峰值输出电流：约 32 A（短时，依负载周期）
- DC Link 输入：由 KPS 电源模块提供，典型 560 VDC（整流自 3×400V AC 输入）
- 控制电源输入：24 VDC ±10%（来自控制柜 24V 电源）
- 适配电机：KUKA 1FK/1FT/1PH 系列伺服电机（需与电机型号及编码器类型匹配参数文件）
- 控制模式：位置控制 / 速度控制 / 转矩控制（由上层控制器配置）
- 通讯接口：通过 KUKA 内部系统总线（SIB/Backplane Bus）与控制器通讯，非标准现场总线
- 安全功能：内置过流、过压、欠压、过热、编码器断线检测；支持安全转矩关断（STO，依版本）
- 冷却方式：强制风冷（自带风扇或柜内风道，必须保证散热风道畅通）
- 安装方式：垂直安装于 KUKA 标准驱动架（Drive Rack），螺钉固定，背板直流母线及控制总线插接
- 前面板指示：Ready / Fault / Enable LED
- 工作温度：0～+45℃（推荐），最高 +55℃ 需降额，以手册为准
- 存储温度：-20～+70℃
- 湿度：5%～95% RH，非冷凝
- 防护等级：IP20（柜内安装）
- 尺寸（约）：100(W)×300(H)×230(D) mm（与 KSD1-08/KSD1-48 同外形）
- 重量：约 4.5～5.5 kg
- 认证：CE / UL / CSA（依具体版本）
产品介绍
KSD1-16 是库卡 KRC2 时代机器人电控柜里最典型的单轴伺服驱动模块，负责把控制器算好的运动指令变成实际驱动电机的三相正弦波电流。它挂在 KPS（电源模块）的直流母线上取能，控制侧走 24VDC 和 KUKA 专有内部总线。一台六轴机器人柜子里通常配 6 块 KSD 模块（常见组合如 KSD1-48×1～2 + KSD1-16×若干 + KSD1-08×若干），分别对应大轴和小轴。
坦白讲，这卡除了老化炸 IGBT 或风扇堵转报过温，最常见的故障是直流母线电容老化鼓包导致偶发过压/欠压报警。我在现场遇到过一台 KR 150 焊接机器人，第三轴 KSD1-16 随机报”Drive Fault 2000+”，清不掉，量母线电压正常——拆下发现电解电容顶部微鼓，换新模块后彻底消失。老 KRC2 柜建议五年做一次驱动模块电容健康检查，别等停机再找备件。
应用场景与行业案例
痛点切入
凌晨一点，汽车焊装线 KR 210 第六轴突然报驱动器故障，机器人锁死，整条主线停。备件库房有 KSD1-16，断电拆盖板、拔总线插头和功率端子、换上新模块、上电自动加载轴参数——八分钟恢复。这种事在老 产线上每年都能碰上几回，没冷备件就是等一天快递。
典型场景
- 汽车制造焊装/涂胶线：KUKA KR 系列六轴机器人各关节轴驱动，KSD1-16 通常用于中小负载轴或外部行走轴
- 一般工业搬运/码垛：负载适中机器人的辅助轴（变位机、行走导轨）驱动
- 机床上下料：KUKA 机器人配合加工中心，小轴驱动要求响应快、定位准
- 老线延寿改造： 系统原装 KSD 模块损坏，找同版本 直接替换不断线不断程序
真实案例
南方某汽车零部件厂， 柜内 （驱动 J4 轴）风扇轴承卡死，模块过热保护频繁触发，夜班操作工每两小时重启一次”赌运气”。库存申领一块拆机测好件换上，风扇噪音立马正常，产线再没跳过。老师傅说：”这风扇一响就不对劲，早该换，比等模块炸强。”
常见问题解答 (FAQ)
- 不支持。必须在断电、确认直流母线放电完毕后更换。带电插拔极易打火烧蚀背板插座或炸 IGBT。换完上电后控制器自动读取轴参数（存于硬盘），不需重新下装，但建议做一次轴零点校验确认。
- 和 KSD1-08 / KSD1-48 能混用或替用吗？
不能简单互换。型号数字代表额定电流等级（08A/16A/48A），必须匹配该轴伺服电机额定电流。用小电流模块驱大电机→过流炸机；用大电流模块驱小电机→参数不匹配报配置错误。同系列不同电流等级物理尺寸兼容，但软件需对应轴配置。
- 换新模块需要重新做零点标定吗？
通常不需要。零点数据存在机器人硬盘/软盘，KSD 模块本身不存零点。但若更换后出现轴方向反或跟随误差大，先查电机型号参数文件（MADA）是否自动加载正确，必要时重新激活轴参数。
- 模块报”DC Link Undervoltage”先查什么？
先查 KPS 电源模块是否正常、直流母线插头是否紧固、柜内主空开三相电压是否到位。 自身故障导致母线欠压较少，多是上游 KPS 或进线问题，别急着判模块死刑。
- 二手/拆机件怎么鉴别？
看内部电解电容无鼓包漏液、风扇叶片无裂纹且能自由转动、功率端子插针无烧蚀发黑。上柜前让卖家做 KUKA 自检或带假负载试机。铭牌部件号（如 00-122-285）与现场应完全一致，注意版本后缀差异可能影响固件兼容。
- 停产了有无替代？
部分版本施耐德（收购 KUKA 部分业务前已停产）渠道难寻，可用同型号拆机测好件或 NOS。 系统不建议强行改 KRC4 驱动，跨代不兼容。实在找不到原型号可考虑第三方工控备件商翻新版，但务必确认带出厂测试报告。
