产品详情
· 型号：3L046-5 KPC CG
· 品牌：KUKA（Compact Generation 线；CAUTION 贴牌版另计）
· 系列：KUKA KPC CG（紧凑型定位控制器）
技术参数

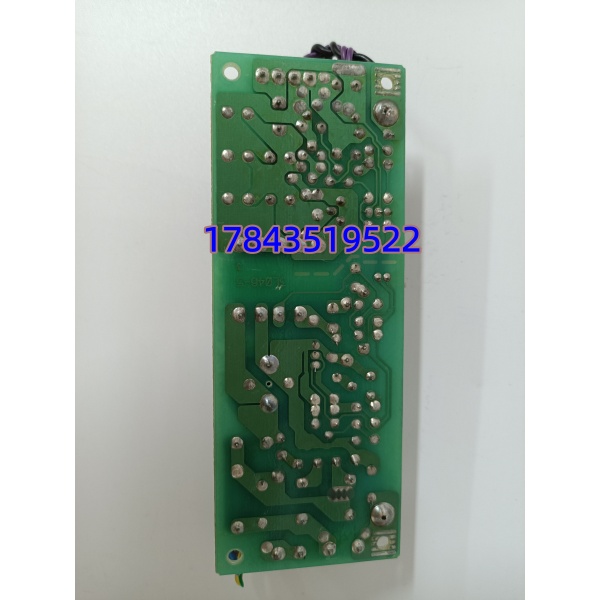

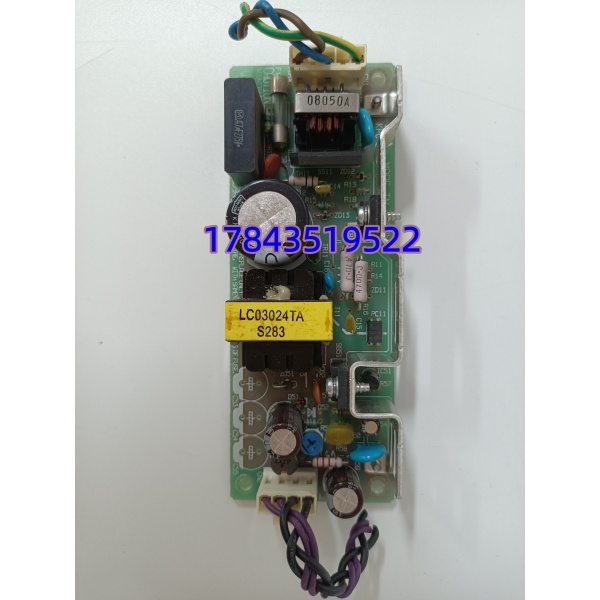

- 产品身份: KPC CG 控制柜内的 24 VDC 逻辑电源模块（部分批次兼做 I/O 前端接口板），插在 KPC CG 机箱指定槽，不替代 KRC4 的计算机模块
- 输入: 100–240 VAC（典型 230 VAC ±10%），50/60 Hz
- 输出: 24 VDC 稳流，典型负载供 PLC 逻辑+I/O 卡+安全继电器+示教器逻辑电（伺服功率电由另路 400 VAC 直供驱动）
- 输出功率: 依 KPC CG 站规模，常见 10 A 级（240 W）或 20 A 级（480 W）两档，以白标签为准
- 纹波: ≤50 mV pk-pk（伺服使能时逻辑电不能抖，否则 KPC CG 会报 24 V 欠压黄警）
- 保护: 输入过压/输出过流/过温关断，恢复自启动
- 安装: KPC CG 机箱内部 DIN 导轨或螺装，前脸不外露，换件需开柜门断 230 VAC 进线
- 指示: 绿 LED = 24 V OK；红 LED = 故障锁死需复位
- 通信: 本身无总线，24 V 出来供 KPC CG 内部背板给 X2 口 EtherNet/IP、X13 安全口供电
- 机械: 约 120×80×30 mm 级（渠道页有写 100×50×25 是把 CAUTION 电阻版混进来了），约 200–300 g
- 环境: 工作 0~+60 °C（KUKA 官方控制柜风道值），存储 -25~+70 °C，5%–95% RH 非凝露
- 认证: CE / UL 508 / 符合 EN 60204 机床电气安全
- 状态: KPC CG 随 KR AGILUS 一代已逐步让位到新 compact 控制器，但备件仍在库
产品介绍
机器人工作站半夜跳”KPC CG 24 V 欠压”，整机安全停止——查下来往往不是 KRC 计算机坏，是 3L046-5 这块逻辑电源风扇堵灰、电容鼓包、24 V 掉到 22.8 V 触发阈值。它在 KUKA 紧凑站里的位置很单纯但致命：伺服驱动吃 400 VAC 动力电不归它管，它只把 230 VAC 转成干净 24 VDC 喂给 KPC CG 里的 PLC 逻辑、X2 通信、安全继电器线圈、示教器背光。逻辑电一抖，EtherNet/IP 握手掉链，PLC 扫描停，机器人进保护态。某汽配厂 KR AGILUS 焊装线曾经为省一块电源不备，停机 4 小时等快递，工时损失够买 30 块。
采购侧讲，这型号最大坑是身份混淆：KUKA 原厂 3L046-5 KPC CG 是电源/接口模块，白标签印 KUKA logo + 3L046-5 + KPC CG；渠道商拿”CAUTION 3L046-5 KPC CG”精密电阻模块（5 Ω、±0.5%、DIP 封装）当同型号报你，价格差十倍且完全不通电。询价时必须让供应商拍带 KUKA 钢印的侧面标签特写，只发”3L046-5 KPC CG”文字订单的，到货开箱大概率翻车。2026 年国内现货：KUKA 原厂 New Surplus ¥3,200–¥5,800/块（视 10 A 还是 20 A 档），拆机良品 ¥1,800–¥2,800，CAUTION 电阻版 ¥80–¥150 但根本不是机器人件。领导批价卡 ≤¥5,500/块含税运、带 KUKA 标签特写+24 V 带载测试视频+12 个月质保。
