描述
产品详情

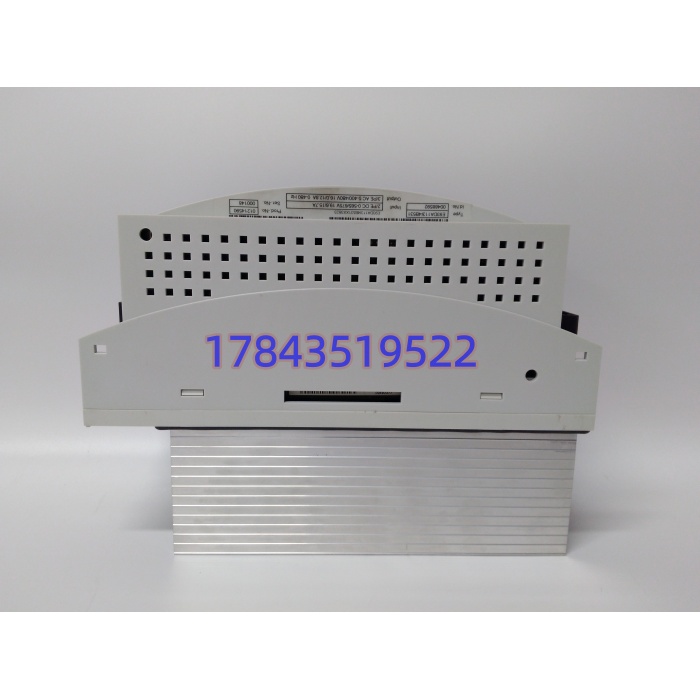

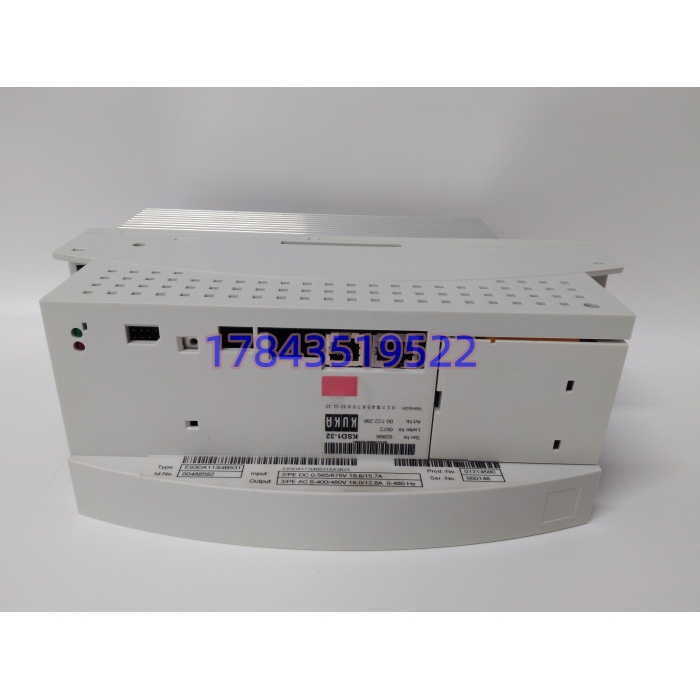

· 型号：KSD1-32
· 品牌：KUKA（德国库卡）
· 系列：KRC2 控制系统 / KSD1 驱动家族（BG1）
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 输入电压 | DC 0-565/675 V（来自 KRC2 整流单元） | 即 2 相直流母线 |
| 输入电流 | 15.7 / 19.6 A | — |
| 输出电压 | 3 相 0-400/480 VAC | U/V/W + PE |
| 输出电流 | 额定 12.8-16.0A，最大 32A | 峰值过载能力约 150%/60s |
| 输出频率 | 0-480 Hz | 对应电机最高转速 |
| 功率等级 | 5.5 kVA | BG1 紧凑规格 |
| 控制接口 | DSE-IBS（Interbus 从站） | 与 KRC2 控制器实时通信 |
| 反馈接口 | 旋转变压器（Resolver） | KSD1 时代主流，非 EnDat |
| 功率器件 | 英飞凌 FS450R12KE3 IGBT 模块 | 开关频率 16kHz |
| 保护功能 | 过流、过压、过热、电机电流监控、短路 | LED 显示运行/故障 |
| 冷却方式 | 强制风冷（内置轴流风扇） | 风扇为寿命短板 |
| 安装方式 | 插 KRC2 驱动柜驱动链路（导轨+背板） | 非独立 DIN 导轨 |
| 尺寸（约） | 88×240×180 mm（BG1 规格） | 单模块约 4-5kg |
| 工作温度 | 0 ~ +55℃（柜内） | 建议 0-45℃ 长寿命运行 |
| 认证 | CE / cULus | 随整机 SIL2/PLe |
| 生命周期 | 已停产（Discontinued） | 仅作存量备件 |
产品介绍
机器人备件采购里最纠结的一类，就是这种”原厂已停产、产线还得再跑五年”的驱动模块。KSD1-32 就是典型——它是库卡 KRC2 时代（2000s-2010s）的主力 32A 伺服驱动，专喂 KR30、KR60、KR100、KR120 这些焊装和压铸线上的大负载机型 。它的定位很单纯：插在 KRC2 驱动柜的驱动链路里，通过 DSE-IBS（Interbus）和控制器实时交换电流环/位置环数据，输出 0-480V 三相正弦波给伺服电机。现场实测某汽车焊装车间的 KR60，连续两班倒跑了 11 年，唯一换过的就是驱动柜里的散热风扇——这卡的可靠性本身没问题，先挂掉的基本都是风扇轴承。
从商务角度算账，这块模块的商业价值不在性能参数，而在停机成本。一台 KR60 焊装机器人停 1 小时，整条车身线跟着停，损失按千元/分钟计。KSD1-32 原厂停产后的市场价已经炒到新机时代的 2-3 倍，但比起停机损失仍是划算的。严格来说，它——KRC4/KRC5 换了驱动总线架构，物理接口和控制协议都不兼容，别指望”升级上去” 。如果整条产线在规划换代，正确做法是把 整柜作为备件池维护，同时启动 KRC5 迁移预算，而不是单买一块卡续命。
替换与升级建议
| 替代型号 | 兼容性级别 | 差异与工作量 |
|---|---|---|
| KSD1-32（同型号备件） | ✅ 直接替换 | 同型号热备更换，参数从 控制器自动下发，断电插拔即可 |
| KSD1-16（升 -32） | ✅ 直接替换（电流升级） | 如果你的轴实际负载 ≤8A 而原配是 32A，可反向换小；但 16→32 升级需确认整流单元容量有余量 |
| | ⚠️ 需改配置 | 同系列更高电流档，物理插槽兼容但尺寸更大（BG1 大规格），需确认驱动柜空间与整流单元容量 |
| KSD2-32（KRC4 时代） | ❌ 系统不兼容 | KSD2 是 KRC4 驱动，总线与固件架构不同，不能插入 柜，也不能被 控制器识别 |
| 第三方维修翻新件 | ⚠️ 风险自担 | 市面大量”维修测试版”，IGBT 和电解电容寿命不可控，质保通常仅 3-6 个月 |
备件策略：-32 已停产，授权渠道（库卡柔性/瑞松/克来机电等）偶有库存翻新件，溢价明显。建议按”装机数×1.5″备冷备，并提前囤 2-3 个同规格散热风扇（10 年以上机龄风扇轴承卡死高发）。
