描述

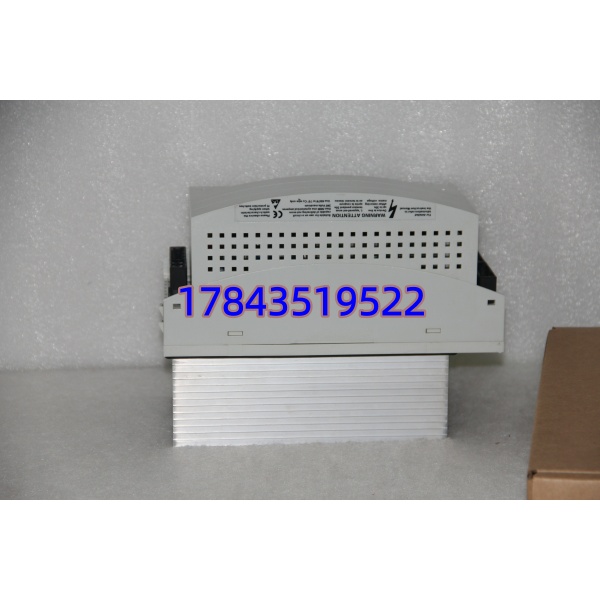

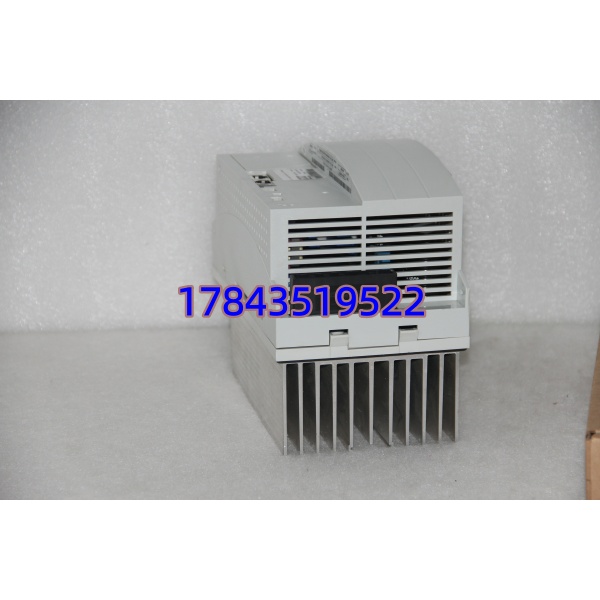

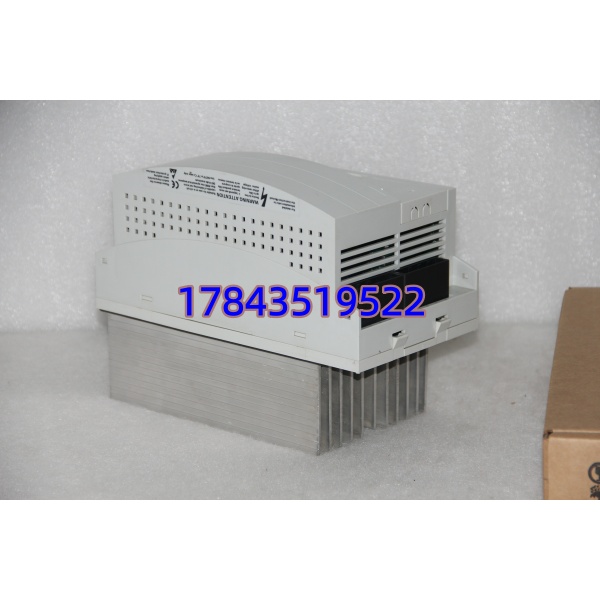

产品详情
· 型号：KSD1-48
· 品牌：KUKA（KUKA Roboter GmbH，现 part of Midea/ABB joint ecosystem — 市场仍称 KUKA 原厂件）
· 系列：KSD1 Series Servo Drive Module — Size 2 (BG2)，适配 KRC2 / KRC2 ed05 控制柜，部分 KRC4 compact 经确认可用
规格参数
- 产品型号：KSD1-48（KSD1-xx 系列，”48″指峰值输出电流 48A）
- 模块类型：数字式交流伺服驱动放大器（Single Axis Servo Amplifier）
- 适配控制器：KUKA KRC2、KRC2 ed05、KR C2 SR、部分 KR C4 compact（需核对 Firmware 及 KPP/KSP 架构差异——标准 KRC4 用 KSP 而非 KSD，不可混用）
- DC 母线输入：DC 0–565V / 675V（由柜内 KPS-600/KPS-27 提供）
- DC 母线输入电流：约 20.9A / 16.8A（依负载及版本）
- 三相输出（至电机）：AC 0–400V / 480V，0–480Hz
- 额定输出电流（连续）：约 13.6A / 17.0A RMS（依具体 Rev，需核对铭牌）
- 峰值输出电流：48A（短时加速/制动，典型 <1s）
- 编码器/反馈接口：支持 Resolver、EnDat、Hiperface（依 KRC 版本及 Option 文件）
- 背板通信：Interbus-S / KUKA 内部 System Bus（与 MFC 板通信）
- 保护功能：过流、过压、欠压、IGBT 短路、散热器过热、电机接地故障、直流母线监控
- 冷却方式：内置轴流风扇强制风冷（Size 2 模块，风扇寿命约 3–5 年需定期更换）
- 工作温度：0℃～+55℃（全负载），存储 -20℃～+70℃
- 尺寸（约）：132 × 240 × 180 mm（W×H×D），安装于 KUKA 标准驱动柜导轨/背板
- 重量：约 3.3–5.5 kg（依 Rev 及风扇罩）
- 认证：CE / UL / cUL（依具体生产批次）
产品介绍
KSD1-48 是 KUKA KRC2 时代主力的大功率单轴伺服驱动模块，挂在 KPS 直流母线上，专门驱动机器人 A1–A6 中大负载轴或外部轴（External Axis）。48A 峰值对应 KR 16～KR 60 级别机器人的腰/大臂轴，小轴通常用 KSD1-08/16/32。模块内置矢量控制与能量回馈四象限运行，刹车能量经母线回馈给 KPS 或制动电阻。
坦白讲，-系列随 KRC2 停产已进入 MRO 阶段。最大坑是：——只有 early KRC4 compact 或 Retrofit →KRC4 特殊方案才可能兼容，必须核对您控制柜类型。另外 -48 风扇是耗材，二手件到手先查风扇转不转、风道灰多不多，我遇过风扇停转导致夏天频繁报 F0022（驱动器过热）。
应用场景与行业案例
机器人产线最怕某轴伺服放大器炸机——整台机械手趴窝，停线代价每小时几千到几万。-48 模块化设计的好处是单轴坏只换这块，不用动其他轴模块和控制器，备份好 $ROBROOT/Machine.dat 里的轴参数就行。
典型场景：
- 汽车焊接/搬运 — KR 30/60 系列六轴机器人腰轴(A1)或外部行走轴，需 48A 峰值驱动大惯量负载，-48 是唯一原配
- 压铸/冲压上下料 — 重型工件搬运机器人主驱动轴，要求四象限回馈制动吸收下放能量
- 机床上下料 — 外轴变位驱动， 通过 External Axis 配置驱控
- 一般工业机器人 MRO — ed05 控制柜老旧备件，预防 KSD 模块 IGBT 老化失效
真实案例：
华南某汽车零部件厂，KR 60-3 焊接线早班报 F0021（Axis 1 Drive Er，查 的 RDY 灯灭、FAULT 亮红，复位无效。万用表量 DC 母线有 600V+ 但模块内部 IGBT 桥臂短路——典型的老 KSD 电容老化炸管。库良品 （同 Rev），断电拔出旧模块（先断 KPS 总闸！），新模块插入、接好 X1/X2 电机及编码器插头、确认风扇线插紧。上电 自动识别驱动器，轴标定（Mastering）后恢复运行。整线停了 47 分钟——如果有预做 Mastering 数据备份其实 20 分钟内能搞定。老师傅感慨：” 这年纪，KSD 和风扇都得留一块备件。”
常见问题解答 (FAQ)
绝大多数情况不能。KRC4 标准柜用 KSP（Sercos III 总线）取代 （Interbus），物理尺寸、背板、接线完全不同。仅少数 early KRC4 compact 或特殊 Retrofit 方案可能兼容，，看到 KPP/K别买 。
模块本身不存零点数据（存于 RDC/电机记忆电池或 AXIS_ACT 比对，异常时再重做 Mastering。换模块后第一次上电可能需确认轴使能、清除历史 Fault。
物理安装尺寸相同（同属 Size 2 BG2），但额定电流不同（64A 峰值），不能随意用小代大（48A 轴用 32A 会过流报警），大代小（64 替 48）电气上可行但成本高且不保证固件版本兼容——建议严格按原型号 P/N 买。
① 外观无烧蚀痕迹、IGBT 区域无鼓包；② 上 柜（同系列已知好柜）通电 RDY 绿灯亮、无 Fault；③ 做 Jog 各速度段运行正常、无明显电机啸叫异常或电流不平衡；④ 风扇必须运转无异响——这是最常见失效点。要求卖家提供上机测试视频。
可以， Size 2 模块风扇是可拆卸 24V 轴流风扇组件（通常 KUKA P/N 视 Rev 不同），建议备一两个。二手模块到手先查风扇启停，老化卡死不换会很快报 F0022 Over Temperature。
