产品详情

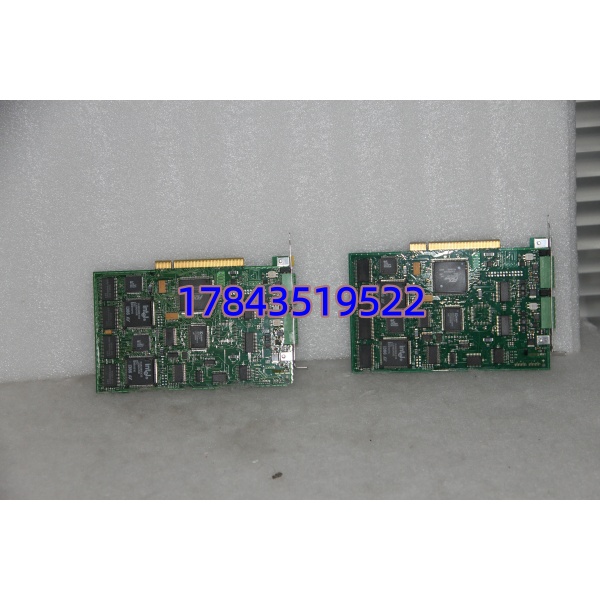

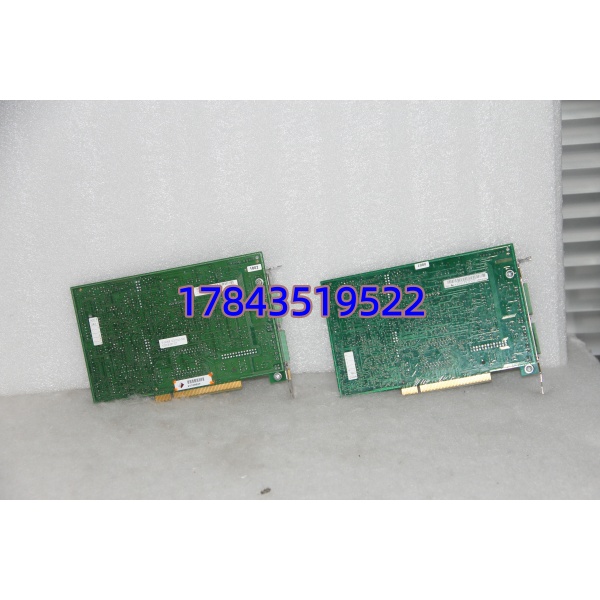

· 型号：00-104-196
· 品牌：KUKA（KUKA Roboter GmbH，德国）
· 系列：KR C2 / KR C1 机器人控制器 — DeviceNet Scanner Board (LPDN / Profibus-DN Option Card)
规格参数
- 适用控制器：KUKA KR C1 / KR C2 系列（早期标准柜及 extended 柜，部分 KR C3 需核对插槽）
- 功能类型：DeviceNet Scanner / Master（LPDN — Local Peripheral DeviceNet Network）
- DeviceNet 通道：2 路独立 CAN 通道（Ch A / Ch B），各可组态不同波特率 125/250/500 kbps
- 最大从站节点：理论单网络 63 节点，实际受 KR C2 WorkVisual/KRC 配置限制
- 接口形式：外接 DeviceNet 端子排或经 KUKA 通讯接口板引出（通常经 KL 系列端子组件或专用 DN 接口板）
- 安装方式：插于 KR C2 PC 主板 ISA/PCI 插槽（依版本）或固定于柜内 Molex 连接器对接 KUKA Interface PCB（常见固定在 MFC/CCU 旁扩展槽）
- 供电：逻辑电源由控制柜内部 +5V / +12V 背板或接口板供给，不需外部单独供
- 前面板/板载指示：通常含 RUN / ERR / CAN Activity LED（依硬件版本）
- 通讯协议：DeviceNet（ODVA 标准），支持 I/O Polling、Explicit Messaging
- 工作温度：0℃～+55℃（控制柜内环境，非独立防护）
- 尺寸（约）：110 × 60 × 30 mm（裸板带固定支架，以实物为准）
- 认证：CE，UL 组件级（以板标为准）
- 备注：部分渠道标注为”LPDN 2 Channel DeviceNet Card for KRC1/KRC2″
产品介绍
00-104-196 是 KUKA KR C2 年代机器人控制柜里用来挂 DeviceNet 外设的那张扫描卡。老产线常用它连焊机（如 Cloos、Fronius 焊机 DeviceNet 接口）、气动阀岛、或第三方远程 I/O——KRC 里配好 Scanner 参数就能直接映射 I/O 到机器人程序里。
坦白讲，这张卡最大的坑不是参数而是兼容性确认：KR C2 早中后期版本柜内接口板不同，有的是 PCI 插卡式、有的是经 50pin 扁平缆对接 Interface PCB。买二手件必须核对你的柜内原卡照片或 KUKA 部件号——同叫 00-104-196 硬件版本微差可能导致新系统认不出。另外它只管 DeviceNet Master 功能，Profibus 得另配 PB 扫描卡，别搞混。
应用场景与行业案例
我在汽车焊装线遇过 KUKA KR 150 配 CLOOS 焊机，原装 00-104-196 老化后 DeviceNet 网络时通时断，焊机 I/O 映射丢包导致机器人数次莫名暂停。热插拔换备件（先断控制柜总电）重上电后 KRC 自动加载 Scanner 配置，五分钟恢复——这种小板一宕掉整条串联焊装工位停摆，备件价值不在贵，在”有 vs 没有”。
典型场景：
- 汽车焊装线 KUKA + DeviceNet 焊机 — 00-104-196 做主站连多台焊机 DeviceNet 口，非它不可因 KR C2 原生不支持 DeviceNet 需此扩展卡。
- 机器人工作站气动阀岛(DeviceNet型) — 省离散 DI/DO 接线，通过 00-104-196 映射夹紧/松开信号进 KRC 程序。
- 老线 KR C1/C2 改造保留 DeviceNet 外设 — 升级 PC 或 CCU 板后仍需保留原 DeviceNet 网络时，此卡是唯一匹配原架构的选项。
- 食品/物流码垛机器人连第三方 I/O 块 — 简单经济地把现场按钮盒、光电接入机器人逻辑。
真实案例：华东某汽车零部件厂，四条 KUKA KR C2 弧焊岛共用的 DeviceNet 扫描卡（00-104-196）服役 16 年后出现间歇性 CAN 错误——雨天柜内轻微受潮后 ERR LED 常亮，焊机 I/O 全断。库房有一块测试合格的拆机件，断电拆原卡比对跳线一致后更换，上电 KRC 报”Scanner re-initialized”，焊机 I/O 映射恢复正常。产线只停了 12 分钟。老师傅说”早知道这破卡一坏全线趴窝，十年前就该留块备件。”
常见问题解答 (FAQ)
Q1：00-104-196 能用在 KR C4 控制柜吗？
不能。KR C4 架构变了，DeviceNet/Profinet 等现场总线走的是 KUKA 的 Field Bus Interface Module（如 EtherCAT 耦合器 + DN 耦合器或内置选项），不兼容 KR C2 的 LPDN 扫描板。强行试插会损坏。
Q2：板上有没有拨码开关要设节点地址？
通常 DeviceNet 主站 MAC ID 和波特率在 KRC 软件（Configure → DeviceNet Scanner → Node Address）里设，板级一般无节点拨码（部分版本有 CAN 终端电阻跳帽）。换卡前拍照记录原卡上所有跳帽位置，新卡照设。
Q3：DeviceNet 从站搜不到先查卡还是查接线？
先确认 00-104-196 上 RUN/Activity LED 状态——不亮或 ERR 常红先查板卡接触和背板供电；亮绿灯但搜不到从站查终端电阻（120Ω 两端）、波特率是否全网一致、24V 从站供电是否正常。卡本身坏的概率低于接线问题。
Q4：停产了替代方案是什么？
KUKA 已 EOL，无新原厂件。应急用测试合格的二手/拆机件（要求卖家提供上 KR C2 柜通电识别截图）。若整柜升级 KR C4 则可改用 C4 的 DeviceNet 接口方案（需重新组态）。不建议试图用第三方 PCI DeviceNet 卡替代——KRC 操作系统不认第三方驱动。
Q5：二手件怎么验？看什么？
插回 KR C2 柜上电后进入 Start-up → I/O → DeviceNet Scanner，能看到 Scanner 状态 Online 且无红色 Fault；接一个已知好 DeviceNet 从站（如简易 I/O 块）能 Poll 到数据即合格。外观查 PCB 无腐蚀、电解电容无鼓包漏液、金手指/插针无氧化，要求卖家发货前拍板两面的高清图。
Q6：和 KUKA 00-117-xxx 系列 Profibus 卡能混用吗？
物理不能互代。00-104-196 专做 DeviceNet Master，Profibus DP 主站是另一块选项卡（通常标号不同，如 00-13x-xxx 系列 PB 卡）。现场若既要 DP 又要 DN 需各装对应卡并在 KRC 里分别组态。
