产品详情

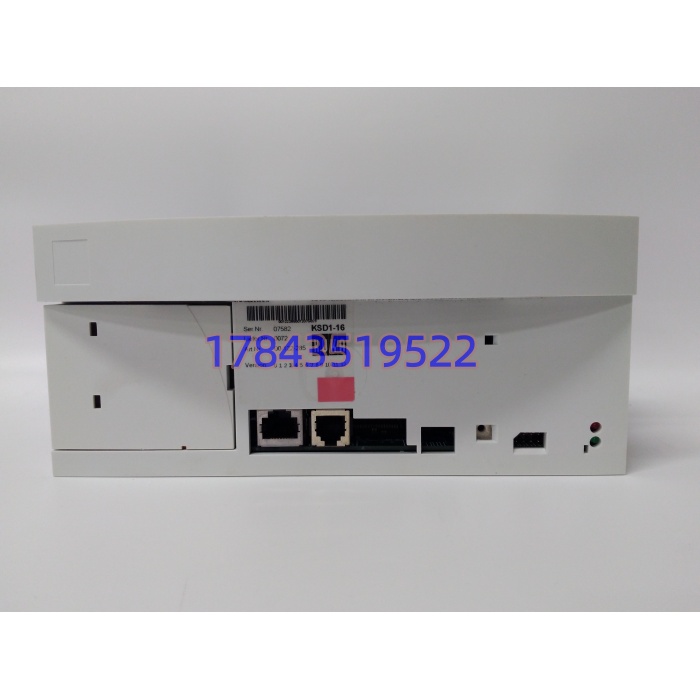

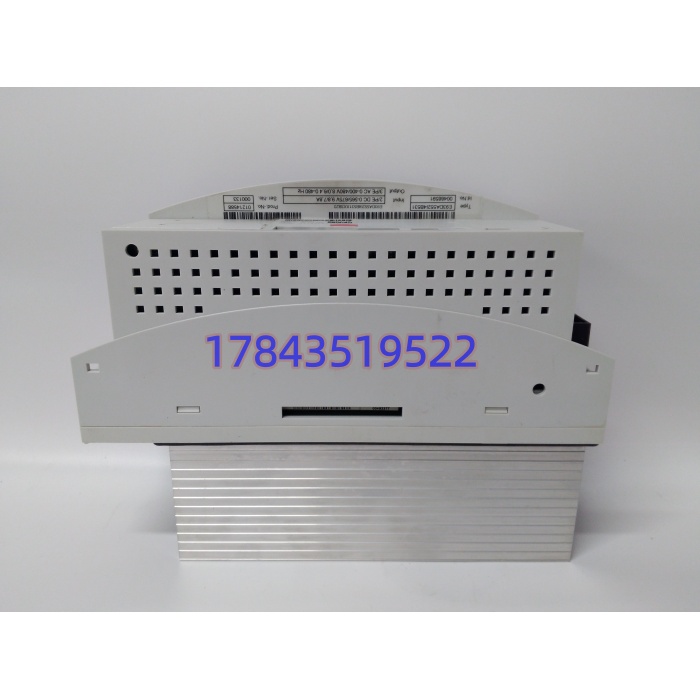

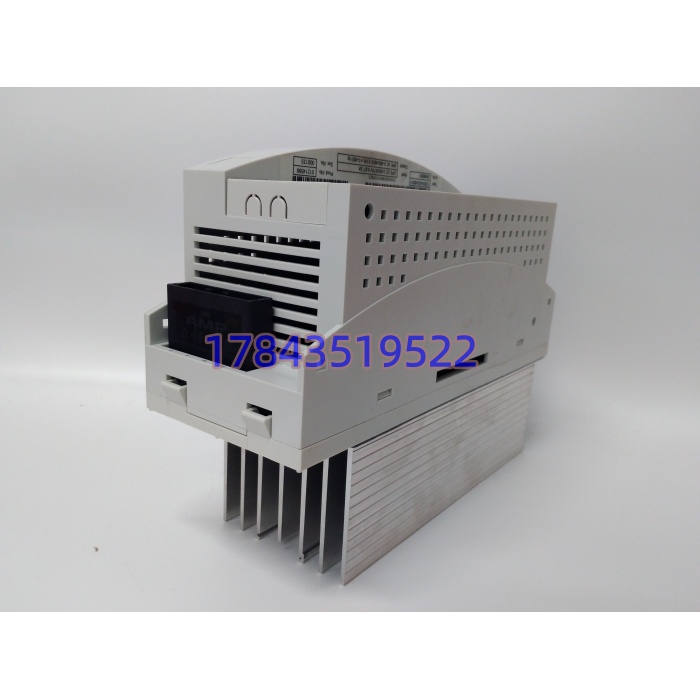

· 型号：KSD1-16（E93DA552I4B531 / 00-122-285）
· 品牌：KUKA（德国库卡）
· 系列：KSD1 单轴伺服驱动（KR C2 / VKRC2）
技术参数
| 参数项 | 参数值 |
|---|---|
| 产品型号 | KSD1-16（单轴 16A 档） |
| 铭牌/订单号 | E93DA552I4B531；Art-Nr. 00-122-285（前代 00-105-350） |
| 制造商 | KUKA Roboter GmbH, Augsburg |
| 适用控制器 | KR C2 / VKRC2（Windows CE + VxWorks 架构） |
| 直流母线输入 | 2/PE DC 0–565 V / 675 V 上限，峰值电流 9.8 A（7.8 A 持续） |
| 交流输出 | 3/PE AC 0–400 V（或 0–480 V），0–480 Hz，连续 8.0 A，400V 档 6.4 A |
| 额定功率 | 约 6.7 kVA（6.7 kW 级视电机功率因数） |
| 反馈接口 | Resolver（旋转变压器，KSD1 时代主流，非 EnDat/Hiperface） |
| 上柜总线 | KUKA SIB → Interbus；KRC2 主站侧走 Profibus DP / CANopen 选项 |
| 控制模式 | 位置 / 速度 / 力矩（由 KRC2 上位下发） |
| 保护功能 | 过流、过压、欠压、过热、Resolver 丢失、I²t 限流 |
| 冷却方式 | 被动散热片（16A 档无强制风扇，32A+ 才带轴流） |
| 安装方式 | KUKA 标准柜背板导轨竖直插装，SIB 背连接器对插 |
| 机械尺寸 | 约 240 × 88 × 180 mm（不同资料标法不一，以实物为准） |
| 环境规格 | 柜内 0~+55℃（40℃ 以上降额），5–95% RH 非冷凝，IP20 |
| 合规 | CE / cULus，符合 EN 60204-1、IEC 61800-5 伺服驱动安全基线 |
产品介绍
KR C2 柜里最不显眼、停一台机器人就全轴趴下的，往往就是这每块轴各一的一片 KSD1-16。它不做轨迹规划、不跑 PLC，只负责把 KUKA 整流模块（KPS-x）送来的 560V 左右直流母线，按 SIB 总线收到的转矩指令斩波成驱动 KM 系列电机的三相交流，同时把 Resolver 回来的角度做闭环、把 I²t 温度模型攥在手里。在某个汽车焊装车间碰到过：KR 10 R1420 第 4 轴偶尔”轴使能掉”，查了两天发现不是电机是 -16 散热片积灰十年导热硅脂干透，40℃ 以上就过热限流——清灰重涂后至今没再报。
对采购员来说它的商业价值很朴素：KR6/KR10 这类小机 块 ，整线备件基数极大，单价不高但断供一小时停线损失五位数。它已经 EOL（新机器人走 KSD2/KSP），但存量 C2 柜全球还有成千上万套在跑，所以二手/翻新/New Surplus 市场比原厂新件更现实。。另外 00-122-285 是 0072/0205 修订版，老 00-105-350 可替但要注意固件菜单里 KSD 类型选择别填错。
替换与升级建议
- ✅ 直接替换
- （前代 Art-Nr）：同 16A 档，母线/输出一致，SIB 引脚兼容；严格来说 00-122-285 是后期修订，互换前在 KRC2 的”轴配置→驱动类认选 即可，无需改线。
- 同 Art-Nr 不同后缀（0072↔0205）：硬件微改（电容批次/光耦），功能等价，可插换，建议同柜三台机器人备件同后缀避免菜单里混显。
- ⚠️ 软件兼容（需改配置）
- ：外形一致、背板兼容，但额定 4A，替 16A 驱动 KR10 第 1/2 轴会持续过载报”电机超温”；仅允许临时救急驱动 KR6 小轴，且要在 KRC2 把轴电机参数降档、取消高加速度包络——不属于正常备件策略。
- ：插得上但 32A 档电流环参数不同，KRC2 需重配轴驱动类型 -32 并核对电机额定电流，误用可能低速抖动；成本也高，不推荐”大替小”。
- ❌ 硬件不兼容
- KSD2-16 / KSP-160（KR C4 用）：背板从 SIB/Interbus 换成 KCB/Cabinet Bus，Resolver 反馈也升级，机械高度近似但连接器与固件全不通，不能插进 KRC2。
- 第三方 400V 级通用伺服（如松下/安川单轴）：没有 SIB 接口、Resolver 协议不对、母线取电逻辑不同，想”国产替代”必须连电机+反馈线+控制器架构一起改，等于半台机器人重做。
