描述
产品详情

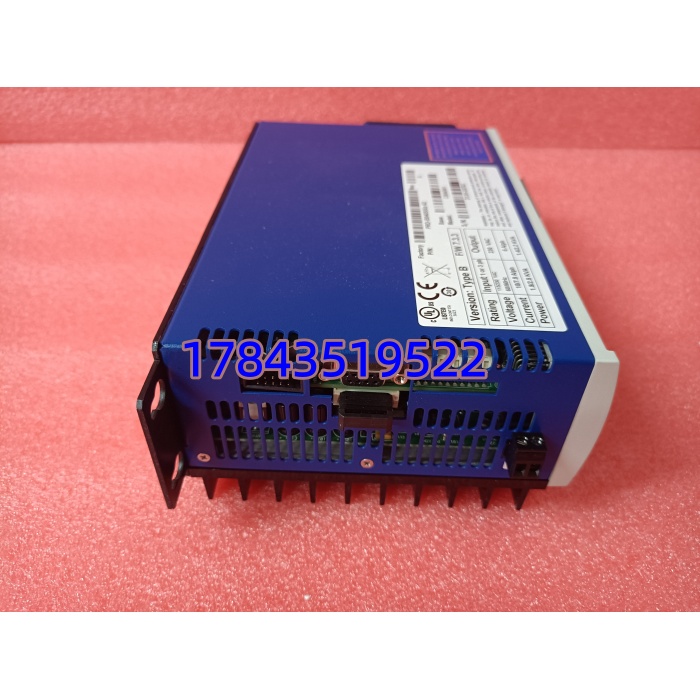

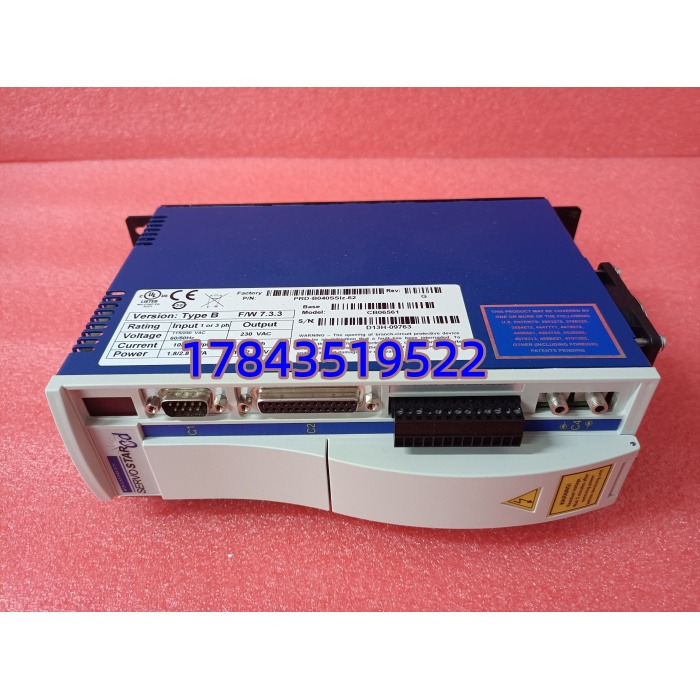

· 型号：PRD-B040SSLZ-62（Kollmorgen 订单号 CB06561，对应 S60600）
· 品牌：Kollmorgen（USA，原 Danaher Motion）
· 系列：ServoStar S600 Series — S60600 Digital Servo Drive
规格参数
- 产品标识：PRD-B040SSLZ-62（配置码：B=ServoStar S600，040=4.0A连续，S=Standard，S=Resolver反馈，LZ=低电压/标准版，62=62mm宽），内部件号 CB06561
- 驱动器系列：Kollmorgen ServoStar S600 — S60600 型数字伺服放大器
- 额定连续输出电流：4.0 Arms（@40℃强制风冷或良好散热）
- 峰值输出电流：8.0 Arms（短时，取决于 DC-Link 容量及过载时间）
- DC-Link 母线电压：典型 60VDC（外接 48VDC 电源或经内置整流自 200–240VAC 三相/单相，依具体供电选件而定——严格来说 S60600 标准版为 DC 供电需外部整流或配套电源模块，部分现场配 230VAC 进线整流单元，请以原系统图纸为准）
- 控制模式：位置/速度/转矩三环闭环；支持 ±10V 模拟指令、Pulse & Direction、Master-Slave 跟踪
- 反馈接口：Resolver（旋转变压器）— 2-pole或multi-pole，抗干扰强，适合油污粉尘环境；部分固件可选增量编码器（需确认选项码）
- 通信/配置接口：RS-232/485 编程口（Kollmorgen WorkBench 软件调参），不支持原生 EtherCAT（那是 AKD 系列的事——别混淆）
- 保护功能：过流(OCL)、过压(OVL)、欠压(UVL)、IGBT 过热、电机短路检测、动态制动(DB)选件
- 散热方式：传导冷却（底部金属基板需紧固安装于平整铝散热器或机柜散热板上，自身无风扇）
- 安装方式：35mm DIN 导轨卡入或 M4 螺钉面板安装，建议垂直安装保证对流
- 工作温度：0～+55℃（55～+60℃需按 2.5%/℃ 降额），存储 -40～+85℃
- 尺寸(约)：62mm(W) × 170mm(H) × 135mm(D)（含端子），重≈1.1kg
- 认证：CE、cULus、RoHS 合规
- 典型匹配电机：Kollmorgen AKM 系列低惯量伺服电机（AKM22–AKM44 范围依电流匹配）
产品介绍
早年接手一条进口糊盒机改造，原厂伺服全用的 Kollmorgen S600——当时新来的维护工拿 AKD 驱动器想直接替，结果端子排列不同、反馈口不认 Resolver 还得多加模块，白折腾两天。PRD-B040SSLZ-62（即 CB06561 / S60600）是典型的上一代数字伺服，特点是 Resolver 反馈抗干扰好、参数靠 WorkBench 或 DIP+电位器初设，不像 AKD 那样强依赖工业以太网，特别适合那些”跑得好好的老产线”——你只需要一块冷备件，别试图用新系列无脑升代（除非准备改接线和重调增益）。
从 TCO 讲 S600 系列已进入 Mature/Limited Availability 阶段，原厂新件越来越紧，国内主要靠 NOS 或测试合格拆机流转。它是单轴运动控制里的 B+ 类关联关键件——本身 MTBF 不错，可一旦炸 IGBT 或过压损坏，整轴停摆。建议按”每类功率等级备 1 件共享周转”或按机台数 Last-time-buy，尤其是老进口设备（印刷、纺织、半导体前道）原厂已停售整机的，这驱动器基本是最后能买到可直插的版本。
应用场景与库存策略
S600 伺服驱动器若 IGBT 模块击穿或 DC-Link 电容老化鼓包，现场现象常为上电报 F01/F03 故障锁死，换新需重新拷参数（EEPROM 或通过软件下载）——而进口机型原参数文件若丢失，重新整定增益能把你耗掉大半班。
- 印刷/包装机械 — 多色套印伺服轴或横切追标轴｜非它不可因原系统 Resolver 反馈架构且参数已固化｜建议：按不同电流规格(S60200/S60400/S60600)各备 1 件做全厂周转，参数文件定期备份至 U 盘或服务器
- 纺织/无纺布产线 — 卷绕/退绕张力闭环控制轴｜非它不可因 Resolver 抗静电干扰远胜普通编码器，换 AKD 需改线及增编码器电缆｜建议：若多台同型，做 Last-time-buy 按机台数×0.5 取整备货
- 半导体/锂电前道设备 — 精密平台进给轴（老机型）｜非它不可因 OEM 锁死驱动器型号且固件版本敏感｜建议：向设备商索要原始 .prm 参数文件；备件到货先做带载模拟测试再入库
- 机床进给轴改造保留 — 旧数控磨/铣床 X/Y/Z 轴｜非它不可因与原有 ±10V 模拟指令 CNC 接口直接兼容｜
真实案例：华东某烟包印刷厂六色机组 #3 单元 （即本型号 PRD-B040SSLZ-62）运行第九年夏天突然报 F03 过流锁定，复位无效。翻遍库房只有 S60200(2A) 小一级插不上去（物理同尺寸但电流标定不同，带载会 OCL），原厂渠道告知 已 Limited 订不到新件。最终从同行调剂一件 NOS 隔天恢复，代价是停产待料 26 小时影响交期。事后该厂把所有 各档电流规格统一买了各 1 件放备件柜，并把每台驱动器参数导出存档——这比等故障时到处找货划算太多。
