描述
产品详情

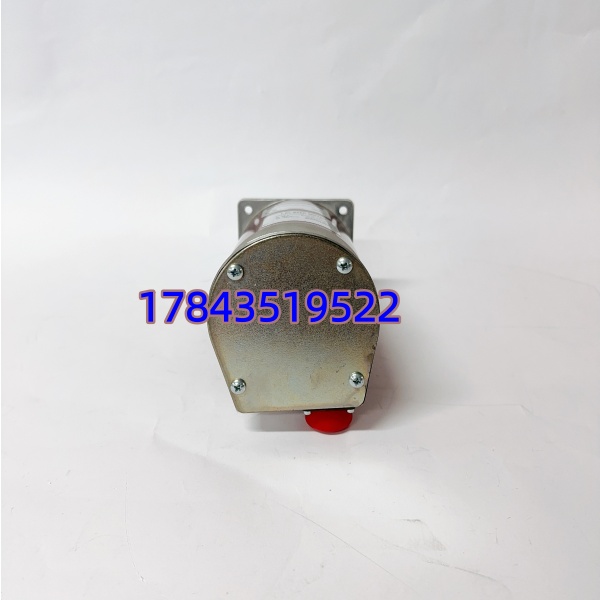

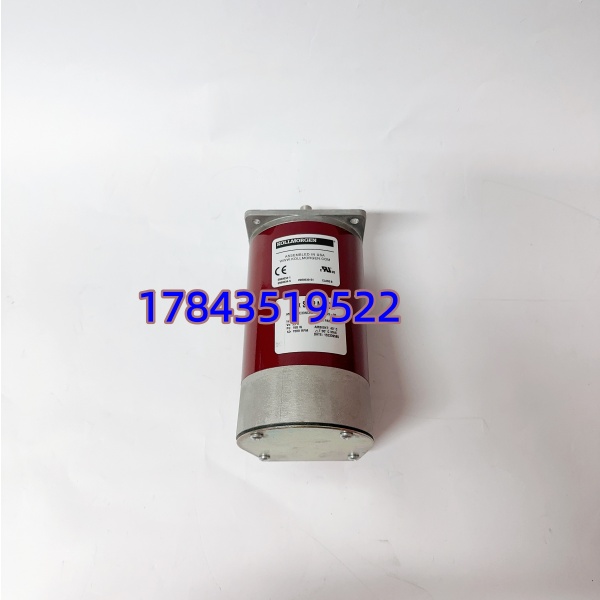

· 型号：E33NCHA-LNN-NS-00
· 品牌：Kollmorgen（前身 Pacific Scientific）
· 系列：E-Series / Powermax II® NEMA 34 Hybrid Stepper Motor
规格参数
- 完整型号：E33NCHA-LNN-NS-00 — Pacific Scientific E33 NEMA 34 混合步进电机（LNN=绕组配置，NS=标准端盖/引线，00=特殊无选项）
- 框架尺寸：NEMA 34（安装法兰 86.4×86.4 mm / 3.38″×3.38″），节圆直径 3.875″
- 相数：2 相双极（Bipolar）
- 步距角：1.8°（200 整步/转），微步由驱动器决定（典型 1/2～1/256）
- 步进精度：±1.5%（典型值，空载全步）
- 转子堆栈：3 Stack（三倍叠厚，高保持转矩版）
- 保持转矩（Holding Torque）：≈943 oz-in / 6.64 N·m @ 双极并联接法（串联略低，以手册曲线为准）
- Detent Torque（静摩擦转矩）：≈0.45 N·m
- 额定电流：≈8.6 A/相（并联）或 ≈4.3 A/相（串联），依绕组 LNN 配置
- 相电阻/电感（并联典型）：R≈0.17Ω，L≈1.9 mH（以铭牌实测为准，LNN 绕组各批次有浮动）
- 转子惯量：≈1.77 kg·cm²（≈177 g·cm² 换算注意单位）
- 轴型式：单光滑轴（Smooth Shaft），直径 0.750″ / 19.05 mm，带铣平面

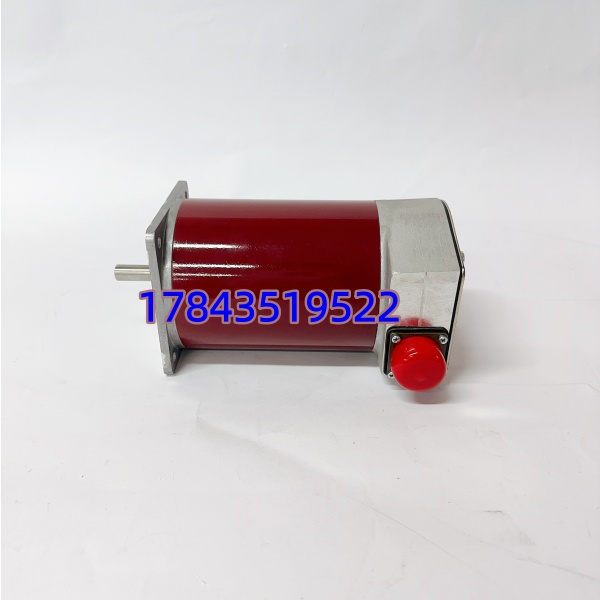

- 出线/连接器：4 引线（双极并联或串联可配）或 MS 圆形连接器（依具体出厂配置）
- 绝缘等级：Class B（130℃），介电强度 ≥340 VDC（依测试条件）
- 轴承/载荷：最大径向载荷 156 N（@ 距法兰 19mm），最大轴向载荷 801 N
- 防护等级：IP40（本体），接线盒/连接器处依封装
- 工作温度：0～+40℃（建议环境），储存 -40～+85℃
- 重量：≈3.6～3.8 kg
- 认证：UL / CE（依出厂批次）
产品介绍
E33NCHA-LNN-NS-00 是 Pacific Scientific（现 Kollmorgen E系列）的 NEMA 34 混合式步进电机，3 堆叠高转矩版。简单说——老派但耐造的定位执行元件，用 SIGMAX® 定子技术把同等体积下保持转矩做到比普通 NEMA 34 高 20%~25%，适合不想上闭环伺服又需要大保持转矩的场合。配双极斩波驱动器（Kollmorgen P7000 / Gecko / Leadshine 等 8A+ 驱动器均可），开环跑分度、送料、换刀都够用。
坦白讲，这电机是停产老件（Pacific Scientific E系列被新代产品取代），市面只剩 NOS（全新库存）和拆机件。替换时注意三点：①绕组接法（并联获高转矩低电感适合高速，串联获高电感适合低速大扭矩）要跟你现有驱动器匹配；②出线是引线还是 MS 航空插头——现场改线费事，尽量找同配置；③轴径 19.05mm（0.75″）确认与联轴器/丝杠法兰兼容，别买回来发现孔径不对。
应用场景与行业案例
痛点切入
我在现场遇过包装机送膜轴用普通 NEMA 34 步进，高速启停丢步导致膜张力不均——换 E33NCHA（3-Stack 大惯量+高保持转矩）后丢步消失。另一回 CNC retrofit，原进口机拆下 E33NCHA-LNN-NS-00 烧线圈，找新件发现出线改 MS 接头而现场是引线型，临时改接线才救急。这类老电机最大坑是”差不多 NEMA 34 就能替”——堆叠长度、轴径、出线方式错一项就得改机械。
典型场景
- CNC 铣床/雕刻机 Z 轴或第四轴 — 需大保持转矩抗重力回落，普通单/双堆叠 NEMA 34 不够
- 包装机薄膜送料/横封定位 — 开环步进够用，高转矩版抗加减速惯量冲击
- 半导体/实验室精密定位平台 — 低速平稳性好，配微步驱动器可达 μm 级分辨率（注意无绝对零点需回零开关）
- 印刷/纺织多轴同步 — NEMA 34 标准化安装，备件互换成本低
- 老设备备件更换（原装 Pacific Scientific E33 系列退役设备）— 非它不可因轴长/出线/安装孔位与原机匹配
真实案例
华南某标签印刷厂，老 Pacific Scientific 驱动送标轴步进烧毁（绕组短路，目测引出线根部疲劳断裂）。原机配 E33NCHA-LNN-NS-00 带 MS 圆形插头。库房有台闲置同型号但出线是 4 芯引线——临时改接 MS 插头引脚定义（A+/A-/B+/B- 按色标核对），装回、对光耦回零后恢复正常。老师傅说：下次直接订带 MS 插头版，别省这几十块改线工时，停机一小时损失比电机贵。
