描述
产品详情

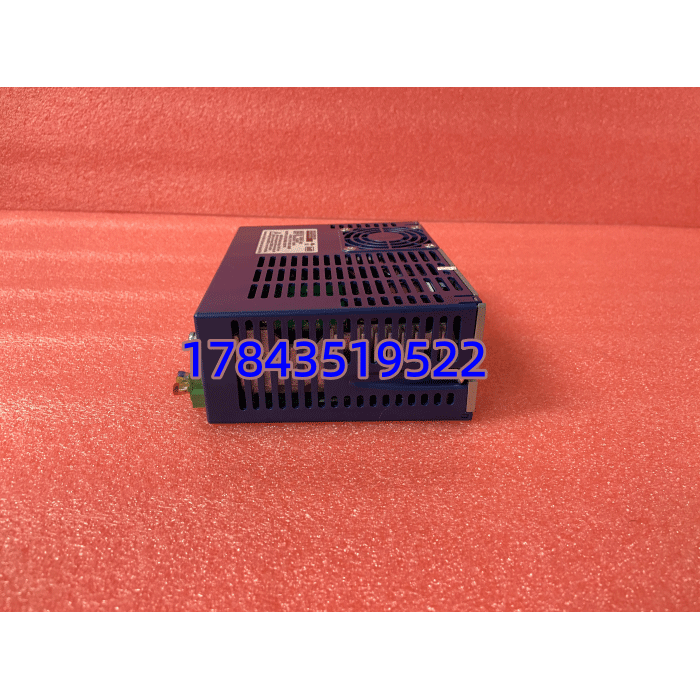

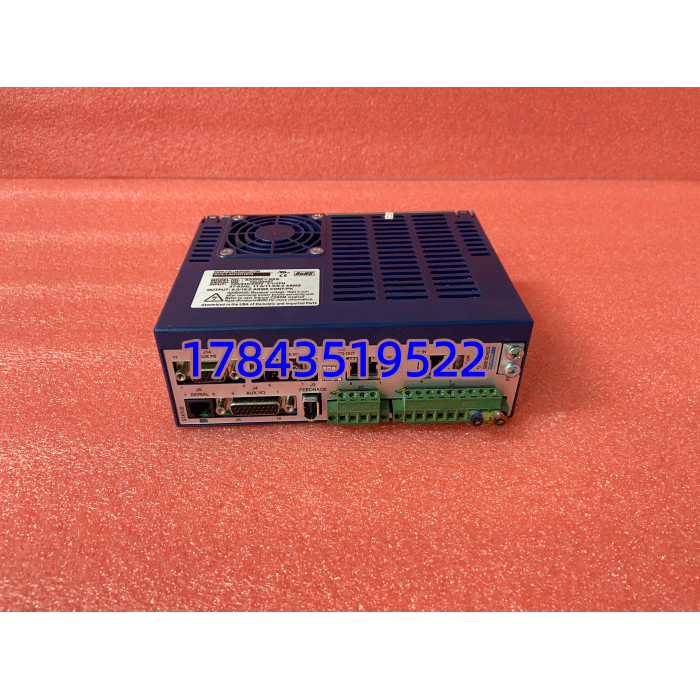

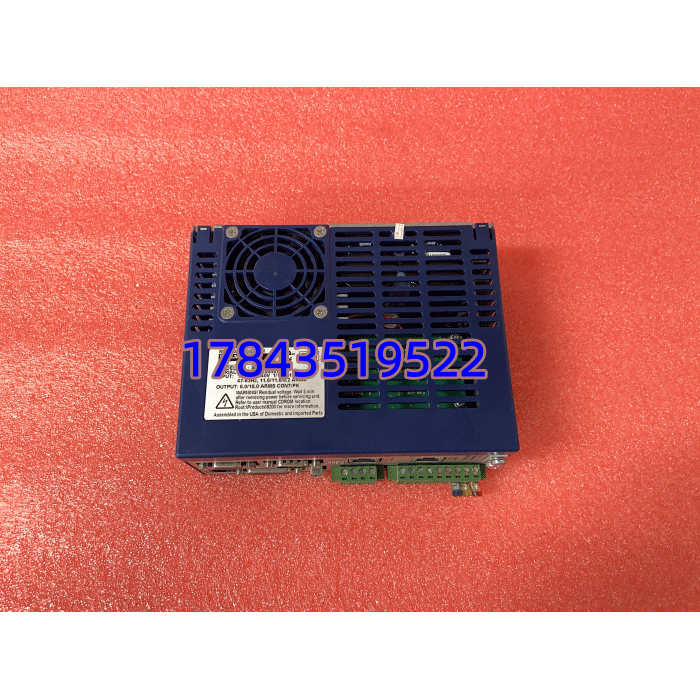

· 型号：S20660-SRS（S200 Series Servo Drive）
· 品牌：Kollmorgen（Fortive）
· 系列：S200 High Performance Digital Servo Drive — 6kW Frame (60A Peak Rating)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品类型 | 数字伺服放大器/驱动器（S200 Series） |
| 完整型号 | S20660-SRS（S=Standard / 206=6kW Frame / 60=60A Peak / S=Standard I/O / S=Standard Option，后缀依批次） |
| 适用电机 | Kollmorgen AKM 系列、Goldline 系列、Gold Star 等永磁同步伺服电机（需匹配电机参数文件） |
| 额定输入电压 | 3×208–480 VAC（±10%），50/60 Hz；部分版本支持单相机 200–240VAC（降额） |
| 输入电流（典型） | 三相 480V 时约 12A 连续输入 |
| 连续输出电流(Icont) | ≈ 12 A rms（依框架及散热，对应 6kW @400V 级） |
| 峰值输出电流(Ipk) | 60 A rms（可持续数秒，依过载曲线） |
| 输出功率适配 | 推荐匹配 AKM 电机 ≤6kW（S206 框架），具体参照 Kollmorgen 选型表 |
| PWM 频率 | 可组态 4–16 kHz（典型 8 kHz） |
| 控制模式 | 转矩 / 速度 / 位置（Cyclic / Point-to-Point），支持电子齿轮 |
| 指令接口 | ±10V 模拟扭矩/速度 + 脉冲+方向（CW/CCW 或 Pulse&Sign），或 EtherCAT/Canopen 版为不同后缀（此 SRS 版为 ±10V+脉冲型） |
| 反馈接口 | 内置支持 Resolver、EnDat 2.1/2.2、Hiperface（具体依 Option 编码；S20660-SRS 常见为 Resolver+EnDat 双兼容） |
| STO 功能 | 支持 Safe Torque Off（SIL 3 / PL e，依具体 Option 及接线） |
| 通信/同步 | 光纤环形同步（Drive-to-Drive Link）用于多轴电子凸轮/龙门同步 |
| 状态指示 | 前面板 7-seg 故障代码 + RUN/FLT/TUNE LED |
| 保护功能 | 过流/过压/欠压/过热/I²t 电机保护/反馈断线检测 |
| 冷却方式 | 强制风冷（内置风扇），建议上下保留 ≥50mm 风道 |
| 工作温度 | 0℃ ～ +40℃（满功率），-10～+55℃ 降额运行 |
| 存储温度 | -25℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 安规认证 | CE、UL/cUL、cTUVus，符合 IEC 61800-3 / IEC 61800-5-1 |
| 安装方式 | 柜内 DIN 导轨或螺栓侧装，需配合制动电阻（外接） |
| 尺寸(约) | 80(W)×260(H)×220(D) mm（S206 框架典型） |
| 重量 | ≈ 4.5–5.5 kg |
产品介绍
在凹印机主牵引轴上碰过——S20660-SRS 驱动 AKM 同步伺服，运行九年某天上电报 F201 过流（IGBT 模块老化漏电），整条线停。这货本质是 S200 架构的高性能放大器：把 ±10V 指令或脉冲链转成空间矢量 PWM，配 Resolver/EnDat 反馈做全闭环，内置龙门同步光纤让双驱电子消隙。它的弱点通常是电解母线电容干涸（七八年拐点）或 IGBT 模块静电/浪涌击穿，故障表现干脆——炸保险或报过流/欠压，不像 I/O 卡渐变漂移。
原厂 S200 系列部分批次 Legacy/Discontinued，新设计推 AKD2G（接线定义不同需改动力线及反馈插头转接），在役设备躲不开。市面流通多为 NOS 或拆机测好，采购必要求带上电自检通过 + 带匹配电机空载跑一圈验证编码器反馈及电流环稳定 + 参数备份兼容声明（WorkBench 版本）。按 ABC 分类——若驱动主牵引/飞剪/收放卷等关键运动轴归入 A 类，建议每机型或每 2–3 台同类设备备 1 件 Buffer Stock；辅轴可 B 类厂级共享。TCO 算的是一次包装线/印刷机停线待件数天的产能损失，不是单台驱动器差价。
应用场景与库存策略
S20660-SRS 故障征兆：上电 7-seg 报故障代码（F201 过流 / F401 欠压 / F601 反馈丢失）、RUN LED 不亮、电机爬行/振荡、光纤同步 Link 断（邻轴报 Synch Loss）。
- → 单轴故障全线停→建议每 2–3 台同类设备备 1 件冷备（Cold Spare），入库核对完整后缀( 非 -SEN/-SH1)、适配制动电阻规格一致，每 2 年抽检上电带匹配电机跑空载验证。
- 包装/制袋 飞剪/横封伺服（多轴光纤同步）→ 若已配双机冗余轴可共享备件→建议按 N+1 Last-time-buy 锁定至少 1 件（剩余服役 >5 年多锁 1 件， NOS 存量逐年收紧）。
- 机床/半导体 单轴定位平台→ B类可按厂级 N+1 共享备件池管理。
- 二手/翻新件验收→ 索要：① 序列号及完整标签微距照（ + Option Code）② WorkBench 连接读 ID 正常 + 带原匹配电机空载跑电流环/速度环稳定截图 ③ 母线电容充电测试记录，拒收风扇异响或功率端子烧蚀件。
真实案例：华东某药用软包凹印线，八色组主牵引由 + AKM72 伺服驱动。某次梅雨季湿度高导致驱动底部排气孔积尘吸潮，上电 IGBT 模块短路炸保险。库房无同后缀备件原厂交期无期，从渠道调 NOS 等了 7 天期间产线降速用工频备用牵引维持套色偏差大。事后按 ABC 归入 A 类——向可靠渠道签 2 件同完整后缀()冷备入库（其中 1 件做年度上电+带原匹配电机空载跑验证），另推动关键轴逐步评估升级 AKD2G（需改线及参数移植）。后来邻线同型驱动风扇卡死过热保护，拆封冷备 25 分钟恢复生产。
