产品详情

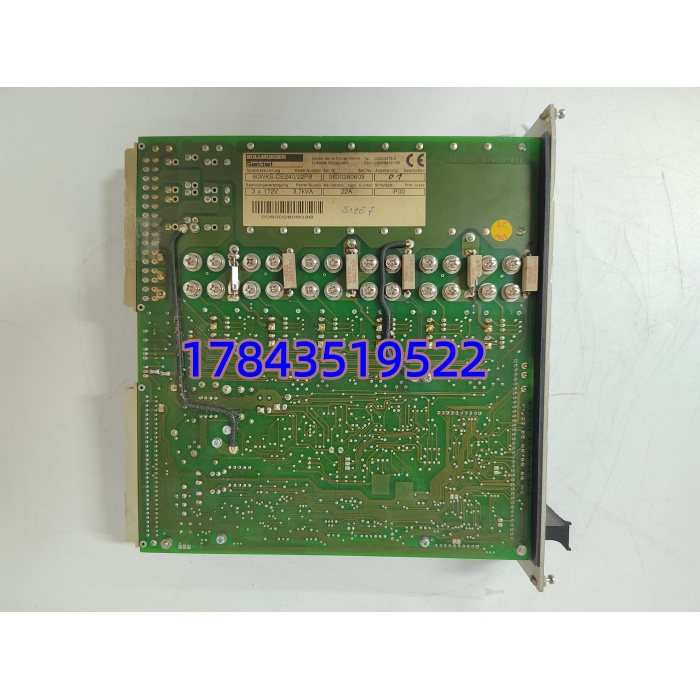

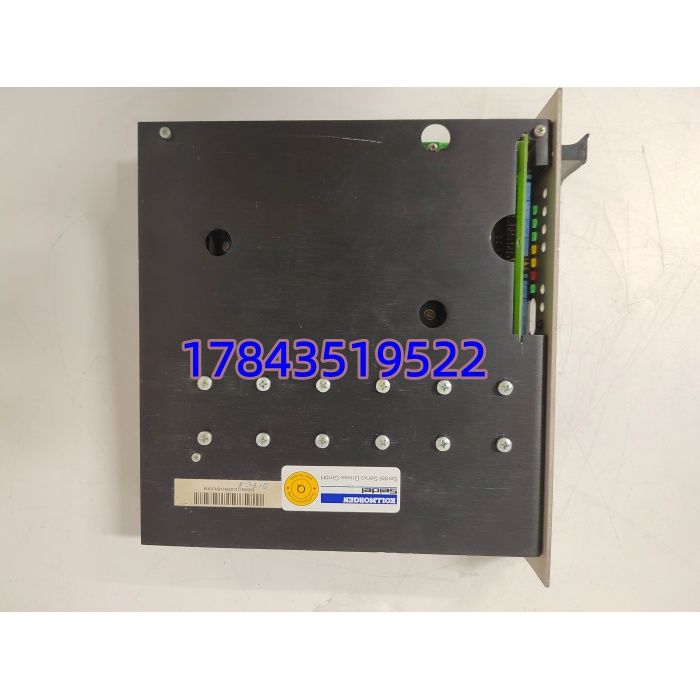

· 型号：60WKS-CE240/22PB（60WKS-CE240 22PB）
· 品牌：KOLLMORGEN（原 Kollmorgen Seidel）
· 系列：60WKS 模拟伺服放大器系列（GoldLine），适配 SM 系列无刷伺服电机
规格参数
- 产品类型：模拟伺服放大器 / 功率模块（Analog Servo Amplifier）
- 额定输入电源：三相 60–172 V AC，50/60 Hz（±10%），须由隔离变压器供电，不可直插市电 380/400V AC
- 直流母线额定电压：240 V DC
- 连续输出电流：22 A
- 峰值输出电流：50 A（短时约 5 s）
- 额定视在功率：≈ 3.7 kVA
- 适配电机类型：Kollmorgen SM 系列无刷同步伺服电机（带 RLG 转子位置传感器 + 测速发电机反馈）
- 控制方式：模拟 ±10V 速度/转矩指令输入，内置 PI 速度控制器，梯形换相电流输出
- 反馈接口：RLG（旋转变压器/位置传感器）+ Tachogenerator，光耦隔离
- 内置制动单元：含制动晶体管，外接或内置制动电阻（连续 135W / 脉冲 5.4 kW，具体以机型版本为准）
- 辅助电压输出：+15 V DC（短路保护，供外部电位器/传感器，非 24V）
- 控制信号接口：模拟量设定 ±10V、使能(Enable)、使能延迟≈100ms、24V 抱闸控制（典型 ≤1.5A）
- 保护功能：过压(OV)、欠压(UV)、过流(OC)、接地故障(GF)、过热(OH)、电机缺相

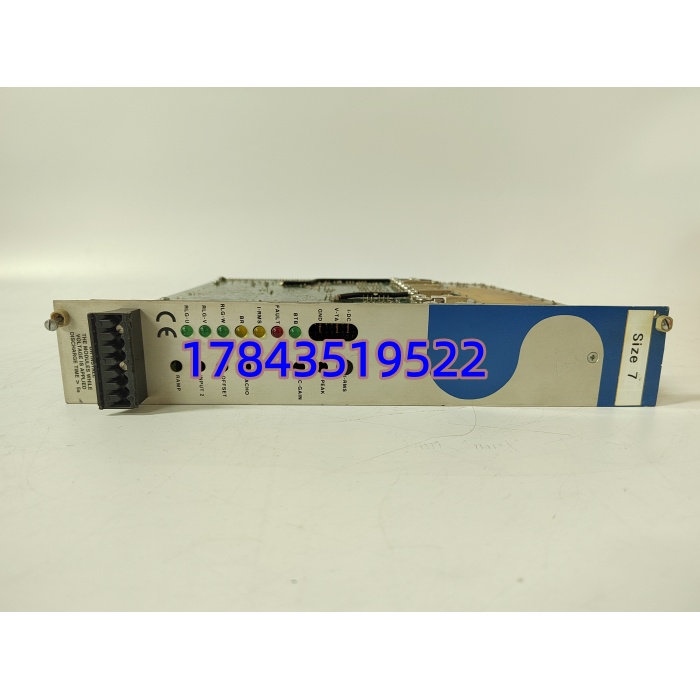

- 指示灯：OK（绿灯）、Fault（红灯/黄灯，具体依版本）
- 安装形式：Eurocard 模块式，19″ 柜内导轨/托架安装，IP00（需装于封闭电控柜）
- 工作环境：0～+55℃（推荐 0～+40℃），湿度 5–95% 非凝露
- 最小电机电感：≥ 0.7 mH（低于此值需串联电抗器）
- 认证：CE，符合 EN 60204/ EN 50178
产品介绍
60WKS-CE240/22PB 是 Kollmorgen Seidel 经典的老一代模拟伺服功放，上世纪 90 年代大量配套印刷、包装、纺织、CNC 机床的 SM 系列无刷伺服电机使用。它不是数字总线型驱动器——没有 EtherCAT/Profibus，纯 ±10V 模拟量给定 + RLG+Tacho 反馈，靠内部 PI 做速度环，电流环 200kHz 带宽在那个年代已经相当不错。
坦白说这东西现在买全新的基本不可能，全是二手/库存流转。它的核心价值是 1:1 替换老线上挂掉的模块让产线续命，不用动原有模拟控制回路和电机电缆。有一点必须强调：它要求三相 60–172V AC 由隔离变压器供给，千万别直接并 380/400V 市电，会炸。替代升级可考虑 Kollmorgen S600 系列但需重新组态且变压器要去掉，旧装置通常还是找同型号替换最省事。
应用场景与行业案例
我在现场碰到最多的是老旧凹印机/切纸机突然报”Servo Fault—Overcurrent”或干脆 OK 灯灭，量供电正常，拆下 60WKS 发现 IGBT 炸裂或制动管击穿——通常是制动电阻开路导致再生能量无处耗散，反灌炸掉母线。这种老模块用 20 年以上很常见，建议定期检查制动电阻阻值。
典型场景：
- 凹版/柔版印刷机 — 多轴套色同步，SM 伺服电机 + 60WKS 模拟放大，±10V 速度同步。
- 纺织倍捻/整经机 — 高动态启停，模拟速度指令来自 PLC AO 模块或主轴仿形。
- 包装/糊盒机 — 单轴主驱或收放卷张力闭环，内置制动耗散频繁加减速再生能。
- 老式 CNC 磨床/专机 — 配 RLG 反馈的无刷伺服轴驱动。
真实案例：
华东某老牌烟包印刷厂，早班开机预运转时报 Slot 3 Servo Fault，操作工复位无效。到现场量隔离变压器次级 3×115VAC 正常，测 60WKS-CE240/22PB 的 DC Link 电容端有充电但 Fault LED 常亮、OK 灭——典型功放内部 IGBT 驱动或电流检测故障。原机是 1998 年德国进口凹印线，无图纸改数字驱动。库房翻出一块测试过的拆机 60WKS-CE240/22PB，断电放电（DC Link 电容！）→ 拆旧 → 装新 → 按原 DIP 开关/SW 设相同增益 → 通电 → Enable → 示波看 Tacho 反馈正常 → 慢速点动恢复。老板说”再晚半天合同违约”。这就是老模拟功放——没通讯没密码，同型号换上调两个电位器就能跑，比改系统现实多了。
