描述
产品详情

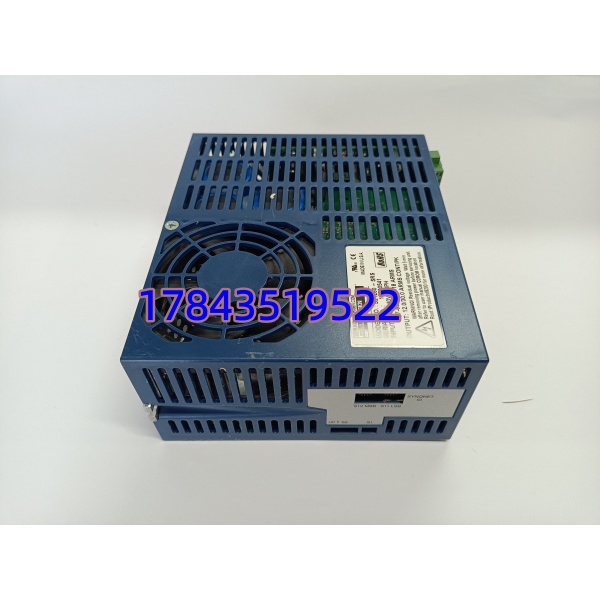

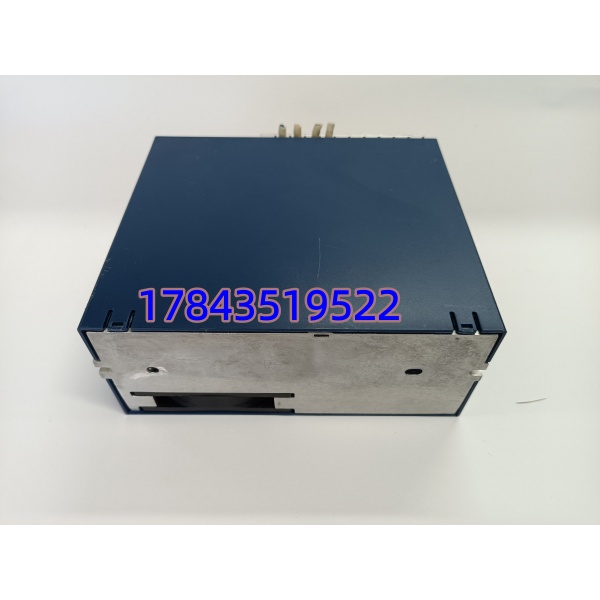

· 型号：S21260-SRS
· 品牌：Kollmorgen（Danaher Motion 继承产品线）
· 系列：S200 紧凑型全数字无刷伺服驱动器
规格参数
- 完整型号：S21260-SRS（S=120/240VAC级，12=12A cont.，60=机型代码，R=120/240V，S=SynqNet 预装）
- 输入电压：100–264 VAC，单相或三相，47–63 Hz（典型 120V 或 208–240V AC）
- 连续输出电流：12.0 A rms（@40℃，@50℃ 降额至 ≈8A rms）
- 峰值输出电流：18.0 A rms（持续 3 s）
- 适配电机：典型 AKM 系列 1.5–3 kW 伺服电机（依电机额定电流），推荐电机电感 0.9–45 mH
- 电机反馈：原生 SFD（Smart Feedback Device），兼容 AKM 内置 SFD 编码器；扩展 AUXFB 子卡可接 SinCos/Resolver/EnDat（需固件匹配）
- 控制模式：位置（SynqNet 指令或 ±10V 脉冲+方向）、速度（模拟或网络）、转矩（模拟或网络）

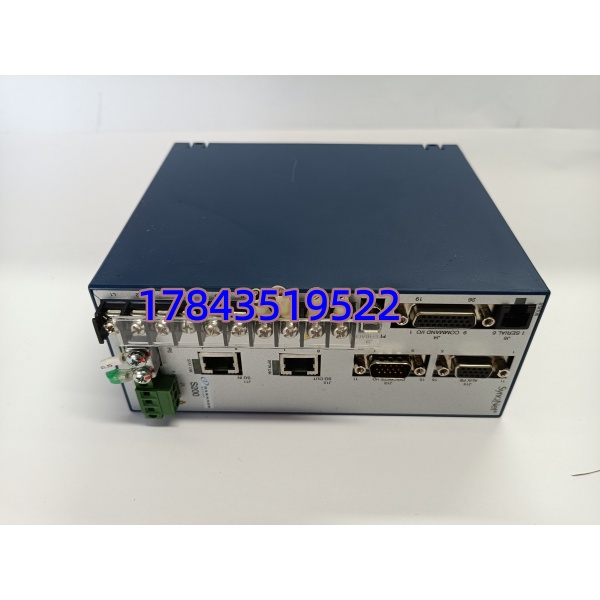

- 通信接口：预装 SynqNet（2×RJ45，支持多轴同步 <1μs 网络周期 250μs）
- 电流环带宽：最高 5 kHz｜速度环带宽：最高 800 Hz
- PWM 开关频率：典型 16 kHz
- 保护功能：过流、过压、欠压、IGBT 过热、电机相间短路、编码器断线检测
- 再生制动：需外接再生电阻（推荐 25–50Ω），内置斩波控制
- 状态指示：前面板多色 LED（Power / Fault / Status / Network）
- 安装：控制柜内 DIN 导轨或底板，自然对流无风扇
- 工作温度：0℃～+55℃（电流随温度降额，需查降额曲线）
- 尺寸（约）：51(W)×178(H)×127(D) mm，1 TE（≈2″宽）
- 净重：≈0.9–1.3 kg
- 认证：UL 508C、CE、EN 61800-3、SEMI F47（部分版本）
产品介绍
S21260-SRS 是 Kollmorgen S200 系列 12A 连续输出伺服驱动器，吃 120/240VAC 市电，背后预装 SynqNet 做多轴同步运动控制。配合 AKM 伺服电机插上 SFD 线通常自动识别电子铭牌（极对数、反电势、编码器分辨率），WorkBench 一键 Auto-tune 就能跑——比第三方驱动器省很多调试时间。
坦白讲有一点要注意：S200 只原生认 SFD 反馈，想接 EnDat/Hiperface 要加 AUXFB 子卡且固件支持；-SRS 是 SynqNet 版，不能替 EtherCAT（-E 版）或脉冲型（-P 版），开柜核对原驱动器标签后缀再买。另外连续电流 12A@40℃，高温柜(>50℃) 要按降额曲线核——我曾见夏天过温保护频繁动作，最后换大一号或加强柜内风道解决。
应用场景与行业案例
痛点切入
现场遇过 SMT 贴片 Z 轴旧国产品牌驱动器电流环响应慢，高速启停跟随误差超窗报定位超时。换成 S21260-SRS（5kHz 电流环 + SynqNet <1μs 同步）后跟踪误差砍掉 60%，不再误报。这种高动态多轴场合廉价驱动器顶不住，S200 贵但有价值。
典型场景
- 半导体/平板显示——晶圆传输机械手 XYθ 平台，SynqNet 多轴同步 + SFD 反馈保 ±1μm 重复精度。
- 医疗影像/CT——自然冷却无风扇适合低噪/洁净环境，SFD 抗干扰好。
- 高速包装/电子组装——飞刀裁切、转盘分度，800Hz 速度环保加减速平稳。
- 老设备 S200 备件替换——原就是 S200+AKM，直替最安全参数可迁移。
真实案例
华南 SMT 线 Z 轴 过流误动。量输入正常查为 IGBT 驱动老化（≈12 年）。库房有测试过 S21260-SRS，断电拆旧→核对 U/V/W 相序+编码器线→插新→Kollmorgen WorkBench 读原参数下装→Auto-tune 验证稳定→使能 OK，全程 25 分钟恢复。老师傅说：”幸亏参数文件有备份，换完不用重调环增益。”
