描述
产品详情

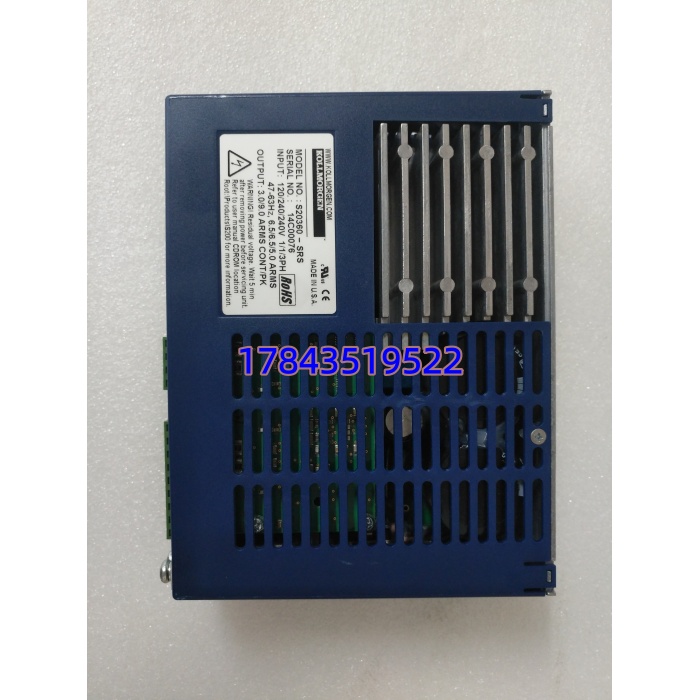

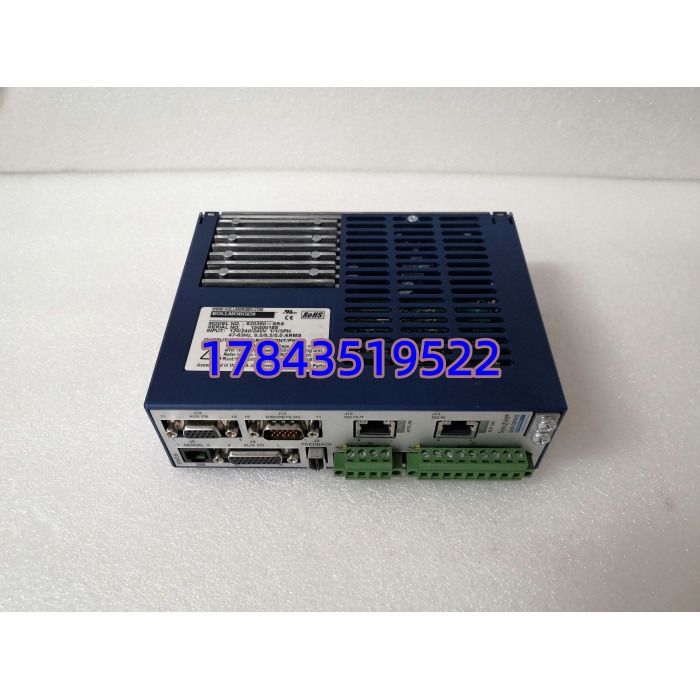

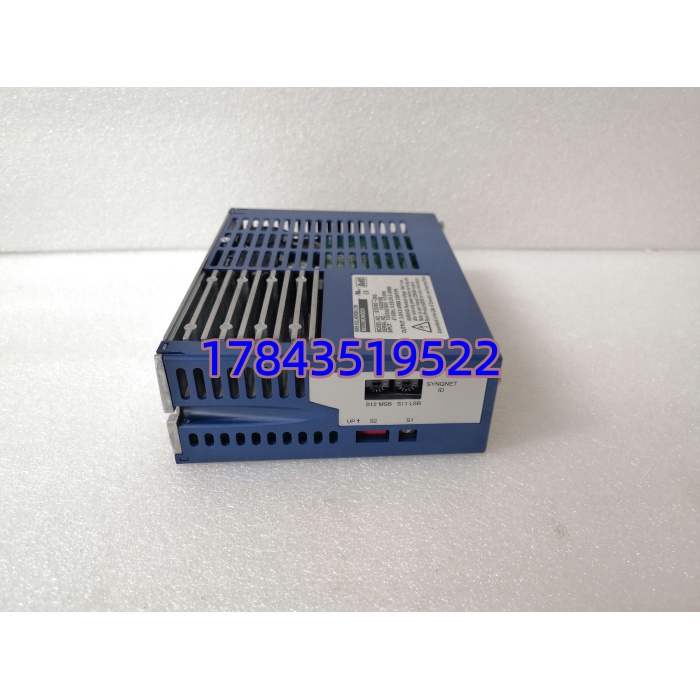

· 型号：S20360-SRS
· 品牌：Kollmorgen（科尔摩根 / Danaher Motion）
· 系列：S200 SERVOSTAR 全数字交流伺服驱动器
规格参数
- 完整型号：S20360-SRS（S200 系列，3A 连续额定）
- 产品类型：单轴无刷交流伺服驱动器 / 数字伺服放大器
- 主电源输入：120/240 VAC ±10%，单相或三相，47–63 Hz；辅助 DC 输入 20–90 VDC（依配置）
- 连续输出电流：3.0 ARMS（@40℃环境，需核对手册降额曲线）
- 峰值输出电流：9.0 ARMS（短时，依 S200 系列规格）
- 控制模式：转矩控制、速度控制、位置控制、电子齿轮（E-Gear）
- 反馈接口：支持 SFD、Hiperface、EnDat、Resolver 等（需匹配电机反馈类型），分辨率最高 24 bit
- 电流环带宽：3–5 kHz
- 速度环带宽：最高 ≈800 Hz
- 通讯/总线：标配 I/O + 模拟/脉冲指令；可选 SynqNet 通讯卡（RJ45 接口）；部分版本支持 CANopen
- “Keep Alive” 控制电源：独立低压控制电源输入，急停时可维持通讯与诊断
- 保护功能：过流、过压、欠压、过热、短路、电机相位缺失检测
- 安装方式：DIN 导轨或螺钉固定，35 mm 窄体（单轴）
- 外形尺寸：约 175.0 mm(H) × 54.8 mm(W) × 131.6 mm(D)
- 重量：约 0.82 kg
- 认证：UL 508C、CE、EN 50178、EN 61800-3
- 状态：原厂已停产(Obsolete)，市场以二手/翻新/测试合格备件流通为主
产品介绍
S20360-SRS 是 Kollmorgen S200（SERVOSTAR 200）系列里 3A 连续额定那档的数字伺服驱动器，全数字架构，背板处理电流环 3–5 kHz，用来带中小功率无刷伺服电机做精密定位或恒速卷绕。它内置电子电机铭牌读取功能——AKD 以前的老办法——插上 Kollmorgen 智能反馈电机基本能自动识别参数，不用像老模拟驱动器那样一圈圈调增益。
和同代欧洲品牌比，S200 的优势是窄体（54.8 mm 宽一轴）、Keep-Alive 独立控制电源（急停后还能走通讯读故障字），以及 SynqNet 多轴同步扩展性不错。说实话这东西停产挺久了，现在买基本是找测试好的拆机件，重点查风扇（如有）、端子排锁紧力和参数能否正常写入 EEPROM，别光看灯亮。
应用场景与行业案例
痛点切入（工程师视角）：
老产线 S200 驱动器炸了 IGBT 或过温锁死，原厂不供货。你要么整机换驱动+改 PLC 轴配置（代价大、停机久），要么找台成色好的 S20360-SRS 直接热替换——参数从备份灌进去就能跑。我在现场遇到过包装线急停后驱动器丢通讯连不上，后来发现是 Keep-Alive 控制电源没单独供 24 VDC，SynqNet 节点掉线，恢复接线后一切正常。
典型场景：
- 包装机械（灌装/旋盖/贴标） — 单轴或小多轴同步，SynqNet 菊花链省配线，3A 档正好带中小型伺服
- 半导体/精密组装设备 — 24 bit 反馈 + 高带宽电流环，适合微米级定位和小惯量电机
- 数控机床进给轴 — 位置/电子齿轮模式兼容 CNC 脉冲+方向或模拟指令，老机床改造常用
- 印刷/复卷设备 — 转矩模式收放卷 + 外部摆辊模拟量给定，配合 的整定特性较稳
真实案例：
华南某药包线凌晨两点 S20360-SRS 报 F03（过流）锁死，整条联动线停摆。翻备件柜只有台拆机 S20360-SRS（成色尚可但未测）。先量母线电容无短路，插上机架，用 Kollmorgen WorkBench 从旧备份 .par 文件灌参数（注意 系列参数文件与 AKD 不通用），核对电机型号 AKM 系列反馈类型匹配，上电试运行 50 rpm 点动 OK，切自动跑整班无报警。教训是： 的参数一定要定期备份成文件存 U 盘或服务器——换新驱动灌不进参数现场手写调半天，那是自己给自己挖坑。
