描述
产品详情

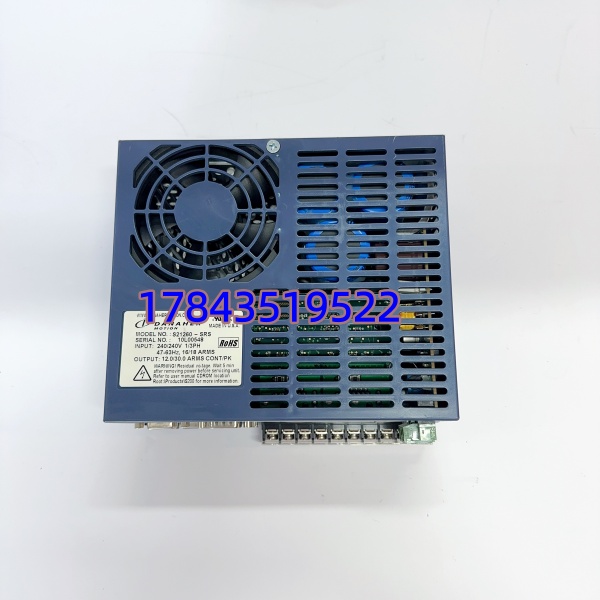

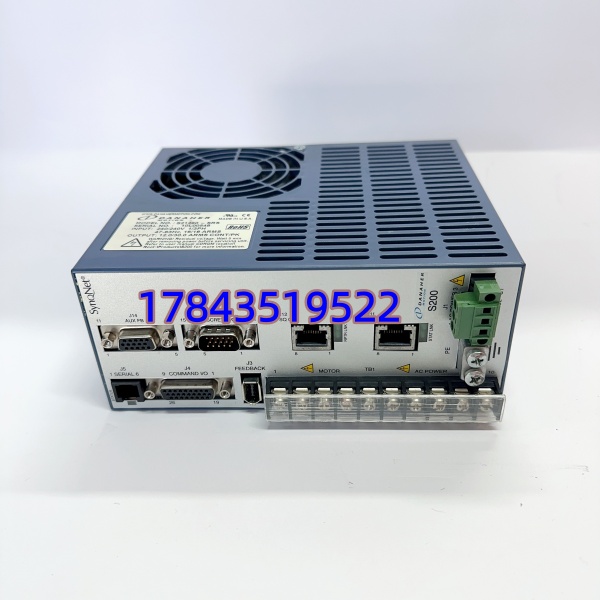

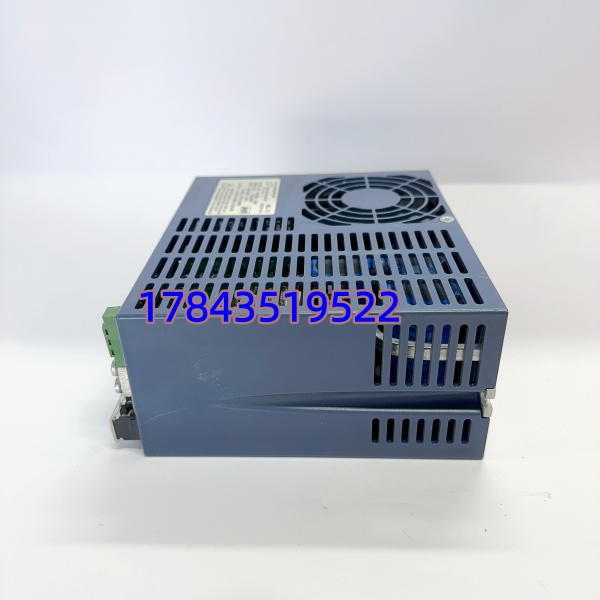

· 型号：S21260-SRS
· 品牌：Kollmorgen（原 Danaher Motion / Kollmorgen Servostar S200 系列）
· 系列：S200（Servostar 200）全数字无刷伺服驱动器
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | S21260-SRS（S200系列，Suffix “SRS”=SynqNet + SFD反馈 + RS-232调试口） |
| 制造商 | Kollmorgen / Danaher Motion |
| 产品类型 | 全数字无刷伺服驱动器（PWM 正弦波驱动） |
| 主电源输入 | 1φ/3φ 115VAC 或 200–240VAC（47–63Hz），允许 ±15% 波动；部分版本支持 20–90VDC 直流输入 |
| 控制电源 | 内部取自主电源或辅助 24VDC（依具体接线方式） |
| 连续输出电流 | 12.0 A RMS（@40℃环境，连续运行） |
| 峰值输出电流 | 30.0 A RMS（持续 3s）/ 部分资料标注 36A peak |
| 速度环带宽 | 最高 800 Hz |
| 电流环带宽 | 3～5 kHz |
| 控制模式 | 转矩 / 速度 / 位置（点位索引）/ 电子齿轮（经上位SynqNet/CANopen） |
| 反馈接口 | 支持 EnDat 2.1/2.2、Hiperface、SinCos 1Vpp、旋转变压器（Resolver）、Kollmorgen SFD 智能反馈 |
| 通信/总线接口 | 标配 SynqNet（RJ45）、RS-232 调试口；选配 CANopen（D-sub）；±10V 模拟指令 + 脉冲/方向 |
| 数字 I/O | 若干可配置 DI（使能/正/负限位/原点等）+ DO（Ready/Fault/In-Position 等） |
| 保护功能 | 过流(OCL)、过压(OVL)、欠压(UVL)、过热(OTP)、短路、电机过热(PTC)、反馈丢失检测、STO（需配安全模块） |
| 安规认证 | UL 508C、CE、cULus、EN 61800-3/5、RoHS |
| 工作温度 / 湿度 | 0～+55℃（无强制风冷降额）/ 5–95% RH 无凝露 |
| 安装方式 | 控制柜内垂直壁挂（建议上下留 ≥50mm 散热间距）或 DIN 导轨适配托架 |
| 物理尺寸（约） | 50×180×127 mm（W×H×D），依具体版本略异 |
| 防护等级 | IP20（必须装于封闭电控柜内） |
产品介绍
在某个包装线改造项目里碰到过：主轴 S21260-SRS 因车间粉尘侵入风扇滤网导致散热不良反复报 OTP（过温保护），产线每停一次就是半个班组的产能损失。它是 S200 家族里较典型的 12A 连续输出机型，专配 AKM 系列中小功率无刷伺服，DSP 电流环跑到 5kHz——换句话说，它决定电机能不能”跟得上节拍”而不是光把电送过去。
从供应链角度看，S200 系列 Danaher 原厂已转入 Legacy/Obsolete 状态（Kollmorgen 主推 AKD/AKD2G 替代），新货基本靠 NOS（全新库存）或经过老化测试的拆机件。按 TCO 算，一条有关键运动轴的产线，值得为它留一块冷备——等跨国调货基本等于接受非计划停机。唯一要提醒：换上去后必须用 Kollmorgen WorkBench 或 Servostar 面板比对原参数文件（*.par），别指望”插好就能跑”。
应用场景与库存策略
伺服驱动器一挂，该轴直接失去使能——CNC 进给轴锁死、转盘定位失效、贴片头不动。 系列交期原厂已停，二手市场鱼龙混杂（刷过固件、IGBT 老化板混卖很常见）。
- 半导体/电子组装设备（晶圆传输/邦定头 X-Y 轴） — 单轴故障→整台机停 → 建议按关键运动轴数 N÷2 向上取整备冷备，优先挑可联机存档参数的同后缀版本。
- 包装/印刷机械（横切刀/送膜伺服） — 多机同种 S21260-SRS → 建议全厂做共享 Buffer Stock（至少 1 块），年度大修时抽检上电自检。
- CNC 雕铣/磨床进给轴 — 偶有冲击负载易致 IGBT 过流损坏 → 建议结合报警历史，高频故障机台单独备 1 块，勿与不同后缀（如只支持 CANopen 的型号）混用。
- 采购核要点：要求卖家提供带载测试报告（接 AKM 电机跑转矩模式 + 监控母线电流波形），仅凭通电亮屏不够。
真实案例：华东某锂电制片机，运行第 7 年 S21260-SRS 报”Feedback Loss”后无法清除——查下来是驱动侧反馈接口光耦老化而非电机编码器本身。库房无备件，原厂 已 EOL，紧急从 MRO 渠道找 NOS 花了 4 天（含跨省调货+参数恢复），产线非计划停机损失约 18 万元。事后该厂把所有 伺服按”每 3 轴备 1 块冷备，后缀严格一致”做了战略囤货，每年大修做一次参数备份比对，再没为此停机。
