描述
产品详情

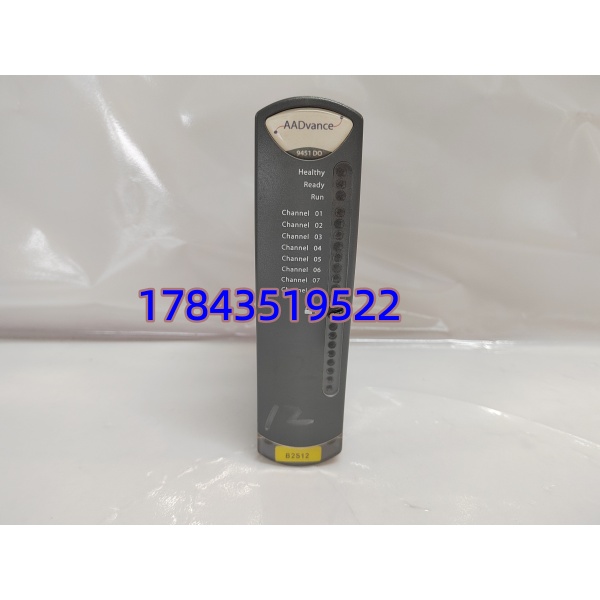

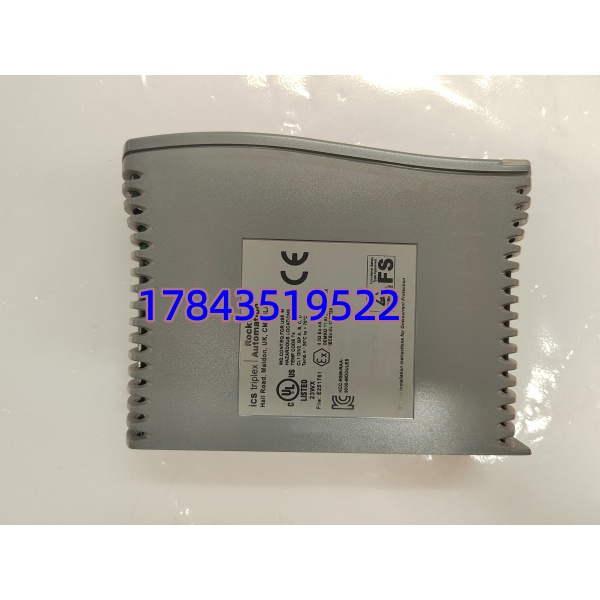

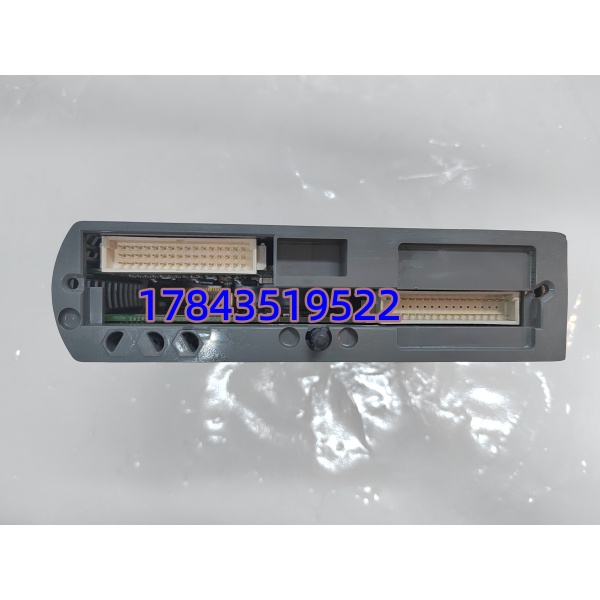

· 型号：T9451（订货号常写作 ICS TRIPLEX T9451 或 T9451-xxx）
· 品牌：ICS Triplex（Rockwell Automation 收购，原属 Triconex/AADvance 体系）
· 系列：AADvance / Trusted TMR Safety I/O
规格参数
- 产品型号：T9451（现场简称 9451）
- 模块类型：安全数字量输出模块（Guarded / Sourcing DO），适用于 SIS/ESD
- 输出通道：8 路独立隔离数字量输出（分组供电，通常 2 组 × 4 通道）
- 输出类型：源型（Sourcing/PNP），24V DC 场侧供电
- 额定输出电压：18～32 VDC（标称 24 VDC 场供电）
- 每通道连续电流：1.0 A @24VDC（典型），峰值 1.5～2 A 短时（<50ms）
- 背板供电：+24 VDC（范围 18～32 VDC），典型背板电流 ≈165 mA
- 模块功耗：约 3 W（模块本身），满载场侧功耗依负载而定
- 安全认证：IEC 61508SIL 3，UL、CSA、CE
- 隔离电压：通道-背板 ≥1500 V DC，通道组间隔离（光耦）
- 诊断功能：每通道开路/短路检测、过流保护、输出电压/电流监控、模块自检
- 响应时间：典型 <2 ms（1.174 ms simplex / 2.202 ms 冗余模式）
- 热插拔：支持（系统在线运行时可更换，需机架带电且系统配置允许）
- 安装方式：插入专用 I/O 机架，配合端子基座（T9892 或 T9400 系列）
- 工作温度：0～+60℃（部分资料 -40～+70℃，以具体版本手册为准）
- 尺寸/重量：约 166×42×118 mm，≈340 g
产品介绍
T9451 是 ICS Triplex AADvance / Trusted 安全系统里的 8 通道 24V DC 源型数字量输出模块，设计目标就是 SIS 和 ESD——驱动急停电磁阀、安全继电器、关断阀线圈。跟普通 PLC DO 卡最大区别是内置逐通道诊断（开路、短路、过流）和硬件级故障安全（De-energize to Trip），单一内部元件失效不会导致输出”粘死导通”，这是 SIL 3 认证的核心要求。
坦白讲，这东西不是用来跑普通 MCC 启停逻辑的——它贵、它专、它要配 Tricon/AADvance 机架和端子基座。它的价值在于石化/炼化装置里 ESD 回路的 DO 卡烧了必须原样替回，不能随便换普通 DO 卡，否则 SIL 等级和 HAZOP 审查过不去。有一点要注意：T9451 需配合对应端子基座（常见 T9892 或 T9400），单独买模块没基座是插不上的。
应用场景与行业案例
痛点切入
我在现场碰过——炼化装置 ESD 系统某 DO 卡通道短路报警，安全审计要求 SIL 3 等级的替件。普通 ABB/Siemens DO 卡没通道级开路诊断和 SIL 3 认证，硬换会让 SIS 降级，年检直接不通过。这种时候只能找原规格 替回去。
典型场景
- 油气/炼化 ESD 系统：驱动紧急关断阀(ESDV)电磁阀线圈——要求 SIL 3 + 故障安全，非它不可
- 化工装置安全联锁：安全继电器、排烟阀、紧急停车按钮指示灯——需通道诊断证明未失效
- 电厂辅机保护：汽轮机旁路 ESD 输出——TMR 架构下单点故障不影响输出正确性
- 海上平台/FPSO：空间受限机柜配合 AADvance 紧凑机架，热插拔不停机更换 DO 卡
真实案例
南方某炼厂大修后点检发现 AADvance 机架 Slot 5 的 报”Channel 3 Open Circuit”且无法清除，怀疑驱动芯片老化。距下次开工只剩 6 小时，原厂交期两周。从备件商调一块测好保用的拆机 ，核对 firmware rev 兼容（AADvance 需注意固件匹配提示），插回机架、热启动自检通过、8 通道均 OK。老师傅说：”SIS 的 DO 卡宁可多留一块在柜顶，别等炸了再找。”
