产品详情
· 型号：T9432
· 品牌：ICS Triplex（Rockwell Automation 过程安全线）
· 系列：AADvance TMR（也用于 Trusted TMR 扩展槽，需核对机架固件版本）
规格参数
| 项目 | 参数 | 备注 |
|---|---|---|
| 模块定位 | TMR 模拟量输入（AI） | 每通道三系并行采样+硬件表决 |
| 通道数 | 16 路（独立隔离） | 市面有写 32 路是误把 TMR 三系×16 算成 48 或混淆配置，标准件 16 物理通道 |
| 输入类型 | 4-20mA / 0-20mA / 0-5V / 1-5V / 0-10V / ±10V | 每通道软件可配，部分 Rev 支持 TC/RTD 需核对手册 |
| 分辨率 | 16 位 Σ-Δ ADC | 典型 ±0.1% FSR，25℃ ±0.05% FSR |
| 采样更新 | 6 ms/通道（无滤波）~ 100 ms/通道（可配） | — |
| 隔离 | 通道-背板-电源三向隔离，500VDC 工作隔离，2500V 脉冲耐受 | 通道间不共地 |
| 断线诊断 | 开路/短路/过量程，升/降级可配（如 4-20mA 断线报 24mA 上溢） | 无需外接检测电阻 |
| 架构 | 320 TMR，三系 A/B/C 投票，单系故障自动屏蔽 | SIL3 不降级 |
| 背板供电 | 24VDC（18-32VDC）冗余馈电，典型 4W | 不外接电源 |
| 通信承载 | AADvance/Trusted 背板 TMR 总线 | 对外 Modbus 由 T8151B 等做 |
| 热插拔 | 支持受控在线更换（系统置维护态后拔插） | 非随意带电抽 |
| 工作温度 | -40℃ ~ +70℃ | 存储 -40~+85℃ |
| 湿度 | 5%~95% 非冷凝 | — |
| 安装 | AADvance 标准机架 / Trusted 扩展槽（配 T9400 类端子底座） | 非 DIN 轨独立 |
| 尺寸/重量 | 约 150×50×120 mm / 0.34~1.0 kg（资料不一，以铭牌为准） | — |
| 认证 | CE / UL / IEC 61508 SIL3 / TÜV | 清关核 COC |
| 状态 | 部分 Rev 原厂成熟/交期长，备件市场 New Surplus 为主 | — |
产品介绍

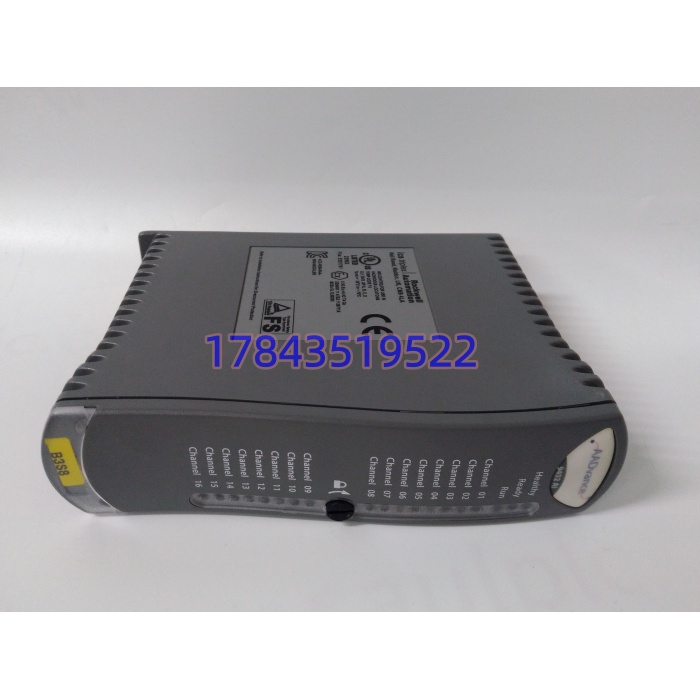

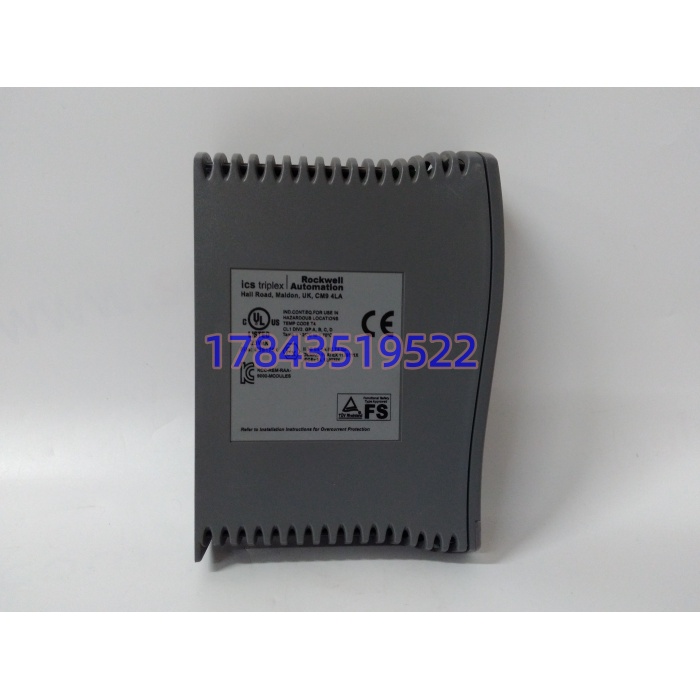

T9432 不是 Tricon 的电源（8312）、不是 T8312 扩展适配器、也不是 T8151B 通信卡，它是 ICS Triplex AADvance / Trusted TMR 机架里干“模拟量进门”的 16 通道 AI 模块。现场变送器来的 4-20mA 或 0-10V 进端子底座，模块内每通道走三路独立信号调理+三路 ADC，同时采样同一信号，背板专用 ASIC 做 2oo3 投票，单系 ADC 漂移或开路不影响送进 CPU 的值。SIL3 域里它和 T8431（老 Trusted 16AI）是前后辈关系，T9432 偏 AADvance 新机架，T8432 偏老 Trusted，底座脚位和工程库不通用，换型必须核对机架类型。

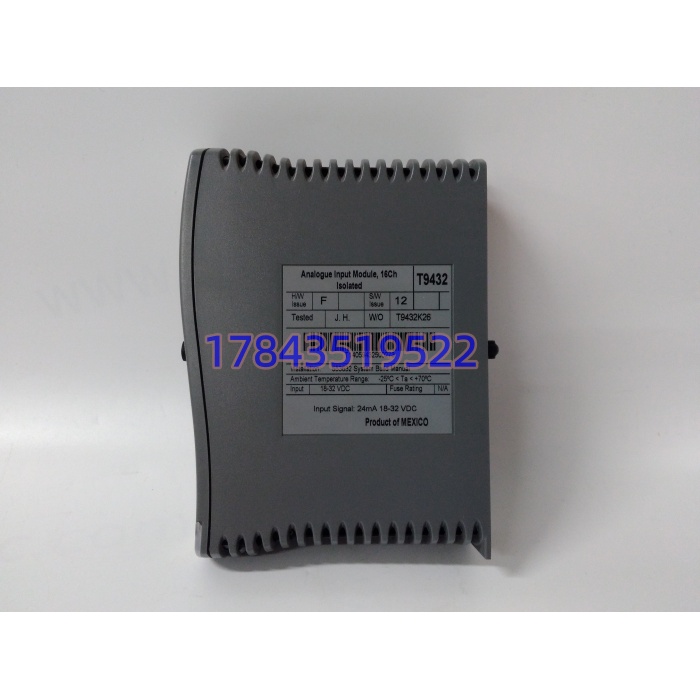

和用普通 16 位 AI 卡+外部安全继电器搭 SIS 比，T9432 的差异在“测量链本身三重化”——普通卡坏一路出假值安全逻辑不知道，T9432 坏一路自己屏掉报诊断，SIL3 证书覆盖到端子排。和同门 T9431（8 通道）、T9430（8 通道）比，它是 16 通道满配版。有一点要注意：电商页常把它写成“32 通道”“既 AI 又 AO”“Tricon 电源”“RS485 通信卡”，都是把 T94xx 家族参数张冠李戴，订货以铭牌 T9432 + Rev 后缀为准。
应用场景与行业案例
我在海上平台 ESD 改造遇过：原 Trusted 机架 T8431 老化，反应器温度 16 点里偶发一点跳到 0℃，SIS 误联锁停进料泵。查是老模块通道隔离胶老化共模漏电流飘。换 进 AADvance 机架（机架固件升到认 T94xx 的版本），同一点表重映射，三系投票把偶发坏系值丢掉，误跳没了。
典型场景：
- 油气 ESD/F&G：井口压力、分离器液位、火气探头模拟量进 SIL3， 断线诊断直接喂联锁，不靠外部电阻。
- 化工反应器温度监测：多点热电阻/变送器 4-20mA 入 TMR，单点传感器断线系统报维护不误跳。
- 电厂锅炉保护：汽包压力、给水流量 16 点 AI 走 ，SOE 前采集精度 ±0.05% 够汽机 ETS 用。
- 长输管线 SCADA 前端：宽温 -40℃ 启动，无人站柜内不加热也能跑。
- 老 Trusted 升 AADvance：原 T8431 备件断货，机架允许混插时以 替，工程里改 AI 模块类型重下装。
真实案例：2022 年西北某天然气处理厂，夜班 DCS 上 C 列反应器三点温度同时显示 -1.2%（下溢），SIS 没跳但报警刷屏。到现场拆 T8431 看通道隔离片发黄，临时把这三点到备用通道跨接、系统里改点表保运行；次日停机窗口换整块 （AADvance 机架已预留槽），Tristation 读原量程组态下装，LED 三系全绿。仪表班长说：“AI 卡坏得隐蔽，电压没超量程、通信没断，就是隔离老化漏电流——TMR 的好处是换卡前坏系自己报，不会闷声出假值。”
