描述
产品详情
· 型号：T9432
· 品牌：ICS TRIPLEX
· 系列：AADvance / Trusted TMR
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 通道数 | 16 路，单端/差分可组态 | 每通道独立隔离，非伪差分 |
| 输入类型 | 4–20mA、0–20mA、1–5V、0–10V、±5V、±10V | 每通道软件组态，无硬件跳线 |
| 分辨率 | 16 位（有效 15 位+符号） | Sigma-Delta ADC，非逐次逼近 |
| 精度 | ±0.1% FSR（25℃典型），全温 ±0.25% | 4–20mA 档 ±0.004mA |
| 更新周期 | 6ms/通道（无滤波）~100ms/通道（可配） | 受 AADvance 扫描周期制约 |
| 隔离电压 | 500VDC 通道-背板，通道间隔离 | 脉冲耐压 2500V（渠道页常见标注） |
| 共模抑制 | >120dB @50/60Hz | 现场变频器干扰下实测有效 |
| 开路检测 | 4–20mA 掉到 <3.6mA 报 Wire Break | 零电流也报，兼容两线制变送器 |
| 冗余架构 | 内部三系 ADC + 2oo3 表决 | 单系故障自动屏蔽，不进 CPU 错值 |
| 背板接口 | AADvance/Trusted TMR 专用安全背板 | 不兼容 Tricon eXP 背板（虽同品牌不同系） |
| 供电 | 背板 24VDC（18–32V），典型 4W | 无外接端子，冗余电源由机架给 |
| 端子配套 | T9831 / T9832 / T9833 三重端子板 | 模块本体无接线端子，线在 T98xx 上 |
| 工作温度 | -40～+70℃（部分批次 0～60℃） | 机柜内长期 55℃ 正常 |
| 防护等级 | IP20（机柜内安装） | 渠道页”IP65 铝壳”是错标 |
| 尺寸/重量 | 约 180×110×45mm / 0.34kg（渠道页有 1.5kg 误标） | 以原厂 AADvance 单槽卡实物为准 |
| 安全等级 | IEC 61508 SIL3，TÜV 认证 | 作为 Trusted/AADvance SIL3 架构组件 |
| 生命周期 | 随 AADvance 线进入备件期，走库存/翻新 | 原厂 RPP 可订交换件 |
| 易混型号 | T9110（CPU）、T8110B（Trusted CPU）、T9402（DI）、T9451（DO） | 渠道页常把 T9432 错写成”处理器” |
产品介绍
T9432 是 ICS Triplex AADvance / Trusted TMR 机柜里干”模拟感知”的卡。现场变送器的 4–20mA、阀门定位器的 1–5V、热电偶经变送器转出来的标准信号，先进 T983x 端子板，再进 T9432 做三系并行 ADC 采样，每系独立隔离、独立转换，然后模块内部做 2oo3 表决，把”多数一致值”通过安全背板送给 T9110 / T8110B 这类 CPU 跑 SIS 逻辑。它不跑用户程序，不做 PID，就是个高完整性模拟前端。和 Tricon eXP 的 AI 卡虽然都叫 T9432 且都 16 通道 4–20mA，但背板协议和组态软件不通——AADvance 用 AADvance System Tools，Tricon 用 TriStation，采购时必须把”系统前缀”绑死。

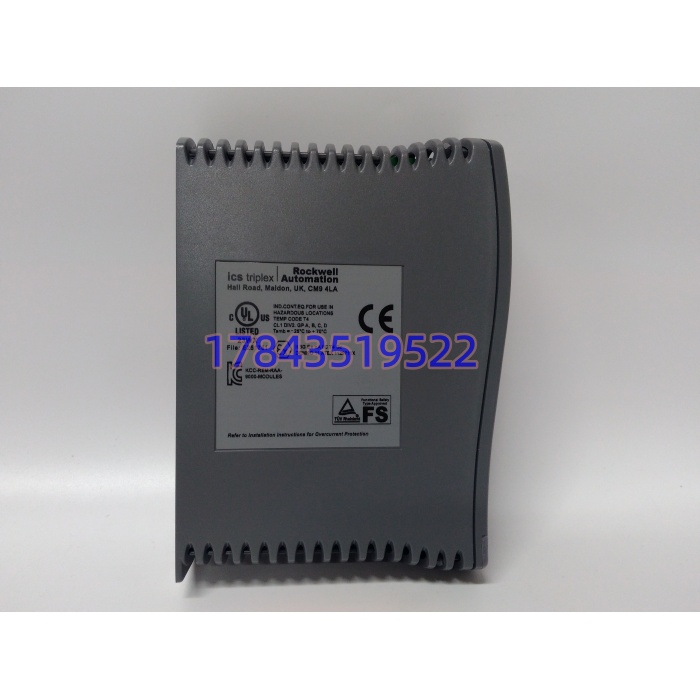

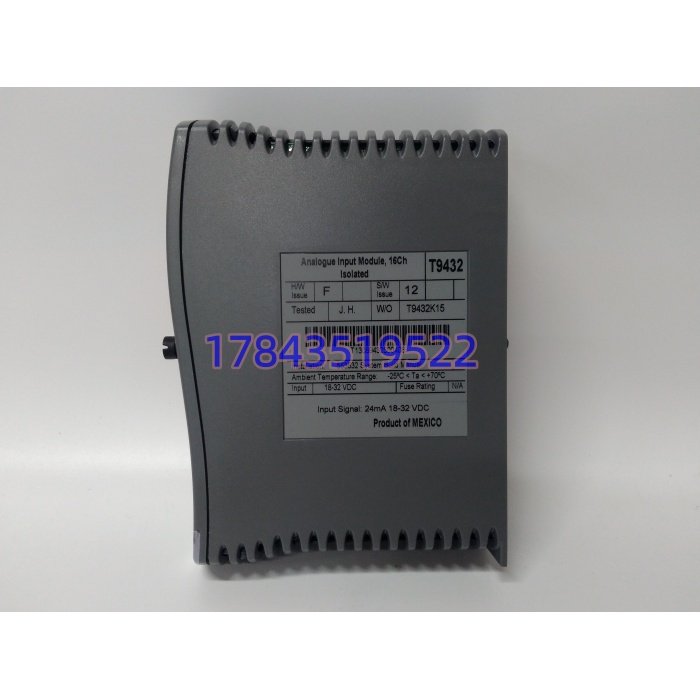

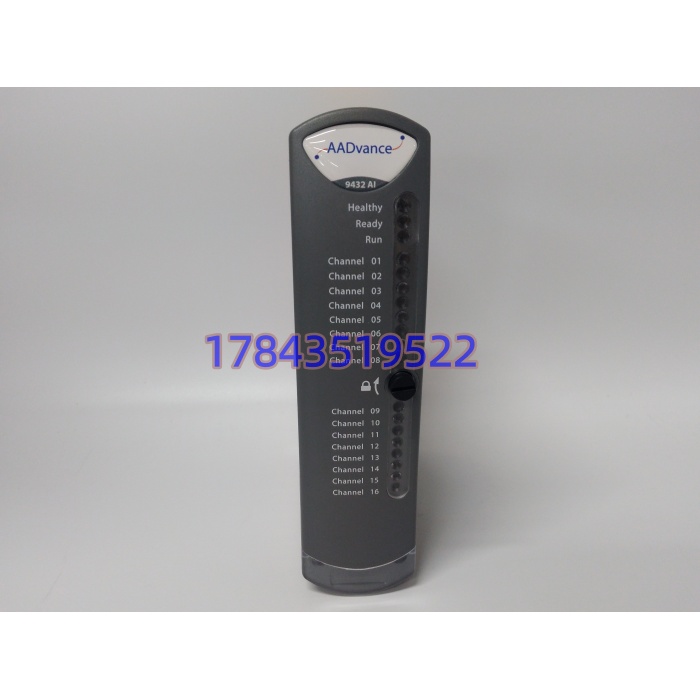

坦白讲，这卡渠道页水分最大的一点就是”把它包装成 CPU”。T9432 前面板 LED 有 Power/Fault/每通道状态，但没有”处理器运行”灯，因为它就不是处理器。我在验收时见过供应商 PPT 写” TMR 处理器”，拆开看就是三片 ADC + 表决 FPGA + 隔离电源，笑死。和 T9110（AADvance CPU）分工清清楚楚：T9110 跑逻辑， 供数据，换备件时别买反。竞品视角，用 Tricon 的 3700A 或 HIMA F3 AI 替代都得连机架带组态一起换，急修顶同型号最现实。
应用场景与行业案例
我在现场遇到过最阴的故障：海上平台 ESD 柜里 第 6 通道周期性跳 3.8mA（刚好在 4mA 下限边缘），画面液位显示”0.5% 且闪烁”，但变送器端测回路电流稳稳 4.02mA。查了一周，最后发现是 T9832 端子板对应通道的熔断电阻老化，等效串联电阻从 50Ω 漂到 120Ω， 内部 250Ω 采样电阻分压被拉偏。换 T9832 端子板（ 模块本身没坏）解决。这类”AI 值飘但模块不报故障”最折磨人——因为还没到 3.6mA 断线阈值。
- 炼厂反应器温度监测：32 路 K 偶经变送器转 4–20mA 进 ，2oo3 表决后送 T9110 做高高温联锁，单 AD 片坏不误跳。
- 海上平台火气系统：可燃气体探测器 4–20mA 进 ，开路检测直接触发 F&G 故障报警，避免探测器断电被发现。
- 电厂锅炉汽包水位：三取二水位变送器（3×4–20mA）分别进三块 的不同通道，SIL3 架构下”信号级冗余”先于”逻辑级冗余”。
- 长输管线压力保护（HIPPS）：管线上游压力 4–20mA 进 ，6ms 更新，超压时 T9110 发令关断阀，响应快于 DCS 常规扫描。
- 化工罐区液位：磁致伸缩液位计 4–20mA+HART 透传， 采主值，HART 诊断经同线走，省一路通信。
前年去渤海湾一个 FPSO，夜班 DCS 画面 #2 分离器压力通道偶发”???”（质量位坏）， 该通道 Fault LED 黄闪但没进模块级故障。翻 AADvance 诊断缓冲区，是”Channel A/B agree, C disagrees > tolerance”，即三系里 C 系 ADC 偏了 0.8% 超容差，模块内部已屏蔽 C 系、用 A/B 表决值送 CPU，所以工艺值其实没丢，只是质量位打了”degraded”。库存调一块 ，AADvance 机架切维护模式、停 24V 背板电、拔旧插新、T9832 端子不动，上电后系统自动重读模块 EEPROM 校准表，该通道恢复 Good 质量。老师傅说：这卡厉害在”坏了也不让你看见坏”，但诊断缓冲区不查就等于盲飞。
