产品详情

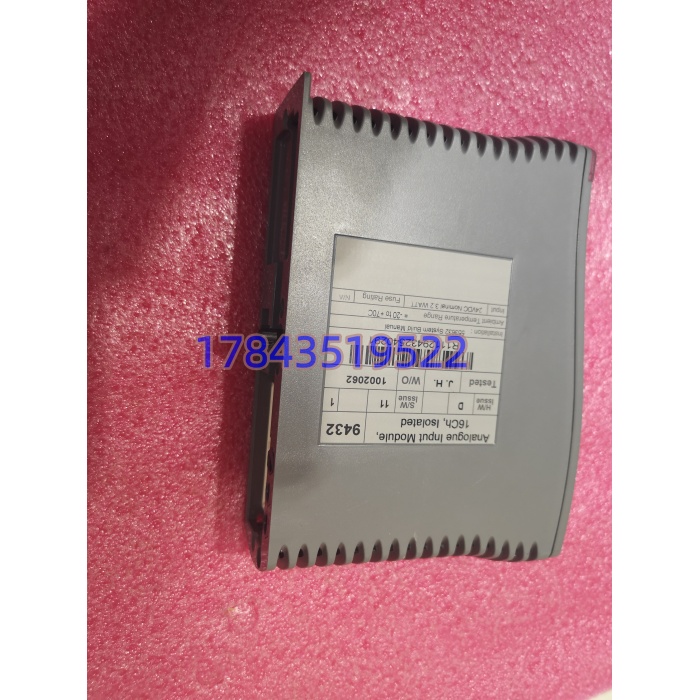

· 型号：T9432
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：AADvance（T94xx I/O 家族，与 T9431 8 通道、T9451 DO 同系）
规格参数
| 参数项 | 数值 / 说明 |
|---|---|
| 通道数 | 16 路独立隔离模拟输入 |
| 信号类型 | 4–20 mA（默认）、0–20 mA、0–10 V、1–5 V、±5 V、±10 V、热电偶（TC）、热电阻（RTD） |
| 输入阻抗 | 电流档 ≤250 Ω（典型），电压档 ≥2 MΩ |
| ADC 分辨率 | 16 位 |
| 精度 | ±0.1% FSR（典型，含非线性与温漂） |
| 采样/更新 | 1 kHz 通道刷新（可软件滤波至 100 ms/通道） |
| 通道隔离 | ≥500 V DC 通道-背板，通道间隔离（非共地） |
| 脉冲耐受 | 2500 V 瞬态光电隔离 |
| 共模抑制 | >120 dB @ 50/60 Hz |

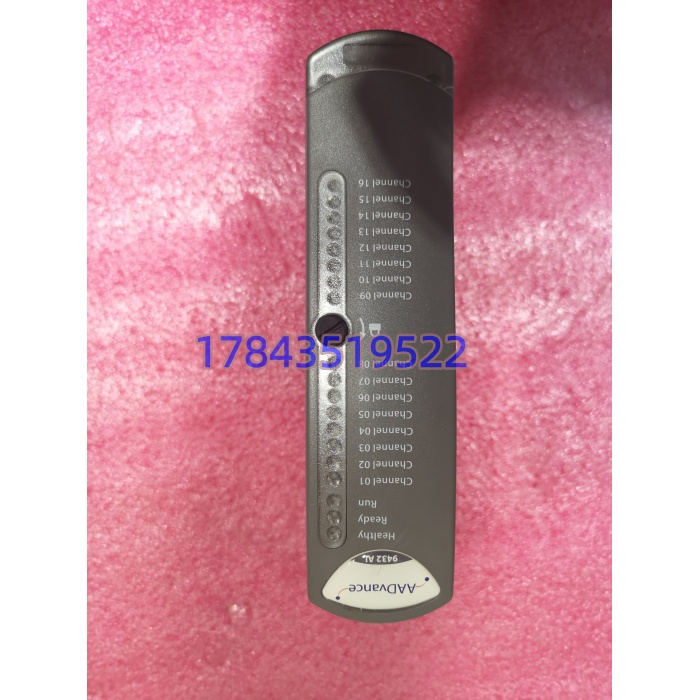

| 诊断 | 开路/短路/超量程/欠量程/模块自检，前面板 OK/FAULT LED，EDM 可读通道健康 |
| SOE | 内置事件顺序记录，1 ms 分辨率 |
| HART | 支持 4–20 mA 回路 HART 数字透传（不影响安全表决） |
| TMR 机制 | 三路独立 ADC 并行采样 + 硬件三取二表决，单通道故障自动隔离 |
| 供电 | 18–32 V DC（标称 24 V DC），双冗余端子输入，典型功耗 ≤4 W |
| 热插拔 | 支持（AADvance 智能槽/相邻槽在线更换） |

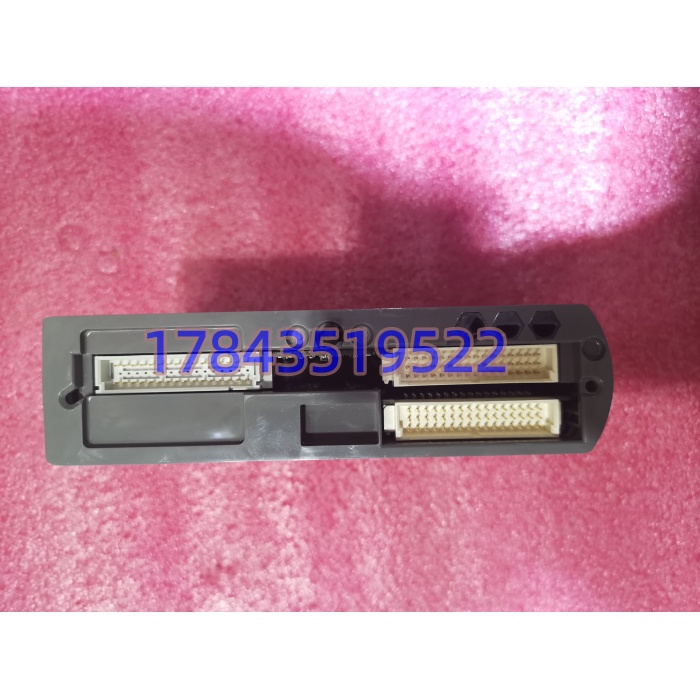

| 配套端子 | 必须配专用 TA：如 T9432C（eXP 用）或 AADvance 对应 T989x 端子组件，裸模块不接线 |
| 工作温度 | 0–60 ℃（商用档）；宽温版 -40–+70 ℃（以壳体铭牌为准） |
| 存储温度 | -40–+85 ℃ |
| 环境 | 5–95% RH 非凝露，IP20 柜内（前部防护依 TA 版本），G3 防腐 |
| 认证 | IEC 61508 SIL 3、IEC 61511、TÜV，部分配置 API RP 14C 参考 |
| 尺寸重量 | 约 180×110×45 mm，约 0.34 kg |
| 生命周期 | AADvance 仍属 Rockwell 安全产品维护线；T9432 可订但交期长，二手拆机流通多，注意硬件版本（D15/F15 等）与固件匹配 |
产品介绍
T9432 是 ICS Triplex AADvance 安全系统里干”把现场压力/流量/温度变成数字量、还要经得起 SIL 3 审计”的活。它不是单工 AI 卡——单块 T9432 自身是 16 通道隔离采集，但在 TMR 系统里通常三块 T9432 分别挂在三个支路，对同一现场变送器做三取二表决，任一卡漂移或通道开路，系统屏蔽故障卡、不误跳车也不漏跳车。4–20 mA 默认走两线制变送器，0–10 V / TC / RTD 通过组态切换，开路检测在变送器断电或断线时主动上报告警，不靠上位机轮询发现。
坦白讲，这卡现场最坑的不是参数，是平台归属混乱和端子底座绑定。T9432 同时出现在 AADvance 和 Tricon eXP 资料里，但老 Tricon v9 机架认不认它要看主处理器固件版本；AADvance 用 T989x 端子，eXP 用 T9432C，裸模块插错 TA 上电不通讯。我在 LNG 接收站见过一次：备件库发一颗 ，TA 却是 T9400（DI 用），AI 点全报”module mismatch”，查两天发现不是卡坏是 TA 代错。这种事手册不会红字提醒，全靠铭牌核对。
应用场景与行业案例
失效表现：单通道读数死在 3.98 mA（开路默认）、三取二表决时某支路持续被投票淘汰（卡边缘退化）、HART 能通但 PV 不更新、或 OK 灯红+FAULT 闪（内部 ADC 基准漂移）。最危险的是”精度慢漂”——SIL 3 回路里温度读数每月偏 0.3%，联锁定值其实已经偏移，系统不报警，等工艺真到阈值时跳车滞后。
- 石化 ESD 紧急停车：反应器温度/分离器压力/液位三取二进 SIS， 采 PV，超限触发切断阀，SIL 3 审计必备。
- 海上平台火气系统（F&G）：探火探头、烟气变送器 4–20 mA 进 ，HART 读探头诊断，SOE 记 1 ms 事件链做事故回溯。
- LNG 冷箱温度梯度：TC 信号多、分布广， 的通道间隔离扛地电位差，±10 V 量程配冷端补偿。
- 长输管道 SCADA 监控：压力变送器 4–20 mA 经 进 AADvance，HART 透传读传感器自诊断，减少上塔次数。
- 老 Tricon 系统升级过渡：v10/v11 机架插 替老 T843x AI，TMR 架构不变，AADvance Workbench 重组态。
真实案例：2023 年渤海某海上平台，压缩机防喘振回路三取二温度里一路（ 支路 B）读数每周偏 0.4℃ 且缓慢加剧，没超报警但三取二差值偶尔触”信号分歧”维护报警。倒班仪表把支路 B 的 拆下送实验室，发现内部 4–20 mA 采样电阻温漂超差，25℃ 标定时准、55℃ 柜内漂 0.8%。库存调一颗拆机 （硬件版本 F15，和现网同版本），上 AADvance 测试机架带 3051S 跑 HART+PV 标定，1.27 mA 对应 0%、15.8 mA 对应 100%，误差 0.05%，带电热插拔换上去（先 AADvance Workbench 置该支路维护模式→拔旧→插新→退出维护），三取二差值回正常。安全工程师原话：”SIL 3 系统里卡没死透比死透更可怕，它假装健康，其实在慢慢骗表决器。”
