描述
产品详情

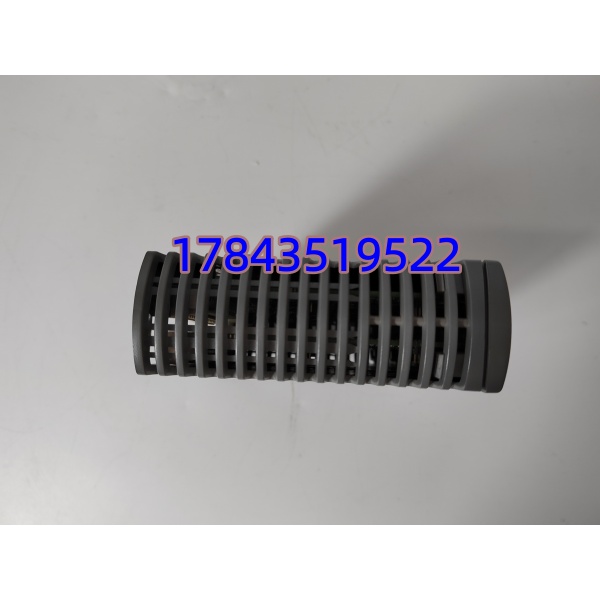

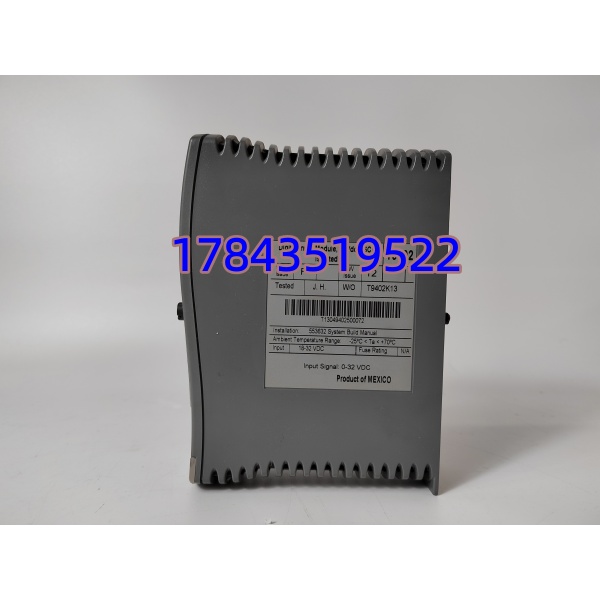

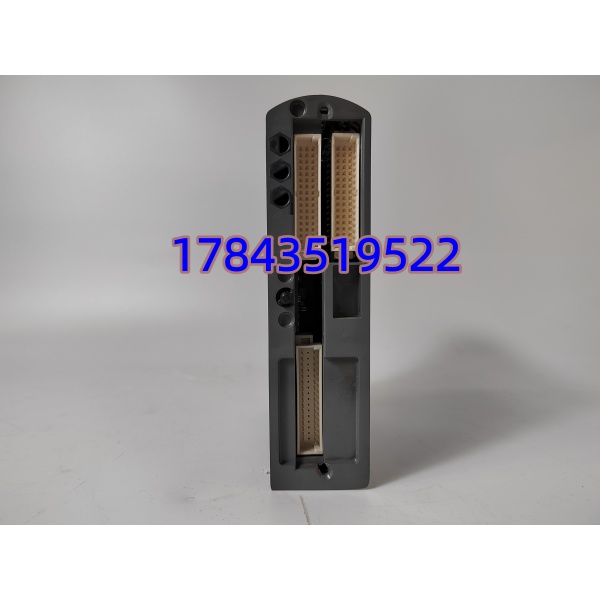

· 型号：T9402（ICS Triplex AADvance T9402 16-ch 24 VDC Digital Input Module）
· 品牌：ICS Triplex（现Rockwell Automation）
· 系列：AADvance安全控制器（TMR架构，SIL 3）
规格参数
| 参数项 | 技术规格 |
|---|---|
| 产品全称 | T9402 — AADvance Digital Input Module, 16 channels, 24 VDC, TMR architecture |
| 制造商 | ICS Triplex（现Rockwell Automation Safety Solutions） |
| 系统归属 | AADvance安全控制器机架（插T8110机架槽）或独立DIN轨安装（T9402自带壳） |
| 通道配置 | 16路数字量输入，24 VDC（范围18–30 VDC），支持干接点（无源开关）或湿接点（有源传感器NPN/PNP需核对） |
| 冗余架构 | 三重模件冗余（TMR），每输入信号三通道独立采样，硬件2oo3表决剔除故障通道，单故障不停ESD/F&G |
| 隔离 | 通道–通道2500 VAC脉冲隔离，通道–系统背板光隔，防地环/浪涌串入 |
| 响应时间 | ≤10 ms（从接点闭合到CPU锁存联锁），诊断扫描<1 ms |
| 诊断功能 | 每通道开路/短路/断线检测，LED指示通道状态/故障，通过Workbench读故障码 |
| 供电 | 由AADvance机架背板供24 VDC（T8110电源模块），或独立DIN轨版端子供24 VDC ±20%，功耗≤5 W |
| 指示 | 前面panel Run/Err/Active LED，每通道Input ON LED（绿），Fault LED（红） |
| 安装形态 | 插AADvance机架欧卡槽（单槽宽160×100×25 mm），或35 mm DIN轨独立壳（约90×70×110 mm） |
| 物理尺寸 | 欧卡≈160×100×25 mm/0.2 kg；独立壳≈90×70×110 mm/0.45 kg |
| 工作条件 | 0℃至+60℃操作（柜内），宽温版-30~+80需核对，存储-40℃至+85℃，5–95% RH非冷凝 |
| 认证 | IEC 61508 SIL 3，TÜV认证，API 670相关（ESD/F&G） |
| 软件 | AADvance Workbench（IEC 61131-3 LD/FBD/ST），DI映射为%I地址 |
| 生命周期 | 原厂EOL/NRND边缘，AADvance后继但T9402存量大，老炼化/海上平台/核电ESD还在跑，MRO靠拆机测试顶 |
| 关联 | 常配T8110机架+T9100 CPU+T9300 DO做完整ESD/F&G系统，T9402 DI进急停/限位/火气探头 |
产品介绍
从维护者视角切入：这不是普通PLC的DI卡（无表决/安全认证），也不是Triconex Trident DI卡（物理插槽不同），而是AADvance机架里那块带三通道表决的——现场实测发现，海上平台或炼化ESD柜还插着它，16路24 VDC进急停按钮/压力开关/火气探头，三通道独立采同一接点信号，硬件2oo3表决后给T9100 CPU做ESD联锁（燃料阀关/泵停），单通道开路/短路故障自动剔除不停保护。严格来说，它只在AADvance Workbench v2.x–v3.x下原生支持，新ControlLogix安全DI卡物理插槽（1756 vs AADvance机架）和软件（Workbench→Studio 5000安全）全不同，升要停ESD做SIF重验算（请以原厂手册为准），老线动不了因为ESD停机赔百万。
作为库存经理，这归ABC的A类：一台海上平台 Err灯常亮=火气探头DI盲→ESD全失关井泄压赔千万+人命，模块拆机三百到八百但停线代价亿级。ICS Triplex原厂EOL交期无，老AADvance在炼化/海上/核电还在跑，属于“停产、MRO靠拆机测试、建议备1件冷备+秋检做DI环回（短接点看LED亮+Workbench读%I地址）”的典型SIS保命件。TCO算，备件放柜+每秋检做DI环回测，比等改造停ESD两天重SIF验算赔百万。
应用场景与库存策略
痛点切入直白：凌晨海上平台ESD柜AADvance机架 Err红——火气探头DI全盲，T9100报“DI Fault”，ESD全失关井泄压。拆发现通道3开路（现场接线M4松，火气探头24 V进线断），单通道故障但2oo3表决剩2oo2仍可运行（我现场只冗余机架时热换），断平台总供电切ESD旁路（非计划关井）。ICS代理说AADvance EOL无新件推荐ControlLogix安全DI，改机架+Workbench→Studio 5000停ESD两天重SIF验算。MRO二手池调货跨三省带不确定 vs T9403（T9403=48 VDC DI混清致电平不匹配）。
典型场景与备货建议：
- 海上平台/炼化ESD：AADvance机架 16DI进急停/压力开关/火气探头，2oo3表决保ESD不停。建议安全科备1件冷备件（Buffer stock）放防潮柜防静电袋+ESD柜旁，每秋检做DI环回：短接DI进24 V看LED绿+Workbench读%I地址1/0吻合，拍现场线标M4锁固胶点。
- 核电/煤化工F&G：宽温-30~+80℃柜内十年，独立DIN轨版扛辐射/高温。建议按每机架备1件，成色选测试OK拆机（新交期无），附原Workbench .aad项目备份U盘+DI通道标贴照（DI0=急停 DI1=压力开关 etc）。
- 电厂锅炉保护： DI进火焰丧失/汽包低水位开关，升ControlLogix需停ESD重SIF。建议，贴“仅 24 VDC DI，Workbench v2.x兼容，伴.aad U盘”。
- 制药/发酵防爆： DI进防爆门磁/可燃气体探头，宽温柜内。建议安全库存=关井泄压赔千万：若DI盲ESD全失，那就备1件冷备+秋检做bench插AADvance测试机架Workbench读DI环回拍视频。
真实案例：南海某导管架平台，2025年台风季ESD柜AADvance机架（T8110+T9100+Slot=）Err红DI全盲，火气探头24 V进线M4松断，2oo3表决剩2oo2仍运行但Err告警。值班安全想热拔换，我拦住——单冗余2oo2时带电拔剩1通道会ESD全失触发关井，先投ESD旁路（低产期允许），断机架24 V（AADvance冗余对卡热插拔理论上可，但我不赌台风晃电下总线稳），拔旧件（拍线标：DI0=火气探头 24 V+进M4），装测试OK拆机，上电T9100自动同步DI配置（Workbench设Auto Sync），Run绿，短接DI进24 V看LED亮+Workbench读%I 1/0吻合。全程ESD旁路12分钟，要是等新原厂交期24周，台风期带故障跑一个月，单通道再挂就非计划关井泄压，日损气量六位数。事后提进A类，采购Last-time-buy 4件拆机放平台防潮柜，附U盘.aad+DI标贴照，秋检做M4锁固胶+DI环回测拍视频。
