描述
产品详情

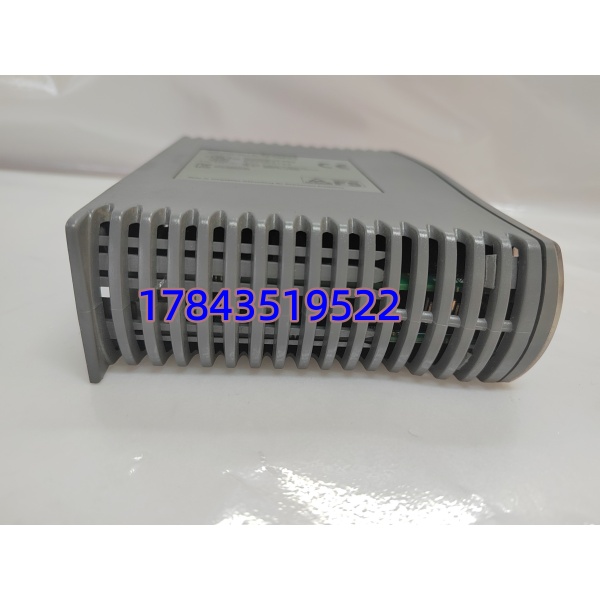

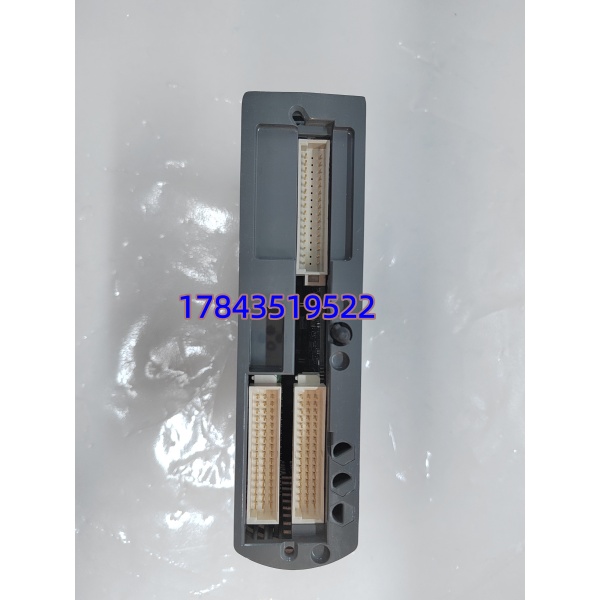

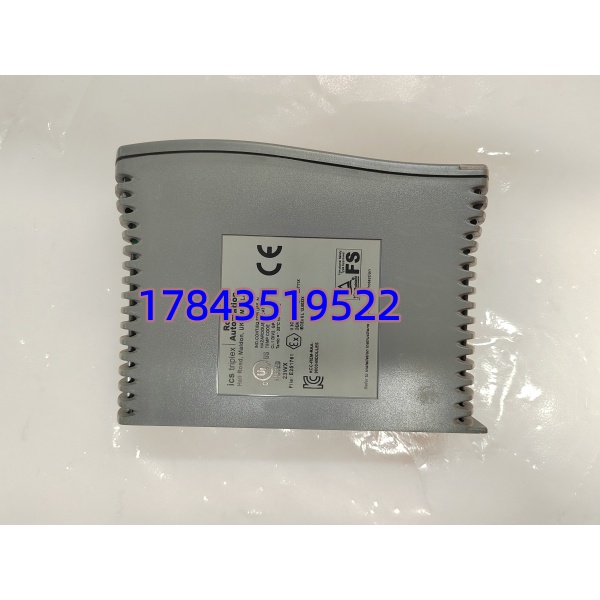

· 型号：T9402
· 品牌：ICS Triplex（Schneider Electric Legacy Safety Products）
· 系列：AADvance / Trusted™ TMR System — Digital Input Module
规格参数
- 产品型号：T9402
- 制造商：ICS Triplex Ltd.（现 Schneider Electric）
- 适用系统：ICS Triplex AADvance 及 Trusted TMR（T8100/T9100 系列机架）
- 模块类型：安全数字量输入（Safety Digital Input, DI）
- 输入通道数：16 通道，分 4 组隔离
- 额定输入电压：24 V DC（工作范围 18～32 V DC）
- 逻辑阈值：”1″典型 ≥18V，”0″典型 ≤5V（依组态）
- 通道隔离耐压：2500 V AC（通道组 ↔ 背板，通道组间隔离）
- 响应时间：标准 ≤5 ms；高速模式可达 ≈250 μs（依固件/组态）
- 诊断功能：通道开路/短路检测、线路监测（Line Monitoring可选）、模块健康 LED、SOE 事件序列记录（1ms分辨率）
- 安全认证：TÜV certified to IEC 61508SIL 3，IEC 61511，ANSI/ISA-84.01
- 背板供电：由机架电源供给，典型 ≤260 mA @ 24V DC，功耗 ≤4 W
- 安装方式：插板式，插入 Trusted/AADvance I/O 机架（支持热插拔——需系统配置允许，更换前确认机架在线状态）
- 工作温度：0 ～ +60℃（部分资料 -25～+70℃，以原厂手册为准）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH（非凝露）
- 危险区域认证：Class I Div 2 Groups A-D / ATEX（依生产批次）
- 指示灯：Power/Run/Err + 每通道状态 LED
- 外形（典型）：约 127×95×25 mm，重 ≈0.34 kg
产品介绍
现场实测发现——SIS 机架上这卡要是慢慢老化出现偶发通道拒动，ESD 系统未必立即报故障（尤其没开线路监测时），等到年检做回路测试才翻出来，那时候临时找件基本来不及。T9402 的价值不在”跑逻辑”而在”合规可审计”：2500V 隔离挡现场浪涌、每通道带线路监测能在 SOE 里精确定位是哪根线断了，这对 SIL 3 定级和 HAZOP 审查很重要。
从备件 ROI 看，它不像电源那样炸了全线停，但 SIS 输入卡缺失会使相应安全回路降级甚至旁路——多数石化/炼化企业的 SIS 维护策略要求”同架构关键卡件最低备 1″。原厂新件已基本停产生，市面 NOS 价往往是新机年代的 2～3 倍但仍远低于一次非计划停车损失。严格来说它只在 AADvance/Trusted 机架固件匹配时即插即用，换架需核对机架类型（T8100 vs T9100 兼容列表），混用不同 Rev 后缀一般不影响功能但以原厂 PCU 组态软件读到的硬件版本为准。
应用场景与库存策略
SIS 卡件最怕的是”年检发现坏通道→等备件→超整改期限被通报”。TMR 架构虽允许单模块在线更换，但前提是你手边有件。
- 炼化/化工 ESD 紧急停车系统（急停按钮+安全门+液位开关联入 SIS）—原设计用 T9402 接入安全回路，无 Pin-to-Pin 替代→建议每套 SIS 机架按 ≥1 件冷备件（Buffer Stock），同型多机架可 N≤3 架共用 1 件但需确认固件兼容，写入 SIS 备件台账并年检时复核。
- 电站汽轮机保护系统（TSI 辅接点采集）—16 路 DI 采集跳闸接点状态→建议与信誉渠道签优先调货协议，平时不囤超限但要求 72h 可调。
- 核/制药高合规区（SIL 3 认证要求保留备件可追溯性）→采购 NOS 时必须索要原厂出厂标签照、序列号、原包装，避免使用无追溯的打磨板影响合规审计。
- 已规划 SIS 现代化迁移（Schneider Tricon/AAdvantage+ 替代）→不做新增囤货，技改预算预留新系统 I/O 置换费，遗留件可作同型老线互助。
真实案例：
南方某 LNG 接收站，2012 年投用的 ESD 系统用了两套 ICS Triplex Trusted 机架，T9402 负责集气区紧急关断按钮和超压开关联锁输入。第三年春季 SIL 回路测试发现 2#机架 Slot 3 第 7 通道恒显示”0″且线路监测报开路——量现场线正常，判定卡件通道老化。库房无备件（当年按 C 类管），联系欧洲渠道 NOS 报 6 周交期，最终从国内同行拆借一块同 Rev 周转才在一周内恢复全回路测试。事后安全总监把 T9402 及同机架 DO/AI 全升 A 类，各备 1 件密封保存，每年 SIL 验证时顺便做一次上电自检。教训就一句：SIS 卡不坏则已，一坏赶不上年检整改期就是合规事故。
