产品详情

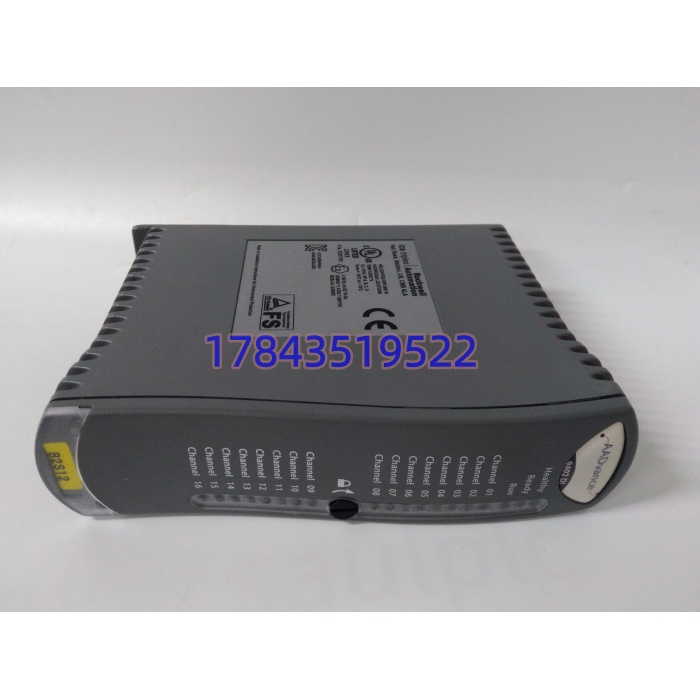

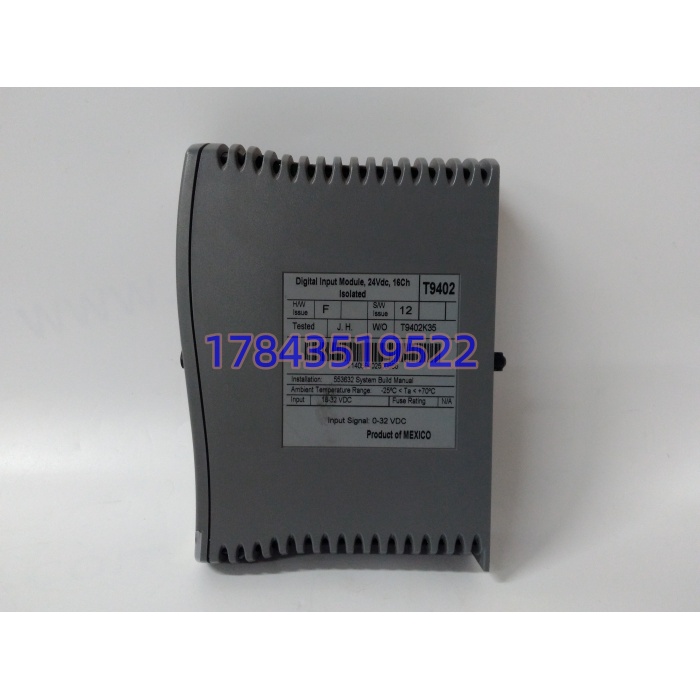

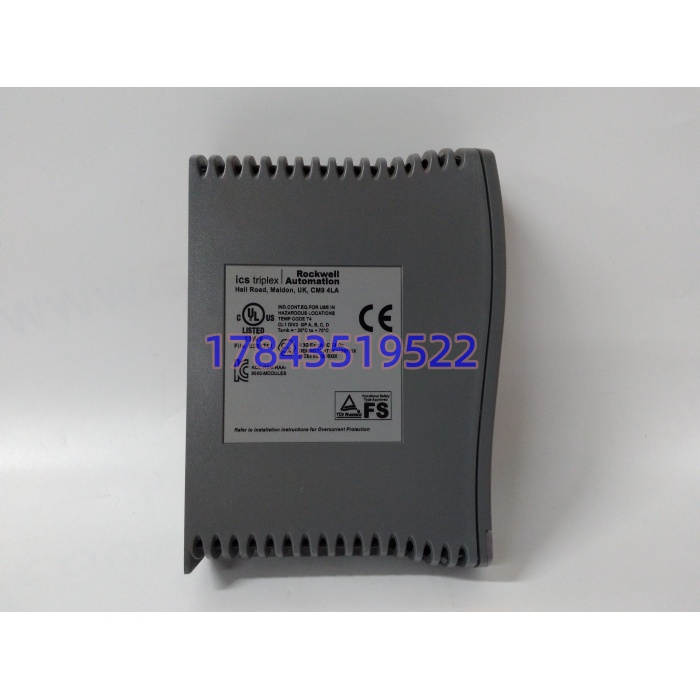

· 型号：T9402
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：AADvance
规格 参数
| 项目 | 参数（以 ICS Triplex AADvance T9402 手册及订货号为准，需核对硬件尾标） |
|---|---|
| 通道数 | 16 路独立数字量输入（每通道光电隔离，无内部表决——表决由 AADvance 控制器软件/冗余架构实现） |
| 输入类型 | 24 V DC 干接点（无源）或湿接点（外部供电），软件可配 sinking/sourcing |
| 输入电压范围 | 15~30 V DC（ON 阈值约 13 V ±1 V，OFF 阈值约 5 V ±1 V，迟滞约 2 V） |
| 输入电流 | ON 态约 2.5~3 mA @24 V（每通道），满负荷总电流 ≤60 mA |
| 隔离 | 通道间光电隔离；通道对系统地 500 V AC（1 min）；通道对背板电源隔离 |
| 诊断 | 线路开路检测、短路检测、现场电源丢失检测、模块内部自检（Watchdog + CRC） |
| 诊断覆盖率 | >99%（含通道断线、短路、电源异常、内部逻辑校验） |
| 响应时间 | 通道状态变化到背板更新 <10 ms（不含控制器扫描周期） |
| 通讯接口 | AADvance 专有背板总线（与 T9451 控制器、T9403/T9404 I/O 模块同机架） |
| 指示 | 前面板每通道 Input Active LED + 模件 RUN/FLT/ACTIVE 状态灯 |
| 热插拔 | 支持在线更换（AADvance 控制器自动重配，切换 <50 ms，不停机） |
| 供电 | 背板 5 V DC（来自 AADvance 机架电源），典型功耗约 4 W |
| 接线端子 | 前部可插拔螺丝端子（Phoenix 兼容），线径 0.2~2.5 mm² |
| 机械/环境 | 单槽 AADvance 模块约 100×80×70 mm，IP20 柜内，-20~+60℃工作（存储 -40~+85℃） |
| 认证 | SIL 3（IEC 61508 / IEC 61511）；TÜV、FM、ATEX/IECEx 适用（需配防爆机箱） |
| 状态 | 原厂已转入 EOL 过渡期，新项目推 GuardLogix 5380 安全平台，存量市场为拆机/翻新/第三方维修 |
产品介绍
T9402 是 ICS Triplex AADvance 平台上最基础也最常用的安全数字量输入模块，定位很直接：把现场的急停按钮、火焰探测器、气体泄漏开关、阀门限位这些”要命的信号”可靠地送进 SIL 3 安全控制器。它不像 T8191（Trusted 平台）那样在模块内部做三取二硬件表决，而是靠通道级光电隔离+线路诊断+AADvance 控制器级的 1oo2/2oo3 架构来实现容错。简单说，T8191 是”模块自己就能容错”，T9402 是”靠系统架构容错，我负责把信号采干净”。
坦白讲，T9402 在二手市场被误认的概率比 T8191 还高。因为它长得像普通 PLC DI 模块，电商页面常把它写成”ICS Triplex PLC 扩展卡””Triconex 兼容 DI””普通 16DI 模块”。但 AADvance 平台本身就不是 PLC——它是经 TÜV 认证的 SIL 3 安全控制器，T9402 的输入信号直接进安全逻辑，不经过任何非安全任务。和 Trusted T8191 比， 通道数少一半（16 vs 32），没有模块内 TMR，但体积更小、功耗更低、接线端子可插拔，适合空间受限的改造项目。和西门子 ET 200SP F-DI 比， 的诊断更细（能区分开路/短路/电源丢失），而且 AADvance 的 SIL 3 认证覆盖全系统而非仅模块级。竞品里 Honeywell Safety Manager、Yokogawa ProSafe-RS 都能打，但 AADvance 的优势在于和 Rockwell PlantPAx DCS 的原生集成，老厂改造不用换整个架构。
应用场景与行业案例
我在现场遇到过最让人后背发凉的，是某天然气压气站 第 8 通道报”Line Monitoring Fault”，但现场急停按钮明明没动。查了半天才发现是接线端子螺丝没拧紧，运行中微振动导致接触电阻从 0.1 Ω 漂到 8 Ω， 的线路监测算法判定”可能开路”提前预警。要是普通 PLC DI，根本不会报，真出事时按钮按下去信号传不过来。
典型场景：
- 天然气压气站 ESD： 采集 16 个干线截断阀限位、4 个站场急停按钮、8 个气体探测器状态，送 AADvance 控制器做 SIL 3 关断逻辑，全线停输响应时间 <200 ms。
- 海上平台火气系统：UV/IR 火焰探测器、手动呼叫点、泡沫系统压力开关经 进 F&G 控制器，线路开路检测确保探测器故障时不被忽略。
- 炼油厂加氢反应器 HIPPS：高压泄放阀位置反馈、反应压力变送器接点状态经 采集，超压时 1oo2 表决触发泄放，SIL 3 要求误动率 <10⁻⁷/小时。
- 地铁屏蔽门安全联锁：门关闭锁紧信号、障碍物探测经 进站台安全控制器，防止列车误发车。
- 老厂 SIS 改造：原 HIMA F8650X 退役，以 AADvance+ 局部替换，保留现场接线不变，只换机柜内模块和控制器，停工时间从两周压缩到三天。
真实案例：前年西北某天然气处理厂，冬季检修后开工，AADvance 系统自诊断报” Slot 3 – Line Monitor Degraded”。拆下来看模块本身没问题，但端子排上有冷凝水痕迹——检修期间蒸汽伴热管漏，水汽渗进端子。库房领出一块 拆机板，Rev C，和原装 Rev B 差一个固件版本。直接插上后系统报”Configuration Mismatch”，线路监测灵敏度参数不兼容，导致多个通道误报开路。我们把原坏板的配置 EEPROM dump 出来，对比发现 Rev C 把开路检测阈值从 50 Ω 调到了 20 Ω（抗干扰更强但现场长电缆阻抗超标）。联系授权服务商把阈值改回 50 Ω 并固化，系统恢复正常。仪控组长说：”以后 SIS 模块备件不光看型号，Rev 尾号、固件版本、诊断阈值三样必须全对上。”从那以后他们备件台账加了”开路检测阈值”这一列，每次换板先核参数。
