描述
产品详情
· 型号：T9110
· 品牌：ICS Triplex（Rockwell Automation旗下，原ABB ICS Triplex线）
· 系列：Trusted TMR（T9100/T8100机架） / AADvance（T9110亦跨用于AADvance，固件分支不同）
技术参数
- 模块标识：T9110（AADvance分支常印 T9110+T19109100710010 类后缀，Trusted分支裸T9110，采购必须以机架类型+固件分支双锁定）
- 模块类型：主处理器模块 MPU（Main Processor Unit），内部三独立通道并行+2oo3D表决
- 处理器：PowerPC 604e ~400MHz（Trusted分支早期资料标100MHz/800MHz均有出入，以原厂手册为准）
- 内存：512KB SRAM（三重）+ 64MB Bulk Flash + 带后备电池FRAM（SOE/故障记录断电保持）
- 冗余架构：TMR 2oo3D，单系失效无扰继续，支持在线热插拔替换自同步
- 背板总线：Trusted 320 高速冗余背板，对接T8110(DI)/T8111(DO)/T8403(AI)等三重I/O
- 以太网：2×10/100Base-T RJ45（电气隔离），支持Modbus TCP / Open Modbus TCP / 专有Trusted P2P
- 串口：1×前面板RS232（程序下装/固件升级/SOE抓取），后部可选RS485（Modbus RTU）
- 供电：18-32VDC（标称24V）由T9100/T8100背板冗余馈电，典型~8W（27.3BTU/h），部分渠道标6W

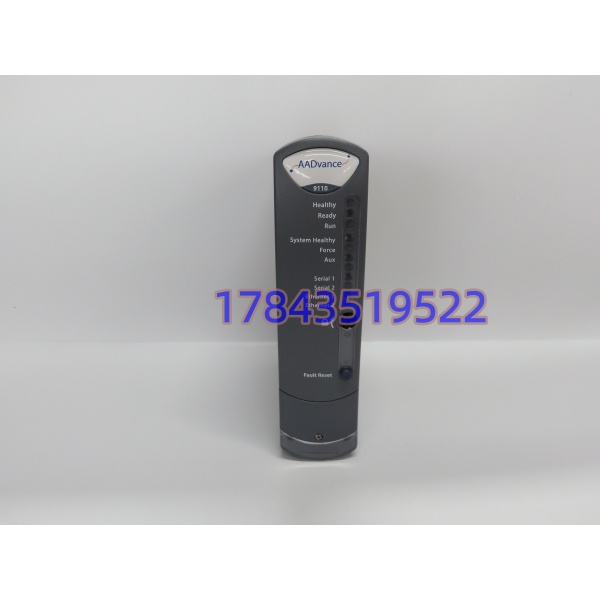

- 状态指示：RUN / FAULT / COM / 三系LEG A/B/C 健康 LED
- 编程环境：Trusted Toolset（Trusted分支）或 AADvance Workbench（AADvance分支），IEC61131-3
- 安全认证：IEC 61508 SIL3，IEC 61511，TÜV/Exida参考
- 热插拔：冗余配置下支持在线更换（需先备配置备份，否则新板默认空配置会逼SIS进故障态）
- 工作温度：0°C~+60°C（AADvance资料扩至-30~+80℃，按具体分支手册）
- 物理尺寸：约266(H)×31(W)×303(D)mm（Trusted单槽），AADvance版约166×42×118mm，重量0.43~1.3kg依分支
- 防护：IP20机柜内
产品介绍
从炼化ESD站半夜误跳车的痛点看，单CPU控制器做双机热备仍有切换空窗，气导一抖就拒动。T9110的卖点是把”容错”做在板内——三颗PowerPC跑同一份LD/FBD，每个扫描周期对输出映像做2oo3表决，A系算错B/C两系直接否决它，不靠外部切换不靠心跳超时。严格来说，这个型号跨了两个世界：插在T9100/T8100里跑的是Trusted TMR分支（320背板、Trusted Toolset组态），插在AADvance机架里跑的是AADvance分支（固件、Workbench、I/O映射全不同），卖家光写不报机架上下文，十有八九发错分支。在某个海上平台火气系统大修里碰到过，施工方拿AADvance分支的替Trust主架，背板插进去三系LED全红，查两天发现是固件描述符不认——Trust分支和AADvance分支的Boot Flash签名不通。
这块CPU的采购价值是”安全系统不停机续命”：新上SIS多推Trident或800xA Safety，早进Mature周期，原厂新订参考数周至月级调拨（部分渠道数据），国内现货九成New Surplus或拆机。必须泼冷水——它不存项目逻辑在纸面，配置在Flash里，换板前不备份Trust配置到USB/Server，新板空跑会让SIS进fault锁阀；且三系里若两系已老化偏差，第三系新板插进去自同步会失败报”leg mismatch”，别以为热插拔=免脑操作。交期上欧仓库存参考2~4周，国内喊现货需拍背面激光刻号（后有无+T191…后缀）和Trust Toolset读识图，质保谈6~12个月，条款写死”分支不符/识不出ID可退”。
替换与升级建议
✅ 直接替换
- 同分支同Rev（如Trust分支 Rev D替Rev D）：背板、固件、EEPROM结构一致，冗余架下在线拔插，新板自同步配置（或手动下装）即起。工作量=备份配置10分钟+换板5分钟+校验30分钟。成本=单CPU价（拆机波动极大）。
- 同分支小Rev差异（Rev C替Rev D）：硬件兼容，Trust Toolset允许同大版本固件互认，菜单里确认MPU Firmware一致即可，老架固件若过旧需先升主机架再换。
⚠️ 软件兼容（需改组态/跨分支禁混）
- AADvance分支 （+T191…后缀）替 Trust分支 ：物理插槽若同属T9100可能机械能插，但固件签名、背板协议、Workbench/Trusted Toolset不互通，严禁混替。必须先把原系统确认是AADvance还是Trusted，再按分支采购。若原是Trust架构想用AADvance版CPU，需整体迁AADvance机架与组态，工作量=项目级重构。
- 替 T9100（老MPU）：T9100是上一代MPU，部分早期Trust站用，换需主机架IMB固件支持MPU Rev C+描述符，且内存映射扩大，老项目变量地址需复核溢出。工作量=工程师半天评估+停机升固件。
❌ 硬件不兼容
- Triconex Trident MPU 或 Schneider Triconex eXP 主CPU：虽同属SIL3 TMR池，但Tricon/Trident用VME/专用背板，的320总线与欧式针序不通，物理插不进Tricon机架。。
