ICS TRIPLEX T8850 | Trusted TMR 40通道输出现场终端组件 全新原装现货

描述

产品深度介绍

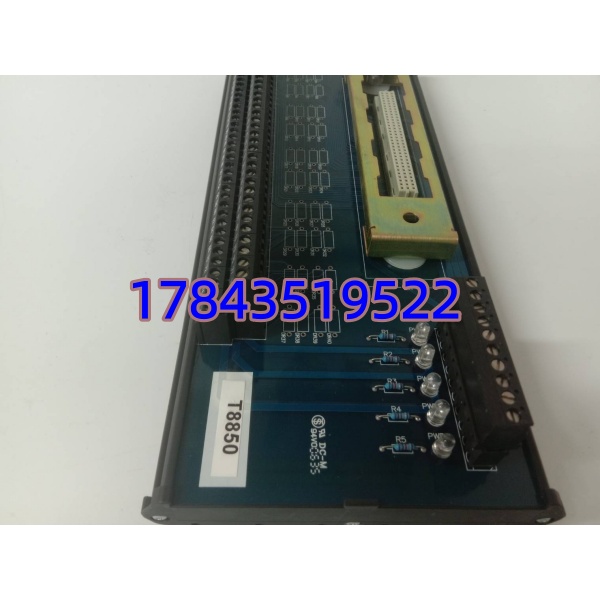

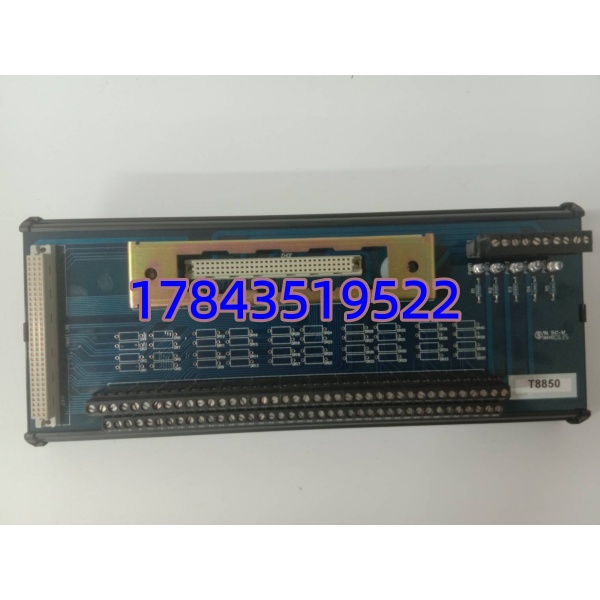

ICS TRIPLEX T8850 是 Trusted TMR 安全系统中最容易被忽视却又最关键的物理接口。它不直接处理逻辑运算，却是控制器（如T8110B/T8151B）与现场电磁阀、继电器、指示灯之间的必经之路。一旦FTA内部接线松动或触点老化，即便CPU运行正常，现场设备也会失控。

作为一款已停产的 legacy 备件，市面上流通的多为库存老货。我们的优势在于库存周转快，这批全新原装件的生产日期较新，塑料件无明显黄变，弹簧端子弹力充足。对于石化、核电等连续生产型企业，T8850属于典型的A类关键备件——建议作为Buffer stock（缓冲库存）持有1-2件，以应对突发的接线端子脆断风险，避免因小失大导致全厂停车。

关键技术规格

• 产品型号：​ ICS Triplex T8850
• 产品类别：​ Trusted 系统现场终端组件 (FTA)
• 通道配置：​ 40通道数字量输出 (DO)
• 分组隔离：​ 5组独立隔离，每组8个通道
• 额定电压：​ 24 V DC（最高耐受 60 V DC）
• 接线规格：​ 支持 12 AWG 至 28 AWG 线缆接入
• 适配模块：​ 完美适配 T8451 (24V DC DO)、T8461 (24/48V DC DO)、T8480 (Analog Output)
• 安装方式：​ DIN 导轨安装，通过专用扁平电缆与SmartSlot接口连接
• 热插拔：​ 支持在线热插拔（需系统处于安全状态）
• 指示灯：​ 每组电源通道配有绿色LED状态指示灯
• 环境适应性：​ 工作温度 -20°C 至 +60°C，IP20防护等级
• 合规认证：​ 设计符合 IEC 61508 SIL 3 安全完整性等级要求

安装与接线指南

阶段一：准备工作 (预计耗时: 10分钟)

⚠️ 安全第一：虽然FTA支持热插拔，但操作前仍需评估风险。若非紧急消缺，建议申请工艺交出。

1. 风险评估：确认即将操作的回路不会导致非计划停机或安全阀起跳。
2. 工具准备：一字螺丝刀（用于按压卡扣）、十字螺丝刀（用于端子紧固）、标签纸、记号笔、手机（拍照）。
3. 标记线缆：在拆卸前，务必给每根线缆贴上标签，记录其在端子排上的具体位置（如：Group 1, Term 1-8）。
4. 静电防护：佩戴防静电手环，尤其是在接触背部连接器时。

阶段二：拆卸旧模块 (预计耗时: 5分钟)

1. 松开线缆：使用螺丝刀逆时针松开端子螺丝，轻轻拔出线缆。切勿用力拉扯线缆，以免损伤端子。
2. 释放卡扣：找到模块底部的DIN导轨卡扣，用一字螺丝刀向下按压，同时向外水平拉动模块。
3. 分离连接器：小心地将模块背后的扁平电缆连接器拔出。检查旧模块背部连接器针脚是否有弯曲或烧蚀痕迹。

阶段三：安装新模块 (预计耗时: 10分钟)

1. 核对型号：再次确认新模块标签为 T8850。
2. 连接背部线缆：将扁平电缆垂直对准插座，均匀用力按下直至卡紧。
3. 导轨安装：将模块上部卡入DIN导轨，用力向内按压底部直至听到“咔哒”声，表明卡扣已锁紧。
4. 恢复接线：严格按照之前的标签和照片恢复接线。拧紧端子螺丝时需控制好力度（建议扭矩约0.5 N·m），过松会导致接触不良打火，过紧会滑丝。
5. 目视检查：确认所有线缆无裸露铜线外漏，端子排无异物。

阶段四：上电测试 (预计耗时: 5分钟)

1. 观察LED：上电后，观察对应通道组的绿色LED灯是否常亮。若不亮，检查后端负载及保险。
2. 通道测试：在确保安全的前提下，通过系统强制输出（Force Output）功能，逐点测试现场设备（如电磁阀动作）是否正常。
3. 归档记录：在维护日志中记录更换日期、新模块序列号及测试结果。
