产品详情
· 型号：T8461C
· 品牌：ICS Triplex（Rockwell Automation 旗下）
· 系列：Trusted TMR / T8000 I/O
规格参数
| 参数项 | 典型值/说明 |
|---|---|
| 产品定位 | Trusted TMR 24VDC 数字量输入模块（Digital Input） |
| 部件编号 | T8461C（C 尾标=涂层加固/完全冗余版，市场常混标 P8461C 同料） |
| 系统平台 | ICS Triplex Trusted T8000 机架，不插 Tricon 背板 |
| 通道数量 | 40 通道，每通道内部三路独立采集+2oo3 表决 |
| 输入信号 | 24VDC 有源湿接点 / 干接点，源型漏型组态切换 |
| 现场电压范围 | 18-60VDC 回路（典型 24VDC 现场侧） |
| 系统供电 | 20-32VDC 背板给（标称 24VDC），功耗约 15-18W |
| 响应/滤波 | 输入响应 ≤1ms，接触抖动自适应滤波 |
| SOE 分辨率 | 1ms 时间戳，板载事件顺序记录 |
| 隔离耐压 | 通道-系统侧 2500Vdc 脉冲光隔；通道组间 500VAC（以原厂手册为准） |
| 线监诊断 | 每通道断线/短路/粘点自检，2 分钟后台自测 |
| 热插拔 | Trusted Companion Slot / SmartSlot 在线更换 |
| 工作温度 | -5~+60℃（部分渠道宽标 -40 起步，以原厂手册为准） |
| 尺寸/重量 | 约 266×31×303 mm / 1.15 kg 级 |
| 认证 | TÜV IEC 61508 SIL3、IEC 61511、CE |
产品介绍

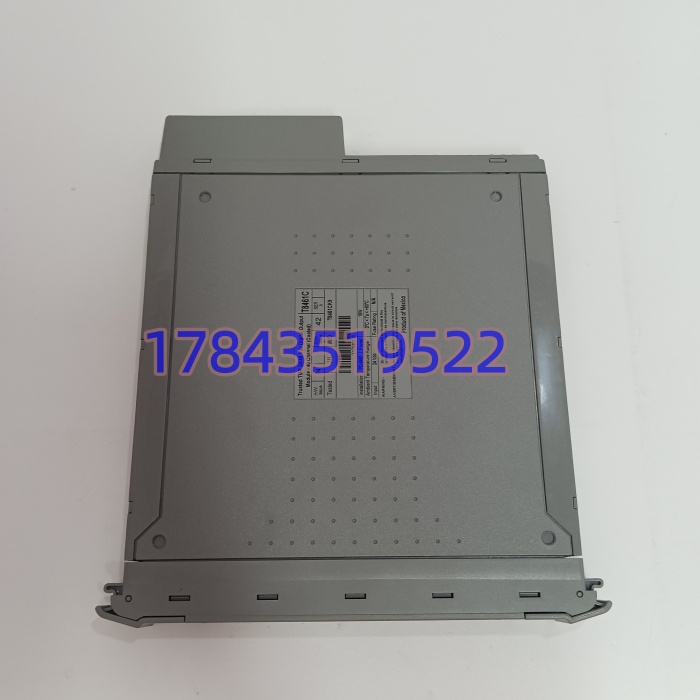

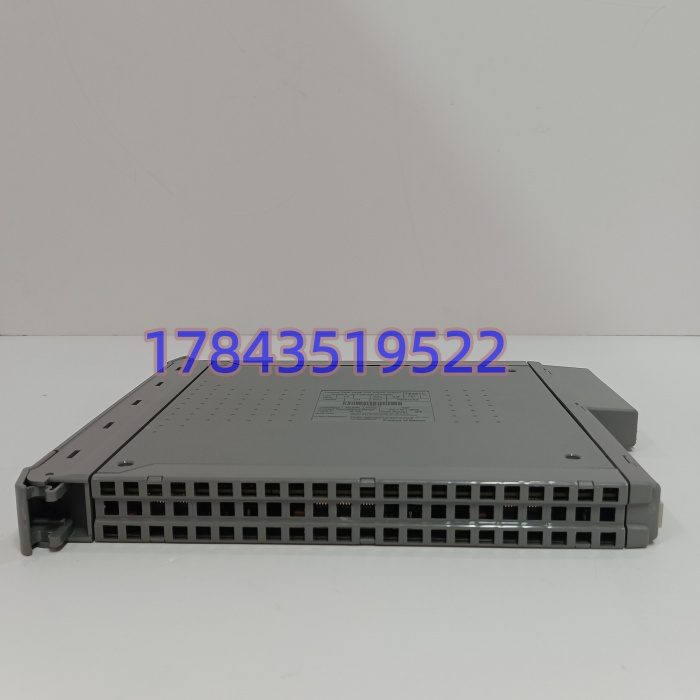

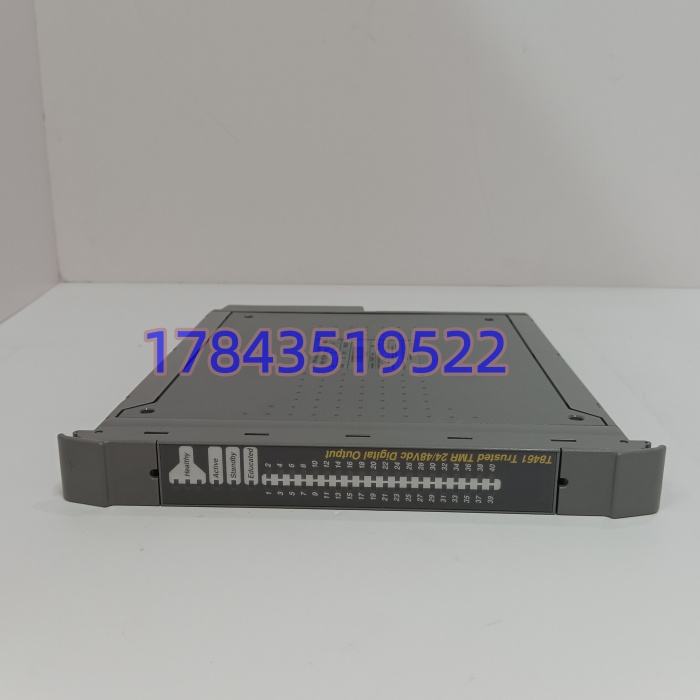

T8461C 是 ICS Triplex Trusted 系统里那块 40 通道 TMR 数字量输入模块，现场急停按钮、限位开关、压力开关、火焰探测器继电器触点进来，板内三路独立光耦+施密特+表决，背板侧给 T8110/T8403 主机送一个已表决的状态字。它吃机架背板 24VDC，现场侧另走 24V 回路（可 18-60VDC），自己不执行逻辑、不驱动负载、不跑 Modbus 主站。
和上轮写的 T8431C 是亲兄弟：T8431C 管模拟量（4-20mA/0-6V）， 管开关量；俩人同机架、同背板、同热插拔规则、同 SIL3 证书，但端子定义和 FTA 接线图完全不通。和 T8461（无 C）的区别在涂层与硬件改版，C 尾标抗盐雾潮气更适合海上/焦化；和 Triconex 3503E 不互通，插不进 Tricon 机箱。坦白讲，买它的人基本是 ESD 柜 DI 点扩展、老 Trusted 机柜某槽位 通道 divergence 累积、安全审查要同型号备件兜底，不是新项目首装——新项目现在走 Rockwell 续供或看替代码。
应用场景与行业案例
我在 LNG 接收站遇过最典型的：储罐区急停按钮三取二进 ，其中一路通道光耦老化，表决值没错但 SOE 里每几分钟刷一条“channel A divergence”，维护当误报清了半年。直到一次 ESD 测试，老化子片彻底偏到“常闭”，表决把急停状态判成“正常”，测试失败才回头换卡。换 后 divergence 清零，ESD 周测一次过。
典型场景：
- 炼化装置 ESD：40 点 DI 集中扫安全阀回讯、泵运行反馈、急停链，SIL3 回路不允许单点黏死。
- 海上平台 F&G：火焰/气体探测器继电器输出进 ，2500Vdc 光隔扛浪涌，Companion Slot 热插拔不脱联锁。
- 电厂辅机保护：磨煤机堵煤开关、给水泵跳闸辅助触点，1ms SOE 追忆启停顺序，事故复盘离不了。
- 焦化硫铵工段：现场限位 24V 湿接点带感应电，C 尾标涂层板比普通板爬电少三倍。
- MRO 急件：原厂 Mature 后走 Rockwell 续供 16 周起，现场等不起只能拆机，采购单写错成“T8461 DO”供应商发反货。
真实案例：前年浙江某 PTA 装置，夜班压缩机厂房急停链测试，发现 3 号位急停按钮在 Trusted 系统里状态翻转但 SOE 不记。仪表登柜看 面板——第 29 通道绿灯常亮不随按钮动，PME 读诊断缓冲显示“voted value stuck，sub-channel C open”。备件间有块 2018 年原厂封条 ，Companion Slot 解锁→拉手拔出旧件→插新件→系统自动装载槽位配置，4 分钟急停链复测通过。安全工程师原话：“DI 模块不像 AI 会漂，但黏点比漂移更阴，PM 计划里 的 divergence 计数要和 AI 校准并列查。”这就是 SIS 输入端的现场账。
