描述
产品详情

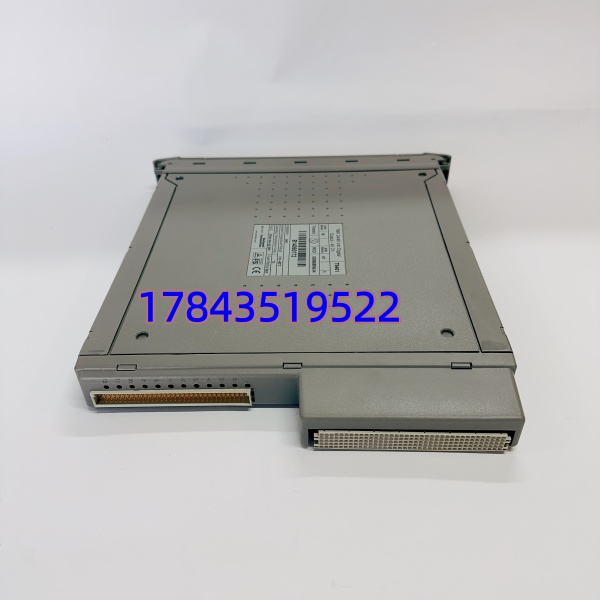

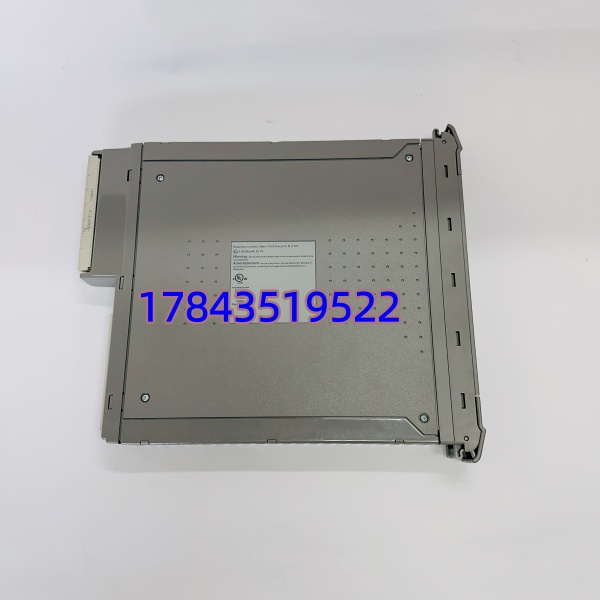

· 型号：T8461（兼容 T8461C，部分机架需 v3.5+ Firmware）
· 品牌：ICS Triplex（Rockwell Automation / Triconex）
· 系列：Trusted TMR Safety System（SIS/ESD 应用）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | T8461（部分批次标识 T8461C 增强版兼容） |
| 制造商 | ICS Triplex / Rockwell Automation (USA/Mexico) |
| 适用系统 | ICS Triplex Trusted™ TMR Safety System（非 Tricon CX 系列，互不通用） |
| 模块类型 | TMR 三模冗余数字量输出模块（Digital Output Module） |
| 输出通道数 | 40 路独立 DO，分为 5 个独立电源组（每组 8 通道） |
| 现场输出电压 | 24 VDC 或 48 VDC（现场侧供电，范围 18~60 VDC） |
| 系统供电电压 | 机架背板 20~32 VDC |
| 额定输出电流 | 0.75 A/通道（连续），每组最大 6 A |
| 安全等级 | IEC 61508 SIL 3（TÜV 认证），EN 954-1 Cat.4 |
| 电气隔离 | 现场侧↔系统侧 2500 V 脉冲耐受 / 持续 250 VDC 工作隔离 |
| 短路/过流保护 | 电子自锁过流保护，每通道独立，无需外部熔丝 |
| 线路诊断 | 可选线路监控（开路/短路检测）+ 全自诊断（每 2 min） |
| SOE 事件记录 | 板载 SOE，分辨率 1 ms，时间戳精度 ±0.5 ms |
| 输出响应时间 | ON/OFF 延迟 ≤ 0.5 ms，采样更新 0.5 ms |
| 热插拔 | 支持 Companion / SmartSlot 在线热更换（需在 Trusted 系统配置中使能） |
| 工作温度 | -5℃ ~ +60℃（存储 -25℃ ~ +70℃） |
| 湿度 | 5% ~ 95% RH（非凝露），IP20（机架内） |
| 尺寸 / 重量 | 266×31×303 mm / 约 1.285 kg |
| 认证 | CE、CENELEC、UL 61010-1、RoHS |
产品介绍
在某海上平台 ESD（紧急停车系统）年检时碰到过一桩事：三取二 TMR 机架里一块 T8461 悄悄报”Output Group 3 Fault”，自诊断拦住了隐患没触发误动作——但维护翻遍仓库只有拆机旧板，原厂渠道答复”建议查 T8461C 替代，T8461 新货交期不确定或已 EOL”。这块卡本质是 SIS 的”执行手”：TMR 控制器算完安全逻辑，最后由它经三路并行表决把开关量送到现场切断阀或泄压电磁阀，单一通道故障不影响输出正确性，且自带线路开路/短路侦测往 SOE 打时间戳。
严格来说，它只在 Trusted 机架（非 Tricon CX 系列）的原生槽位工作，早期机架 V3.x 固件可直接认 T8461，若升级到新版 Firmware 部分现场建议同步换 T8461C（引脚定义兼容但诊断增强），买前一定核对你机架 Firmware Revision——混插不同 stepping 版本在同一机架在某些老 BIOS 下会报配置不一致。T8461 现已进入生命周期末期（多个渠道标注 EOL/Legacy），新 SIS 项目应选 Triconex 最新代 DO 卡，但在役装置必须按 A 类关键备件留 Buffer Stock。
应用场景与库存策略
现场实测发现：SIS/ESD 系统平时 DO 卡很少坏，可一旦输出组因现场短路触发电子锁存保护或老化元器件失效，没有热备模块就意味着停机等件——炼化装置一次 ESD 卡件缺失导致的非计划停车，损失常以百万计。
- 炼化/乙烯装置 ESD 紧急停车系统（Trusted TMR） — 驱动切断阀/火炬阀非它不可 → 建议按 每套 SIS 机架冷备 1 件（A类），多机架同园区可集中备 1~2 件轮换。
- 海上平台 / LNG 接收站安全仪表系统 — 空间受限难外援调货 → 建议 平台级独立备 1 件封存防潮箱，每年上电机架做一次兼容性自检。
- 电厂 FSSS/ETS（燃油/燃气机组） — 若 Trusted 系统仅作次要辅机保护且外包 24h 应急 → 可区域共享备件，不强制每柜囤。
- 新改扩建 SIS 项目 — Rockwell 现行推 Triconex 新代 DO 模块 → ，直接按最新 P/N 设计，避免刚投运就变呆滞。
真实案例：西南某炼厂重整装置 ESD 用 Trusted TMR 三机架配置，其中一架 在第 11 年因现场电磁阀线圈匝间短路引发输出组过流锁存。夜班按规程复位后暂时恢复，准备申购替换——代理商回” 已建议 Last-Time-Buy，新货需确认 T8461C 兼容性且交期 4~6 周”。此时另一块同机架 也接近年限开始偶发温飘告警，险些双故障触发装置 ESD 跳车。最终从集团另一基地借到一块顶过窗口。事后该厂把 列入 ABC-A 冷备清单，锁柜存 1 件并备案机架 Firmware 版本号。教训简单：SIS 的关键 DO 卡哪怕十年不坏，停产后该囤就得囤，别赌运气。
