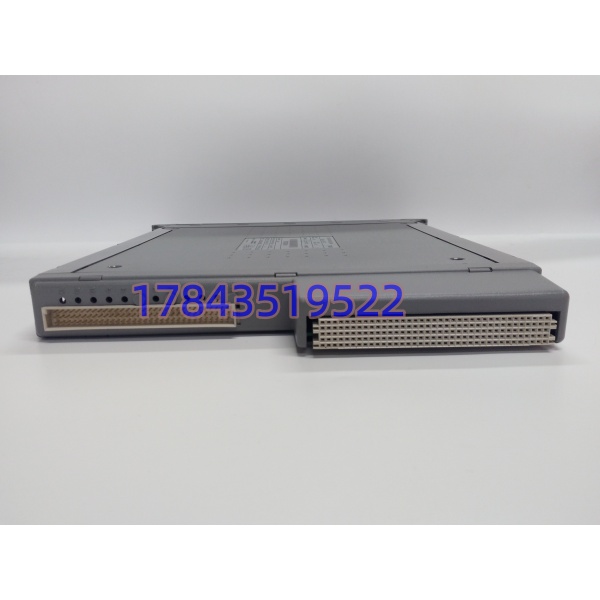

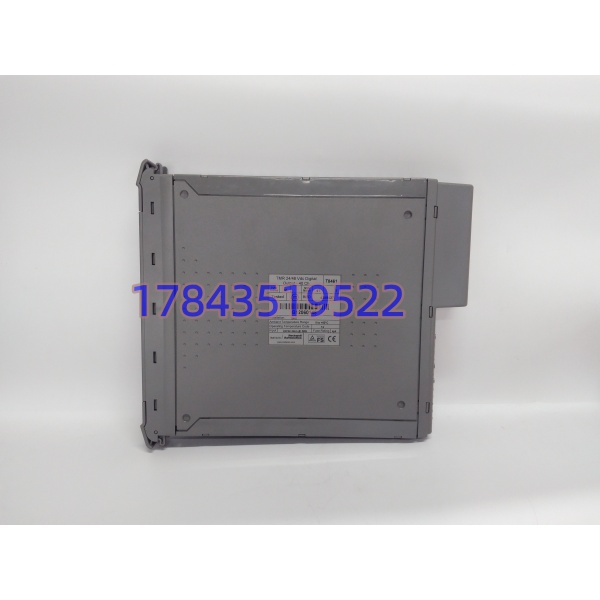

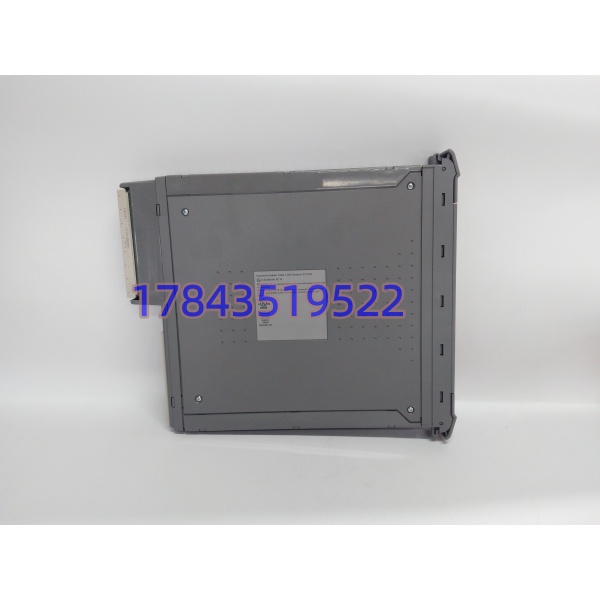

ICS Triplex T8461 数字输出模块 | TMR三重冗余 40通道

描述

关键技术规格

产品深度介绍

ICS Triplex T8461 是罗克韦尔自动化旗下ICS Triplex Trusted®系统的一款高密度数字输出模块，专为安全仪表系统（SIS）和关键控制应用设计。它在系统中的作用很简单也很关键——把控制器算出来的数字指令，变成现场电磁阀、继电器、接触器能认的电信号，去驱动阀门开闭、电机启停、声光报警这些实际动作。

这块板子跟普通DO模块最大的区别，在于它采用了三重模块冗余（TMR）架构。每个输出通道背后实际上是三套完全独立的输出电路在同时运行，实时比较结果，执行”三取二”多数表决。也就是说，即便其中一套电路出了问题，其余两套依然能保证输出正确——不会误动，也不会拒动。这种设计使得单个硬件故障不会导致错误输出，这是SIL3等级对安全完整性的基本要求。

除此之外，T8461还有一些很实用的特性。它支持自动线路监控，能实时检测输出回路上的开路和短路故障，维护人员不需要拿万用表挨个查线。1ms分辨率的事件序列报告（SOE）功能，能帮助事后精准分析事故发生的先后顺序——这在事故调查时极其关键。支持热插拔，在线更换模块不需要停机，对连续生产的场景来说能省不少事。

应用场景与行业案例

工程痛点描述

在炼油厂、海上平台、化工厂这些地方，紧急停车系统（ESD）的DO输出容不得半点马虎。该关断的阀门没关，可能酿成爆炸；该复位的泵没复位，可能导致装置无法重新启动。更麻烦的是，以前用非冗余的普通DO模块，如果某个输出通道的继电器触点粘连或者MOSFET击穿，整个回路就失控了——得等到停车检修才能换，中间这段时间提心吊胆。TMR架构的T8461从硬件设计层面解决了这个问题：任何时候都保证三个”人”投票，坏一个不耽误事。

典型应用场景

1. 石油化工 – 紧急停车系统（ESD）
   催化裂化、加氢裂化装置的反应器温度高高联锁、压缩机轴瓦温度超限联锁。T8461直接驱动现场电磁阀，控制燃料切断阀和工艺放空阀的动作。SIL3认证确保在危险发生时可靠动作。
2. 油气储运 – 火灾及气体检测（F&G）系统
   LNG接收站、天然气处理厂的可燃气体泄漏联锁。探测器报警后，T8461输出信号驱动声光报警器、启动排风扇、关断紧急切断阀。
3. 海上平台 – 透平机组保护
   海洋平台空间有限、盐雾腐蚀严重。的宽温（-20°C至+60°C）和IP67防护等级，能扛住平台机舱的高温和高湿环境。用于驱动透平机组的速关阀和燃料切断阀。
4. 火力发电 – 汽轮机紧急跳闸（ETS）
   汽机超速、润滑油压低、真空低等保护信号的最终执行。驱动跳闸电磁阀，在毫秒级内切断主汽门和调节汽门。

真实案例

案例：华南某石化厂ESD系统紧急抢修

去年秋天，华南某大型石化企业的加氢裂化装置ESD系统突然报出”DO模块通道故障”。仪表班长老刘赶到机柜间一看，那块模块的故障指示灯在闪烁，对应的第23通道——控制反应器紧急放空阀的回路——已经无法正常输出。

老刘心里一沉。第23通道控制的是一台关键放空阀，虽然目前反应器工况正常，阀门不需要动作，但如果此时发生超压需要紧急泄放，这个通道要是失灵，后果不堪设想。

他查备件库存，没有了。问原厂代理，答复”订货周期8周”。8周？反应器带病运行8周？谁敢签字？

老刘凌晨一点打电话过来，语气焦急：”兄弟，你们手里有没有现货？我不管多少钱，明天上午必须到。”

我们连夜查库存、拍照确认模块标签和版本、装箱。第二天早上顺丰空运发出。第三天下午，模块到站。

老刘按照操作流程：先把旧模块拔下来（支持热插拔，不用停机），把新模块插上去，系统自动识别、自检通过、通道恢复正常。前后不到半小时，ESD系统恢复冗余状态。
