描述
产品详情

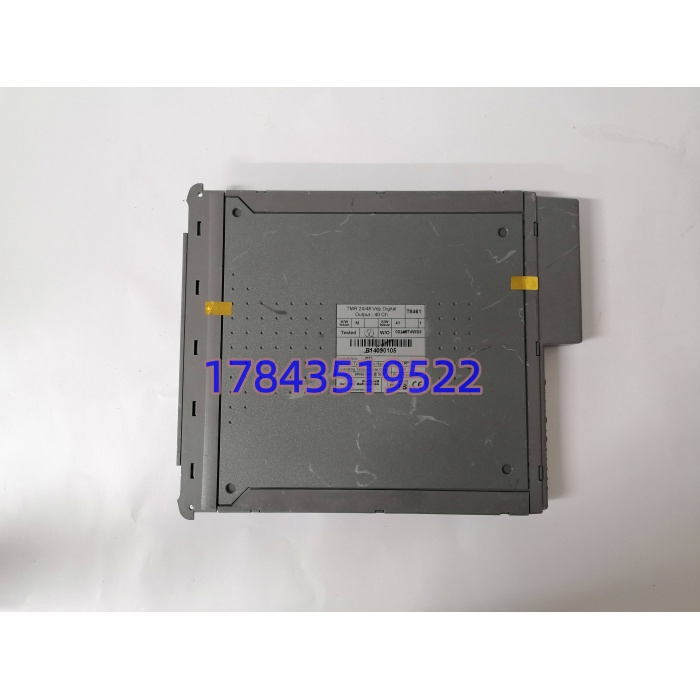

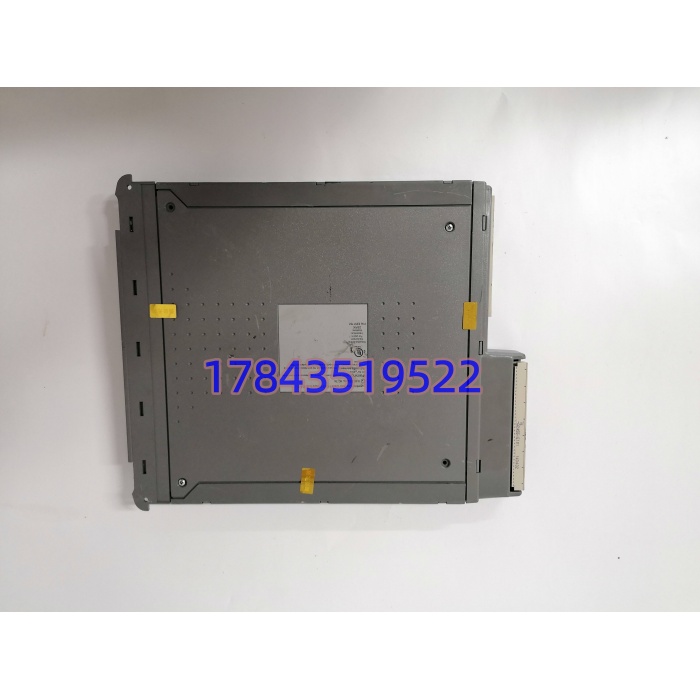

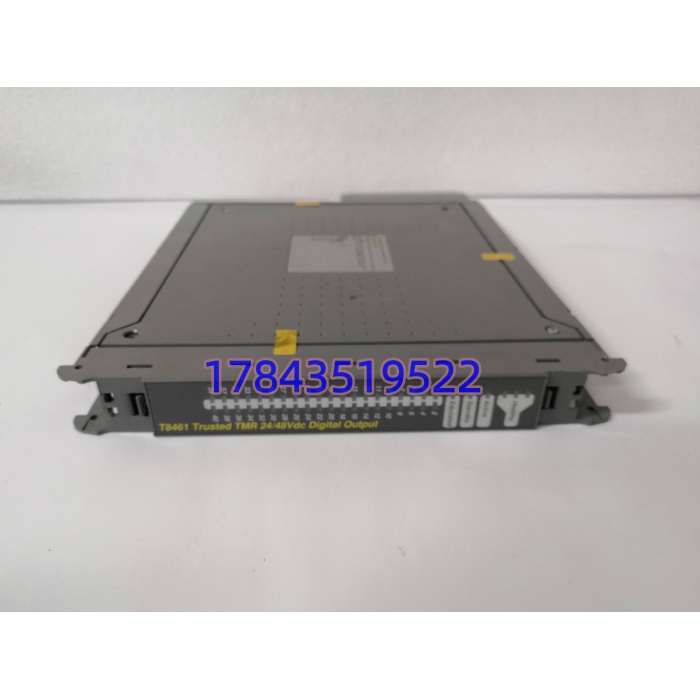

· 型号：T8461
· 品牌：ICS TRIPLEX（罗克韦尔自动化旗下）
· 系列：Trusted TMR
技术参数
| 参数项 | 规格值 |
|---|---|
| 产品类型 | TMR三重冗余数字输出模块 |
| 输出通道数 | 40路（支持级联扩展至128通道） |
| 系统电源电压 | 20 ~ 32 VDC |
| 输出/现场电压 | 18 ~ 60 VDC（兼容24V/48V系统） |
| 每通道额定电流 | 0.75A（连续输出），每组6A |
| 开关时间 | ≤0.1毫秒 |
| 功耗 | < 20W |
| 隔离电压 | 2500V 光电隔离 |
| SOE事件记录分辨率 | 1ms（板载，无需额外模块） |
| 热插拔支持 | 支持（Companion插槽/SmartSlot在线更换） |
| 工作温度 | -20°C 至 +60°C |
| 防护等级 | IP67（模块本身） |
| 安全等级 | TÜV认证，符合IEC 61508 SIL 3 |
产品介绍
先解决一个关键问题——网上搜“T8461”能看到Honeywell温控器、ABB模块，甚至还有带USB口的电源适配器，那些都是不同厂家重号了，跟这块卡没有半毛钱关系。ICS TRIPLEX T8461是Trusted TMR安全控制平台下的40通道数字输出模块，严格来说，它只有在固件版本匹配TMR控制器（如T8400/T8300系列）时才能正常参与安全表决逻辑。
这板子的定位很直白——它是控制器和现场设备之间的“开关执行层”。控制器算完逻辑，T8461负责把结果转成40路开关信号发出去，驱动电磁阀关断、继电器跳闸、或者紧急停车。现场实测中碰到过这类场景：化工厂一套SIS系统扩容，需要增加8台阀门控制，原先的输出卡通道不够，备件采购时拿不准该买T8461还是T8461C。这两个型号的区别在于诊断深度——基础版T8461用标准TMR诊断，T8461C多了增强型线路监控功能，对安全等级要求更高的场景更合适。
商业价值方面，这块卡的核心价值在SIL 3认证和三重冗余架构。一般的DO卡坏了就没了，TMR架构是三路同时工作，任何一路故障，剩下两路继续输出，系统不停机。项目里碰到过客户因为一块输出卡故障导致整条产线停摆，换后，单通道故障只会亮红灯报警，生产照跑。换下来的坏卡可以热拔插，不用停系统。
替换与升级建议
与T8461C的关系需要重点区分：
| 对比项 | T8461C | |
|---|---|---|
| 定位 | 基础版TMR输出 | 增强版，功能更全 |
| 诊断深度 | 标准TMR诊断 | 增强型线路监控 |
| 适用场景 | 通用安全输出 | 高安全等级（SIL3严苛场景） |
| 价格 | 便宜约10-15% | 贵约10-15% |
- ✅ 直接替换：可直接替换同型号旧批次备件，接口、尺寸、协议完全一致。
- ⚠️ 软件兼容（需改配置）：若从升级到T8461C，或从T8461C改用，需要在Trusted组态软件中重新配置通道诊断参数。改动工作量约半天到一天。缺少增强型线路监控，如果原项目依赖该功能报警，降级会有功能缺失。
- ❌ 硬件不兼容：无法跨平台替换其他品牌（如Honeywell、ABB、西门子）的同类模块——背板总线协议和TMR表决机制完全不同。也不能替代T8448（模拟量输出）或T8403（模拟量输入） ，功能不同，物理接口可能都不一样。
⚠️ 重要提示：有搜索结果提到该产品已进入EOL（退市）阶段，库存极少，建议尽早锁定备件。如果不确定具体用哪个版本，把机架上现有模块的完整型号（包括后缀）拍下来发给供应商核对。
