产品详情

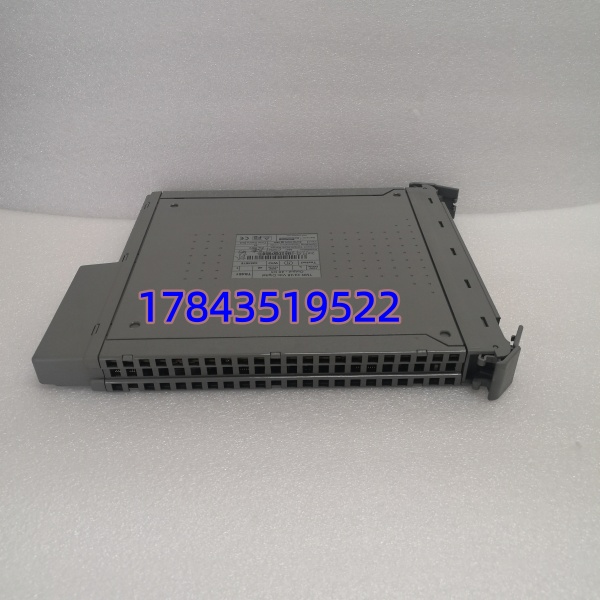

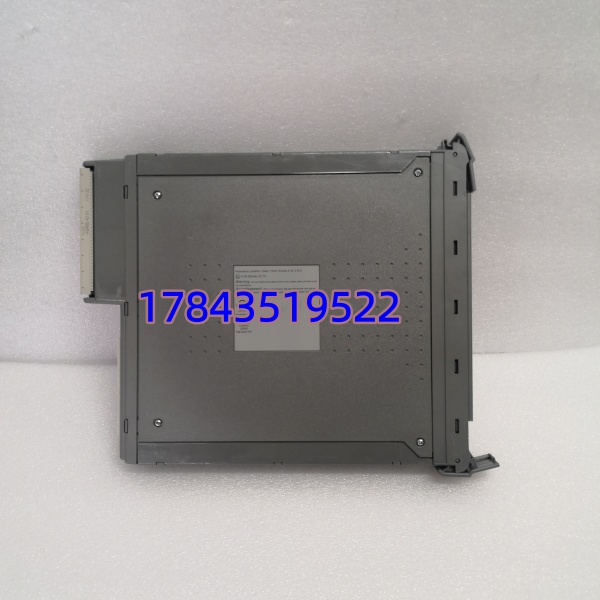

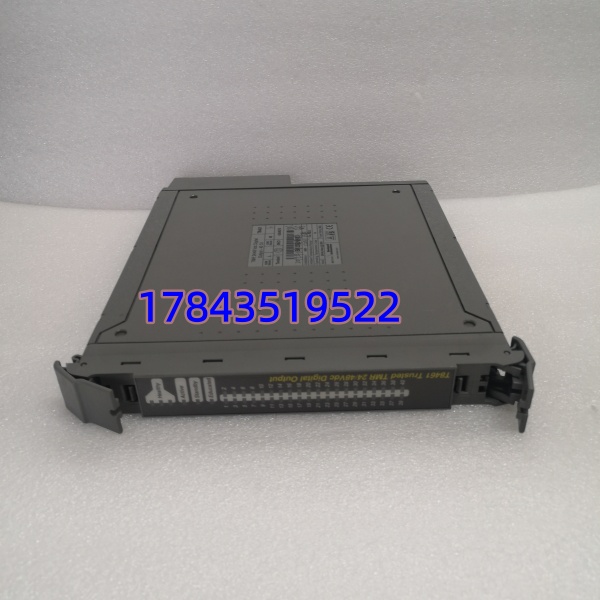

· 型号：T8461
· 品牌：ICS Triplex（Schneider Electric）
· 系列：AAdvance Safety Instrumented System — 24 V dc Digital Input Module, 32 Channels
规格参数
- 完整名称：ICS Triplex T8461 24 V dc Digital Input Module, 32 Channels, for AAdvance System
- 适用系统：ICS Triplex AAdvance（AA-xxx 系列控制器机架），不兼容老 TriStation Tricon（3501E/3503E 等）
- 通道数：32 路独立数字量输入，分组为 4×8 或 2×16（依端子块 TA 定义）
- 额定输入电压：24 V DC（允许范围 18.0～30.0 V DC）
- 逻辑类型：正逻辑（ON = 18～30V DC @ 端子），可组态 Sink（NPN）或 Source（PNP）接线方式
- 输入阈值（典型）：ON ≥18V DC，OFF ≤15V DC（迟滞 ≈3V 防抖动）
- 输入阻抗：≈2.2 kΩ（每通道），最大泄漏电流 <1.5 mA（OFF 态）
- 输入电流（典型 @24V）：≈11 mA/channel（全 32 点 ON 时总 ≈350 mA）
- 隔离：通道↔背板及通道组间光电隔离 ≥1500 V AC (1 min)，现场侧与系统侧 500V 工作隔离
- 响应时间：典型 <4 ms（滤波可组态 0/4/16/64 ms 防抖）
- 线路监测（Line Monitoring）：支持断线/open wire 检测（需组态上拉/下拉电阻，部分需外部接线辅助）
- 状态指示：每通道 LED（ON=输入活跃），模块 OK / COM / ERR LED
- 供电：由 AAdvance 机架背板供 5 V DC（典型 200 mA），现场侧 24V DC 经 TA 端子引入
- 诊断：通道开路/短路自检，模块 watchdog，与控制器通讯 CRC 校验，故障上报控制器
- 组态软件：AAdvantage Configuration Studio / ICS Workbench
- 安装：插入 AAdvance 控制器机架 I/O 槽位（左侧/右侧依机架类型），与对应 TA（端子块）配合
- 工作温度：0 ～ +60℃（32～140℉），储存 -40～+85℃
- 湿度：5%～95% RH 无凝露
- 认证：IEC 61508 SIL 3，EN ISO 13849-1 PL e，TÜV，CE，FM，CSA，ATEX/IECEx Zone 2
- 尺寸/重量：约 155×105×40 mm（单槽），≈0.35 kg
- 配套：须配对应 AAdvance TA 端子块（如 TA-nn 系列螺丝/弹簧端子），24V DC 现场电源经 TA 分配
产品介绍
T8461 是 ICS Triplex AAdvance 安全系统的 32 通道 24V DC 数字量输入模块——专门把现场按钮、限位开关、压力开关、电机运行反馈等无源/有源接点变成安全控制器能读的状态字。它在 TMR（三重化）或 1oo2（二重化）架构下做通道级表决，模块自带 CPU 做线路监测和自检，故障导向安全（De-energize / Last State / Predefined 依组态）。
和老 Tricon 3501E（Tricon 系统用）不同，T8461 只用于 AAdvance 机架，物理不兼容 Tricon 背板。坦白讲现场最大坑是 TA 端子块匹配——T8461 本体不带接线端子，必须配 AAdvance 指定 TA（弹簧或螺钉），买备件时别只订模块忘了确认现场 TA 型号/完好性。另有一点：现场 24V DC 电源建议独立且干净（纹波 <5%），共用控制电可能引入共模干扰导致偶发误翻转。
应用场景与行业案例
痛点切入
我在 LNG 站遇过 ESD 按钮按下 AAdvance 画面不翻——查 T8461 Ch.7 读 0 不变，量现场线有 24V，最终是 TA 端子块弹簧松弛（长期振动）而非模块坏。另一回化工厂 AAdvance 报”DI Module Communication Lost”整槽 DI 掉线，拔 发现背板金手指氧化（沿海高湿），酒精擦后恢复。这类智能 DI 模块故障率低，多数”坏模块”实际是端子/电源/接线问题，先查现场再怀疑模块。
典型场景
- 炼化装置 ESD 系统 — 紧急停车按钮(ESPB)、液位开关注视、防火阀位置反馈接入，SIL 3 架构要求 TMR 表决
- 海上平台火气系统(FGS) — 烟雾/热探测器报警接点、手动呼叫点(MCP)状态采集，需线路监测防断线漏报
- 化工聚合反应区 — 安全阀起跳反馈、搅拌器运行确认，与 AAdvance 控制器做允许启动联锁
- 电厂辅机保护 — 真空开关辅助接点、事故按钮状态进 SIS 独立 ESD 层
- 老 ICS Triplex 系统 AAdvance 扩容 — 新增现场 DI 点需加 + TA 端子块
真实案例
某炼厂大修 AAdvance 系统点检，强制现场 ESD 按钮模拟按下发现 Ch.22 无变化——量线正常 24V，拆模块测通道输入端对 COM 电阻异常（保护 TVS 软击穿）。因 AAdvance 机架 I/O 槽位支持在线更换（确认该通道非唯一 ESD 按钮路径），拔出旧 ，插新件（TA 不动），AAdvantage Studio → Online → Verify I/O 确认所有 32 通道 Reading 正常，传动测试通过。老师傅说：智能 DI 模块十年一备，真正先坏的是 TA 端子和现场按钮触点。
