描述
产品详情

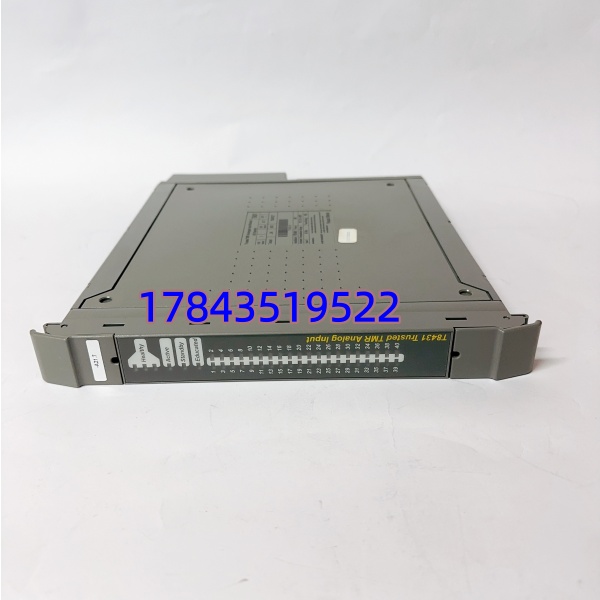

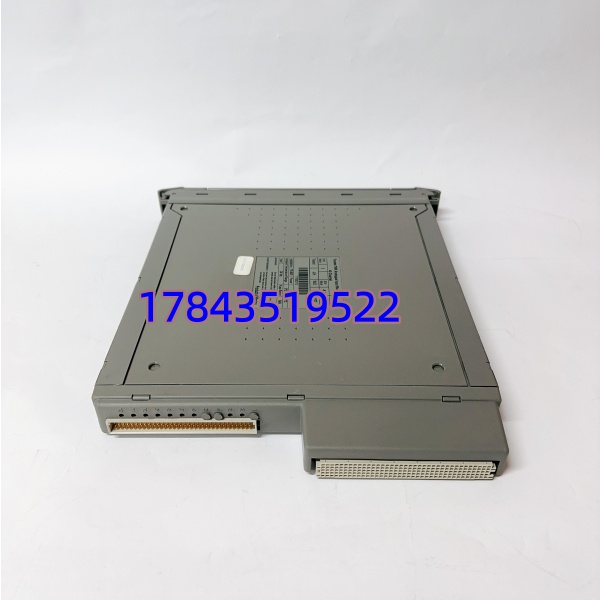

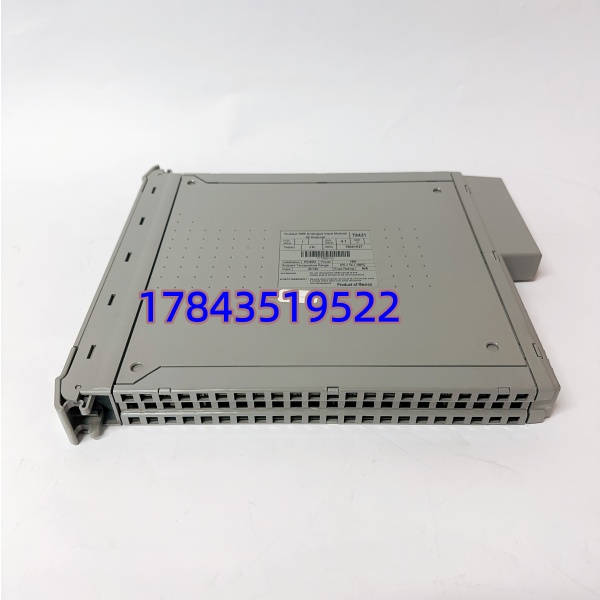

· 型号：T8431（兼容 T8431C）
· 品牌：ICS Triplex（Rockwell Automation – Trusted® Series）
· 系列：Trusted TMR Safety System – Analog Input Module（for T8100/T8300 chassis）
规格参数
- 制造商：ICS Triplex / Rockwell Automation（英国设计，美国产）
- 型号：T8431（部分批次标 T8431C，功能兼容，严格来说 T8431C 为无铅/RoHS 版，固件向上兼容）
- 系统平台：Trusted TMR SIS — T8100 / T8300 I/O 机架，配合 T8110B/T8120 处理器
- 模块类型：安全相关模拟量输入模块（Analogue Input, TMR Triple-Voted）
- 输入通道：40 路独立 TMR 输入（每通道三路独立采样 + 2oo3 硬件表决）
- 输入信号范围：电流 0–22 mA（典型 4–20 mA），电压 0–6 VDC（可软件配置）
- 分辨率：16-bit ADC，≈ 3.9 μA / 1 LSB
- 采样/更新时间：0.5 ms（可配置至 100 ms）
- 精度：校准精度 ±0.03% FS，安全精度 ±1% FS
- 隔离：现场公共隔离 ±250 VDC 连续 / ±2.5 kVDC 脉冲测试；通道间无隔离
- 输入阻抗：电流模式 250 Ω（FTA端），电压模式 ≥ 16 kΩ（模块端）
- 背板供电：20–32 VDC（标称 24VDC），功耗约 15–18 W
- 诊断：每 2 min 全通道自测，开路/短路/超限检测，SOE 事件记录 1 ms 分辨率
- 安全认证：IEC 61508SIL 3，TÜV AK6，cULus，CE
- 热插拔：支持在线更换（Hot-Swap / RIUP），无需停 SIS
- 工作环境：0～+60℃（部分资料 -20～+55℃），5–95% RH 非凝露
- 物理尺寸：266(H)×31(W)×303(D) mm，约 1.15 kg
产品介绍
在某海上平台 ESD 系统里亲历过——三取二表决的压力变送器信号突然全通道跳溢出，最终定位是 T8431 上一组 A/D 基准漂移触发诊断锁死（模块本身按设计走 fault-tolerant 把坏通道隔离了，系统没宕但报警满屏）。这就是 T8431 的定位：它不是普通 AI 卡，而是 SIS 层带硬件表决和三重自诊断的采集前端，ESD/F&G/BMS 里温度、压力、液位 4–20mA 信号全靠它喂给 Trusted 处理器。
从 TCO 讲，Trusted 系统整体寿命通常 15–20 年，T8431 本身 MTBF 不错但电解电容和光耦会老化。原厂对老批次已渐入 EOL 通告节奏（部分地区宣布 lifecycle 进入 mature/obsolete），新项目直接走 AADvance 或 Allen‑Bradley GuardLogix SIS 架构，老线则必须按 A 类关键备件留冷备——毕竟 SIS 模块坏了可以容错运行，但三块里两块都挂你就面临紧急停车(ESD Trip)。严格来说 T8431 与 T8431C 可混插同一机架（RoHS 差异），换板后需确认 TrustedWorks 工程软件中模块类型识别一致再下载配置。
应用场景与库存策略
SIS 系统的模拟量输入卡不像普通 DCS AI——它牵着紧急停车联锁。 故障虽有三重冗余容错，若同机架多槽老化叠加或备件缺失，最终可能逼你手动旁路联锁（违规操作的高发诱因），或等 2–4 周调货期间带着降级运行的隐患硬撑。
- 炼化/海上平台 ESD 系统（Trusted TMR）—— 采集压力/温度/液位变送器信号做三取二表决 → SIS 核心 I/O 无可替代 → 建议每套装置按机架槽位数备 1 件冷备件（Buffer Stock），最低不少于 1 件。
- 电厂燃机/锅炉保护（FSSS 辅控 SIS）——常年运行温度偏高加速电容老化 → 建议在 仍可从渠道淘到 NOS 时做 Last-Time-Buy = 在用数量 × 1 + 额外 1 件，并保存对应 TrustedWorks 项目文件(.tcf)。
- 化工 BMS / F&G 火气检测——若计划 SIS 整体升级（AADvance / PlantPAx SIS）→ 过渡期至少留渠道可 24h 调拨 1 件 → 新项目勿再新增采购 ，直接按新版 SIS 架构选型。
真实案例：华南某 LNG 接收站，#2 线 ESD 机柜 Trusted 系统报”Module Fault Ch.3″—— 槽位 3 上电 LED 亮 ERR，热插拔复位无效，插邻槽正常排除机架问题。库房无备件，原厂服务中心答复”部分早期 批次已进入 EOL 清单，新订交期不确定”，最后从新加坡渠道调 NOS 件空运回来（要求卖家提供序列号及上电自检截图）。事后把 升为 A 类战略备件，按 3 机架×各留 1 件冷备做了 LTB，并把 TrustedWorks 工程文件、模块类型版本号一并归档——你不会想在 HAZOP 审查时解释”因为一块 AI 卡等了两周”。
