描述
产品详情

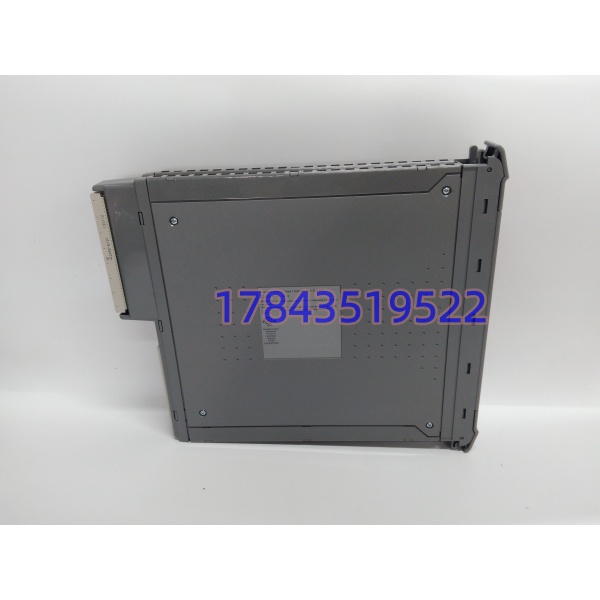

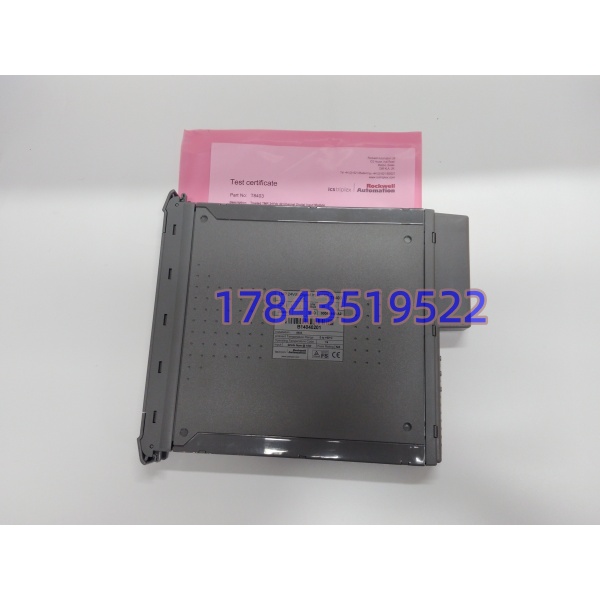

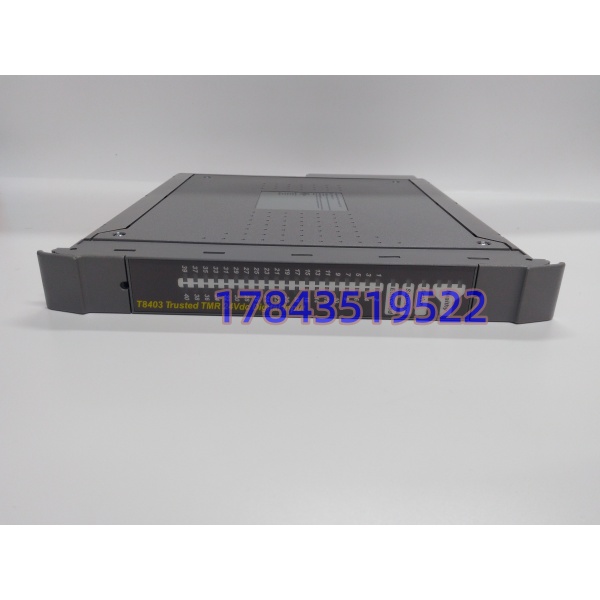

· 型号：T8403
· 品牌：ICS Triplex / Rockwell Automation
· 系列：Trusted TMR (T8100/T8300机架)
技术参数
- 模块定位：Trusted系统数字输入卡，插I/O机架SmartSlot/Companion槽，现场线不经此卡直接接，必须走T8800 FTA（96针转现场端子）
- 通道结构：40物理通道，每通道内部3独立采样电路（2oo3表决），非40×3=120外部点
- 输入电压：标称24V DC，范围18-32V DC（测量0-36V），最大耐压±50V DC
- 输入电流：2mA典型（5kΩ输入阻抗）
- 信号类型：干接点/源型(PNP)/漏型(NPN)可配，不支持NAMUR（那是T8431）
- 响应时间：<1ms（诊断扫描1.174ms/2.202ms双档），SOE分辨率1ms
- 阈值判定：Σ-Δ转换+用户可配门槛电压，50/60Hz数字滤波可设
- 线路诊断：每通道开路/短路/过流检测，表决不一致、MPU故障、FTA脱开全报
- 隔离：通道-背板2500V脉冲耐压光电/电流隔离屏障；通道间无隔离（共参考地）
- 安全认证：TÜV IEC 61508 SIL 3、IEC 61511、FM/ATEX Zone 2（系统级）
- 背板供电：20W典型/29W最大（由机架IMB供24V DC），无外电源端子
- 热插拔：支持，但前提FTA(T8800)常驻、槽位为Companion/SmartSlot配置，且控制器在Run
- 环境（卡体）：0-60°C（T8403C宽温版标-40-70°C），5-95%RH非冷凝，IP20
- 物理：单槽宽约31mm，裸卡约340g（带面板稍重），96针后部连接器
产品介绍
场景痛点往往出在ESD误跳车查不出先后——哪个阀位先动、哪个气体继电器先吸，毫秒级顺序就是事故定责的金矿。T8403在Trusted架构里就是干这个的：40路开关量每路三重采样，板载1ms SOE把事件时间戳缓存下来，控制器掉电前能把序列捞回去。现场实测发现，最容易被自控新人搞错的是“热插拔=随便拔”——某LNG接收站夜班换T8403，FTA没锁到位就抽卡，结果96针连接器在背板侧刮到邻槽T8451输出卡的金手指，连带输出卡报Fault，ESD测试态被迫中止。严格来说热插拔前提是：①FTA常驻不動 ②槽位在系统组态里声明为Companion ③拔之前HMI点“Prepare Module Replace”让固件放掉背板驱动，三步缺一无脑拔就是赌运气。
次段说自家用的实话：T8403和T8431（NAMUR 8mA）同插槽但FTA不能混——T8800 FTA是24V干接点型，配T8431得换T8800的NAMUR变体（或另型FTA），别看都是40ch就以为通用，插错FTA进T8403会把现场近接开关的8mA回路烧成24V灌入。某个炼化厂大修时库房发料把T8431当T8403发，电气班按24V接点接线，现场NAMUR液位开关上电冒烟三条。商业层面Trusted全线Legacy但ICS还在保，原厂订货交期按季度算（12-16周常见），自家ESD系统按“每机架N+1”留同Rev最稳，T8403C（涂层）别和普通混插同FTA群，诊断里偶尔挑coating ID。备件上机前必须跑Trust Firmware的Module Self-Test，别光看PWR绿灯就切生产。
替换与升级建议
- ✅ 直接替换： ↔ （同硬件Rev，普通环境），T8403C↔T8403C（腐蚀环境），DIP/FTA不变，系统组态里Module Replace直导，工作量仅抽旧插新（FTA不动），无隐性成本。
- ⚠️ 软件兼容（需改配置）： 普通版 ↔ T8403C 涂层版，硬件功能等价但固件EEPROM里Coating Flag不同，混插若系统启了环境校验会报“Coating Mismatch Warning”；不影响运行但审计traceability挂黄灯，需在Trusted System Admin里改Slot属性重认，改动约10分钟停机窗口（不切工艺但需Controller确认Slot State）。
- ❌ 硬件不兼容：T8431（NAMUR DI，FTA与阈值电路不同）、T8451/T8461（DO卡，插上背板认类型错）、T8400系列早期非Trusted卡——物理96针可插但系统枚举失败，硬锁槽位。非Trusted机架（如Triconex VME）完全不通。
若无库存，ESD降级方案不可用（SIL3链条断不得），只能借同系统邻机架上N+1备件临时挪，长期必须淘同Rev库存或走原厂Lead Time排产，严禁拿普通1769-IQ16之类PLC DI卡冒充安全输入。
