产品详情

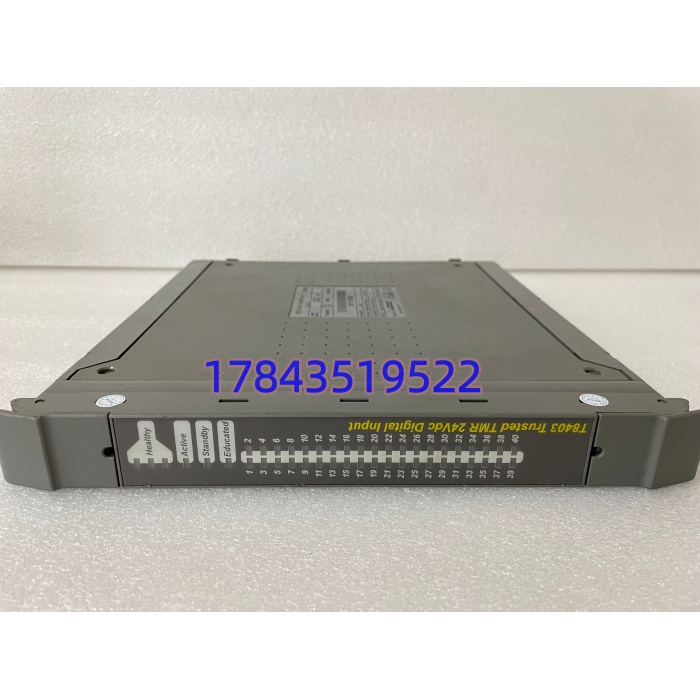

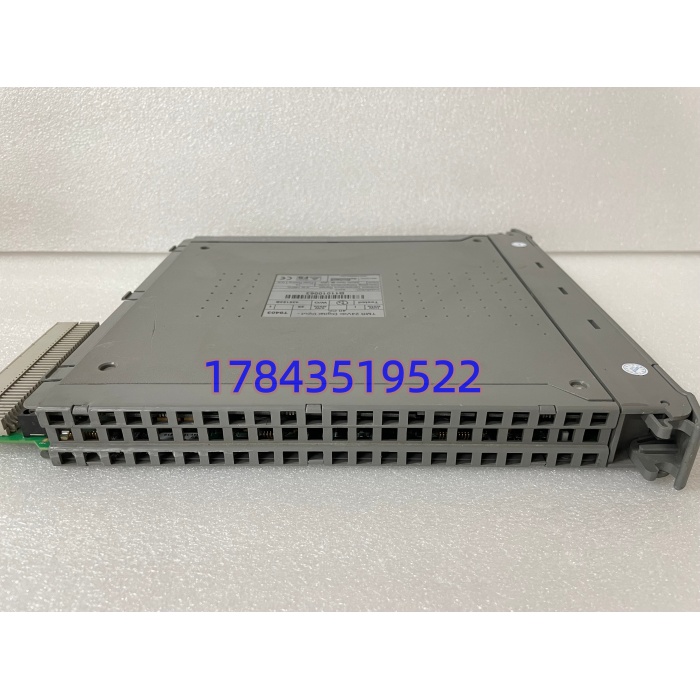

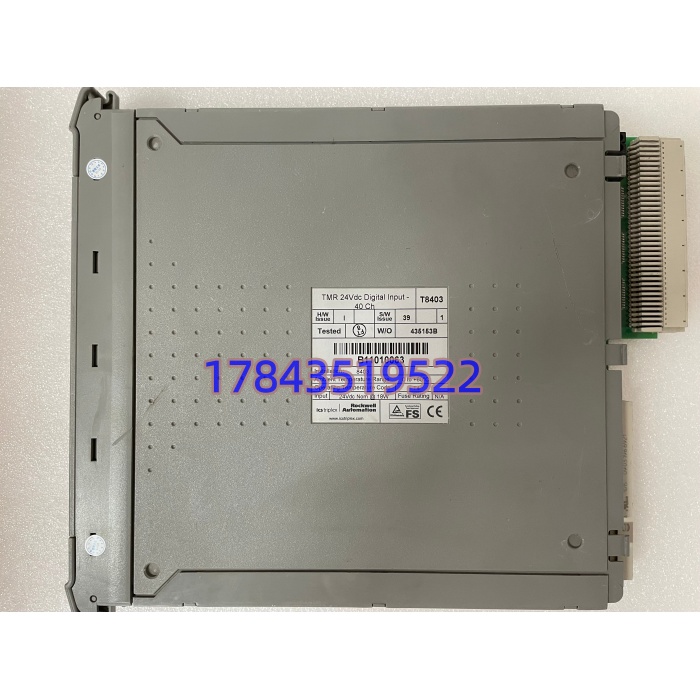

· 型号：ICS TRIPLEX T8403
· 品牌：ICS Triplex（现属Rockwell Automation / Schneider Electric）
· 系列：Trusted TMR 安全控制系统
规格参数
| 参数项 | 典型值/范围 | 备注/现场注意点 |
|---|---|---|
| 通道数 | 40路数字量输入 | 每物理通道内部三重独立采样电路 |
| 输入电压 | 标称24V DC，范围18-32V DC | 可配置干触点或湿触点模式 |
| 输入电流 | 约2mA/通道（@24V干触点回路） | 湿电流用于防触点氧化 |
| 输入阻抗 | 典型5kΩ | 高输入阻抗，无需外部信号调理 |
| 响应时间 | <1ms（硬件滤波，可配置50/60Hz抑制） | 用于高速安全联锁场合 |
| SOE事件记录 | 分辨率1ms，时间戳精度±10ms | 用于事故回溯（“急停按钮在哪毫秒按下的”） |
| 诊断/线路监测 | 支持开路检测、短路检测 | 通过注入小测试电流判断线路完整性 |
| 隔离耐压 | 2500V脉冲（现场侧-系统侧） | 光电隔离 |
| 功耗 | 典型<15W（满载40通道） | 由机架电源模块T8130供给 |
| 工作温度 | -40 ~ +70°C（工业级） | 部分资料标注0-55°C，以实物手册为准 |
| 热插拔 | 支持在线更换 | 需配套机架，配置自动加载，不中断系统 |
| 安全等级 | SIL 3（IEC 61508 / IEC 61511），TÜV AK6认证 |
产品介绍
在某个化工项目里碰过一回：ESD系统报了“DI卡通道故障”，排查发现是现场一个阀门限位开关的干接点氧化了，接触电阻飘到了几kΩ。普通DI卡这时候可能就误判了，但T8403硬是扛住了——每通道内部三重采样电路做2oo3表决，两路采到OFF一路采到ON，它输出OFF，不给你乱跳闸。
这卡的定位很纯粹：Trusted TMR安全系统的“安全眼睛”。40路信号进来，每路都在板子上复制成三路，各自采样、比较、表决，没单点失效的可能。供应链上要盯死一件事：它到底停没停产？一种说法是Trusted系列仍在产/维护支持；另一种明确说T8403及整个T8xxx产品线已正式停产（EOL），只能从二手市场找货，价格波动大，且可能缺少可追溯的认证记录。这个矛盾必须在采购前跟供应商确认清楚。
应用场景与库存策略
安全系统里DI卡坏了，后果不是“少看几个信号”，而是“看一眼少一眼”——万一漏掉一个急停按钮的按下信号呢？
典型场景与备货建议
- 炼化装置 – ESD紧急停车系统：采集现场急停按钮、阀位限位开关、压力开关信号。非它不可的原因是SIL3+TMR架构，普通DI卡不允许用在安全回路里。库存策略：建议每套ESD系统备1块同型号冷备件，每年做一次轮换测试。
- 海上平台 – 火气监测系统(F&G)：采集可燃气体探测器继电输出、手动报警按钮信号。平台环境潮湿，优选带涂层版本T8403C。库存策略：平台与陆地库房各存1块，调货响应不超过24小时。
- 电厂 – 汽轮机安全监视：采集振动高报警、超速保护开关信号。响应<1ms的要求，普通模块达不到。库存策略：按在用数量的20%备冷备件。
真实案例（讲故事）
背景：华东某大型炼化项目，中央控制室Trusted SIS系统已稳定运行6年，I/O机架中插着多块T8403 DI卡。
危机：一个夜班，操作站报“DI模块通讯故障”，对应机架上T8403前面板的红色故障灯常亮。仪表工程师紧急排查，诊断显示模块内部电源回路损坏。库房零库存。该机架上40个现场信号全部“失明”——包括两个紧急切断阀的阀位反馈和三个急停按钮。
紧急调货：供应商反馈T8403已停产，市面货源少，需要从国外调货，周期4-6周。后来从华南一家有库存的渠道调到了一块同型号拆机件，加急空运3天到货，换上后恢复。
库存策略反思：这个事件后，他们把列入“战略备件”清单，每套系统对应备1块，并明确了T8403C作为替代型号的验收测试流程。
