描述
产品详情

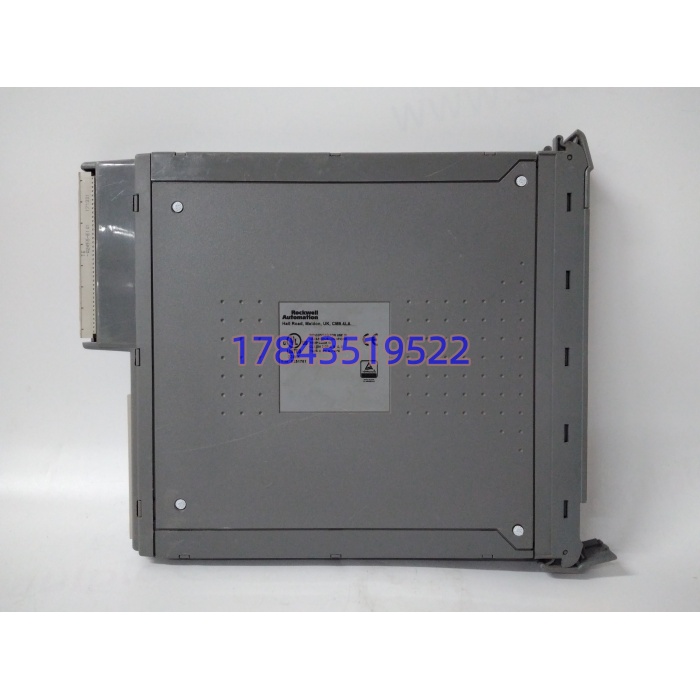

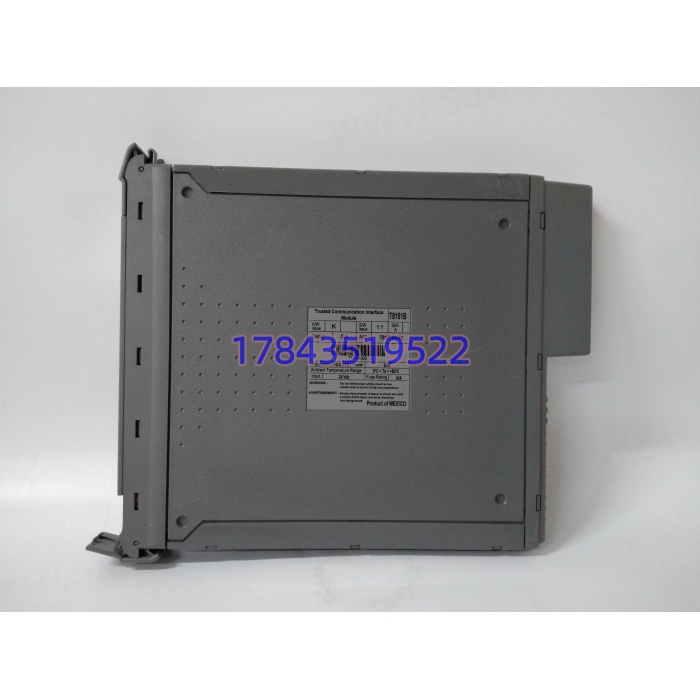

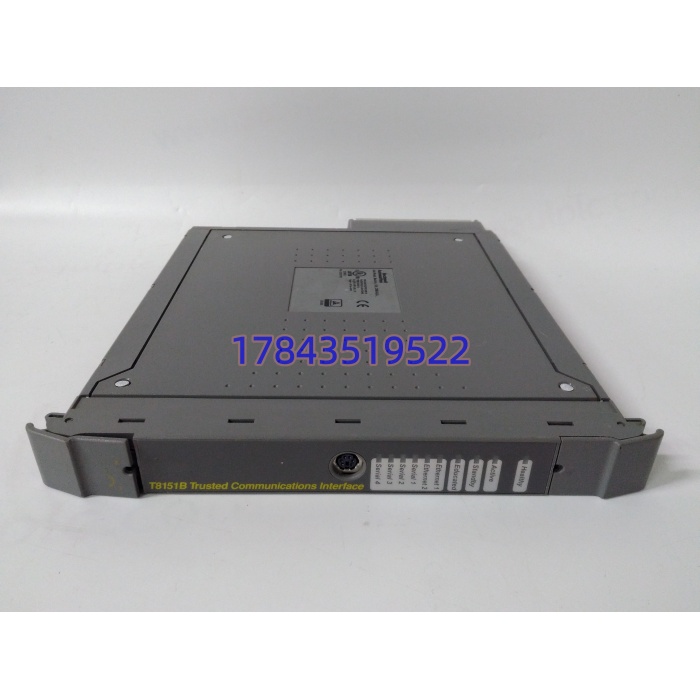

· 型号：T8151B
· 品牌：ICS Triplex（ABB 遗产 → Rockwell 渠道）
· 系列：Trusted TMR 通信接口层
规格参数
| 参数项 | 典型值（T8151B，据 Rockwell/ABB 遗留手册及转售页交叉） |
|---|---|
| 产品定位 | Trusted 通信接口模块（Communications Interface，CI） |
| 冗余架构 | TMR 硬件表决，三路独立通信链路并行，单通道故障自动屏蔽 |
| 以太网口 | 2×10/100Base-TX RJ45，冗余 A/B，Auto-MDIX |
| 串口 | 4×可配置 RS-232/422/485（隔离），1×前面板 RS-232 诊断口 |
| 协议栈 | Modbus RTU/TCP（Slave 标配，Master 需许可）、EtherNet/IP、Trusted P2P/Enhanced P2P、ICS2000/CP2000 |
| SOE 能力 | 4000 条事件缓存，1 ms 分辨率，经 Modbus/OPC 上送 |
| 背板接口 | Trusted 320 总线连 T8110B/T8111 主处理器 |
| 供电 | 背板 20–32 V DC（典型 24 V），典型功耗 8–10 W |
| 处理器 | 独立通信协处理器（PowerPC 级），与主 CPU 任务解耦 |
| 热插拔 | 支持（T8110B 主架运行中换 T8151B，需 TriStation 在线状态允许） |
| 诊断 | 链路/协议栈/320 心跳 LED，CRC 校验，故障代码上送诊断画面 |
| 工作温度 | 0…+60 ℃（转售页有标 -20 或 -40 起的，以机架环境为准） |
| 安装 | Trusted 机架单槽，前面板螺钉+导轨扣，IP20 机柜内 |
| 尺寸/重量 | 约 220×160×40 mm / 0.8 kg（依机架面板变体） |
| 认证 | IEC 61508 SIL3（TÜV）、CE、UL、CSA |
| 生命周期 | ABB/Rockwell 均归 Trusted 遗留件，新项目推 AADvance/Allen-Bradley 安全线，T8151B 原厂不排产新批次 |
产品介绍
从维护者视角切：安全系统里最容易被忽视的不是 CPU 也不是 DO 继电器，是这块“对外窗户”。在某个沿海 LNG 接收站碰过，SIS 跳车了但 DCS 历史站没收到 SOE，操作工按“无报警”继续给料，差点灌爆分离器。查了一夜发现 第 2 以太网口 PHY 在盐雾里劣化，Modbus TCP 会话偶发 TCP ZeroWindow，Trusted 侧没报 FAIL（因为 A 口还活着），但 DCS 侧 OPC 订阅静默。这块卡的价值不在“能通多少协议”，而在它把通信负载从 T8110B 主 CPU 剥离出来——主处理器死磕 2oo3 表决和 10ms 扫描，外联脏活交给独立协处理器，哪怕上位 DCS 网络风暴，安全逻辑也不抖。
严格来说，它只在 Trusted 机架里合法存在，插 Tricon CX 或 AADvance 背板物理不对；TMR 架构下若配 1+1 主架通常单块 随主架切换即可，高可用场景才做 1+1 通信卡冗余，但两块卡固件版本必须同批。ABB 收 ICS Triplex 后归遗留，Rockwell 接手后不再主动推销，国内现货 NOS 价 8000–15000 元，拆机 4000–8000 元。TOM 层面归 A 类安全边界件：单卡过万，但 SIS→DCS 的 SOE 链路断了，事故定责就成了“罗生门”，保险和监管两头挨锤。备件策略上，每套独立 SIS 主架备 1 件热替换 + 厂库封 1 件 NOS 冷备，别拿“通信卡不容易坏”赌。
应用场景与库存策略
通信接口卡最阴的故障不是 FAIL 灯亮，是“A 口活 B 口死、Trusted 不自报、DCS 侧丢订阅”——安全跳了上位看不见，比硬宕机更危险。
- 海上平台 ESD/F&G（Trusted T8100 主架经 双以太网送 DCS+平台 SCADA）：非它不可（320 总线+SOE 时标绑定）→ 建议每主架 1 件热替换 + 厂库 1 件 NOS 冷备，同固件同后缀。
- 炼化装置 HIPPS（高压保护信号经 Modbus TCP 送机组控制系统，要求 SOE 1ms 追溯）：替代需重做 P2P 映射 → 建议 LTB 按装置残寿 10 年囤 2 件，别等机架退役。
- 电厂锅炉 FSSS 接口（Trusted 送 WinCC 趋势+报警，4 串口接老 CRT 终端）：允许单卡非冗余 → 备 1 件拆机翻新进 B 类缓冲层即可。
- 老 Trusted 改 AADvance 过渡期（保留现场接线不变，只换控制器层）：过渡 3–5 年 → 建议供应商代管 1 件 24h 直达。
真实案例：南海某导管架平台，年度检修做 SIS 全功能测试时，故意触发火灾回路，现场声光全动但中控 DCS 只收到“General Alarm”没收到分区 SOE。热工查 ，A 口 LINK 灯微闪不规则，B 口正常；Trusted 诊断画面里 CI 模块状态是“Degraded”不是“Failed”，没人盯这状态位。库房有件 2019 年 LTB 囤的 NOS ，T8110B 主架在线许可下断电换槽，TriStation 重绑 IP 和 Modbus 从站号，12 分钟恢复，复测 SOE 时标对齐。事后该平台把 从“随坏随买”改成“每 SIS 主架 1 热替换 + 中控库 2 NOS”，并把所有 的固件版本、IP、Modbus 从站号、SOE 缓存指针归档。反思很直白：安全系统的“窗户”半瞎比全瞎更坑——全瞎大家都知道停，半瞎会让人在事故复盘时连自己采的数据都不敢信。
